宝德（BURKERT）20108407（3361 型）是一款电动二通直座控制阀，专为高要求的控制任务和严苛的使用条件而设计。带滚珠丝杠的电动执行机构以高达 6 mm/s 的定位速度和 ± 0.1 % 的位置控制死区精准定位调节锥，几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应特定的流量要求。

执行机构和阀门具有相互完美匹配且带有粉末涂层铝表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。该设备采用 24 V DC 工作电压，此特定配置支持最高 13.5 bar 的工作压力。支持现场总线的 3361 型可提供过程监控、阀门诊断和预防性维护等功能。

常规技术参数

属性	参数值
设计类型	截止型控制阀
公称直径	DN 100 (4")
断电状态下的安全位置	在最后一个位置受阻（带有可选 SAFEPOS energy-pack 储能装置时可自由编程）
流向	与关闭方向相反（阀座下）
工作压力	0 至 13.5 bar
公称压力	PN 25 (DIN EN 1333), Class 150 (DIN EN 1759)
Kv 值 (水)	140 m³/h
流量曲线	等百分比 50:1
关闭时间	12,000 ms (典型值)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
负载周期	100 %
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

根据具体配置，3361 型系列符合多项国际标准：

• 防爆：ATEX (II 3G Ex ec IIC T4 Gc, II 3D Ex tc IIIC T135 °C Dc) 和 IECEx。
• 北美：执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 食品和饮料：FDA《联邦法规汇编》、USP（生物相容性）、EC 法规 1935/2004 以及中国食品 GB 标准。
• 饮用水：适用于最高 +85 °C 的饮用水领域。
• 气体：适用于氧气和氢气应用（已通过外部密封性测试）。

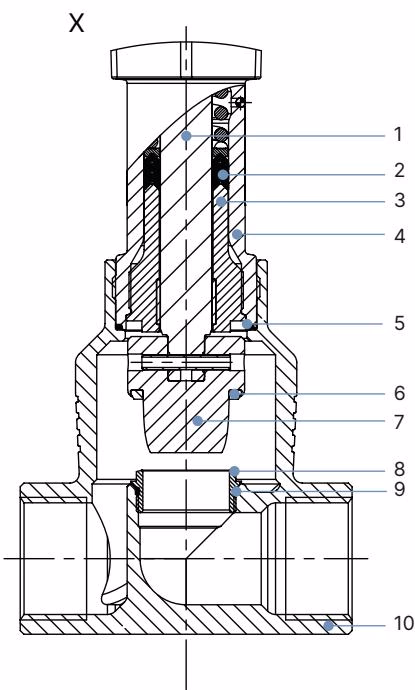

材料

组件	材料
阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
阀杆密封件	PTFE V形圈（实心）带弹簧补偿
导杆	不锈钢 1.4404 (316L)
填料函管	不锈钢 1.4401 (316)
阀体密封件	石墨或 PTFE
阀座密封件	PTFE（针对此特定型号）
调节锥	不锈钢 1.4571（可选硬化）
阀座	不锈钢 1.4571（可选硬化）
阀座的 O型圈	EPDM 或 PTFE
阀体	不锈钢 CF3M

性能说明

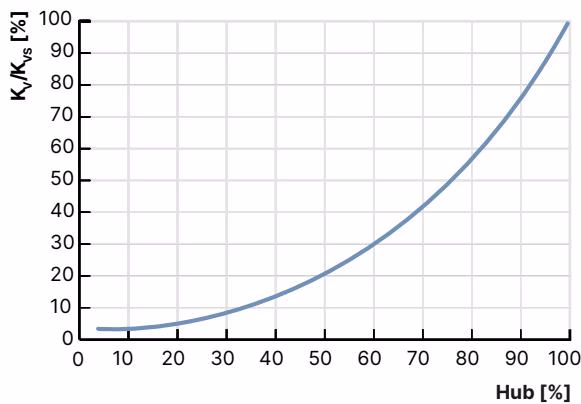

流量特性

该阀门具有符合 DIN EN 60534-2-4 标准的等百分比流量特性曲线。根据阀座标称尺寸，理论调节比有所不同，最高可达 50:1。

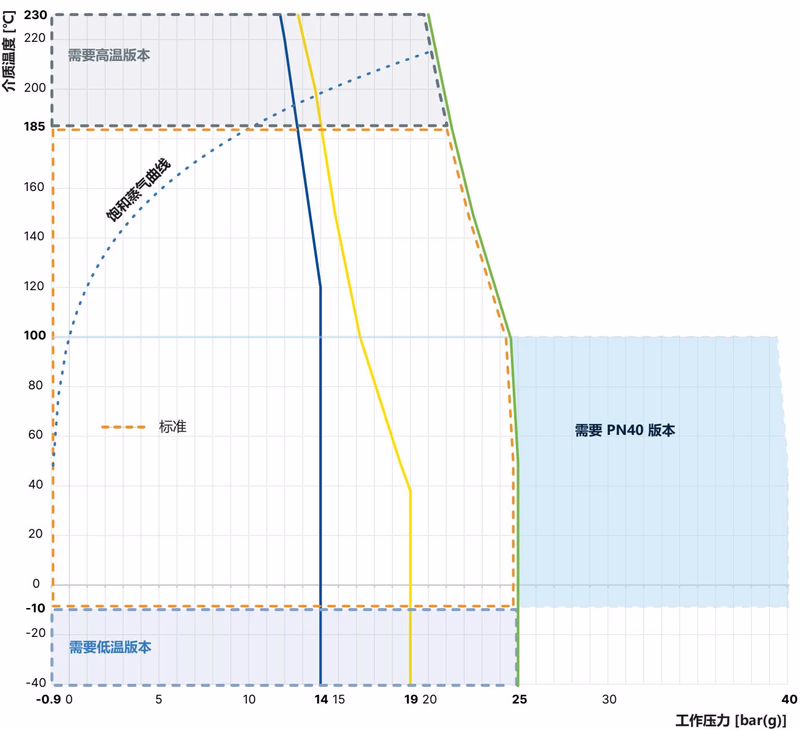

使用极限

除了最大工作压力外，应用范围还受到依据相应标准的公称压力的限制。环境和介质的最高允许温度是相互关联的。

INFO

对于需要紧密关闭的应用，建议在介质温度最高 +130 °C 时使用 PTFE 软密封。对于高达 +230 °C 的温度，可使用 PEEK 密封件或允许泄漏量较大的金属密封件（不锈钢）。

产品设计和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置通过标准模拟量信号或数字现场总线进行控制。

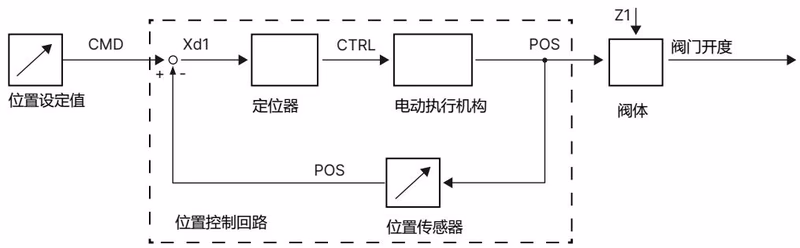

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。位移传感器检测电动线性执行机构的实际位置 (POS)。定位器将该实际位置值与目标位置值 (CMD) 进行比较。如果存在调节偏差 (Xd1)，则通过操纵变量 CTRL 控制电动执行机构。

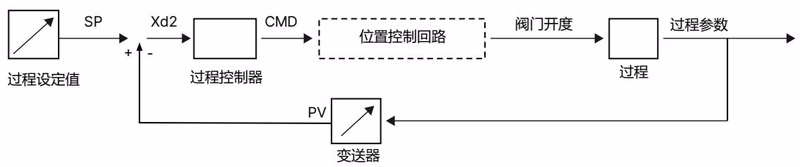

集成式过程控制器（可选）

过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数计算阀门的目标位置。

维护与服务

WARNING

切勿在介质压力下运行 X.TUNE 功能。如果在介质压力下运行 X.TUNE，控制器将被错误调整，从而导致过程失控。在运行校准之前，请确保系统不会被意外激活。

3361 型提供多种替换件套件，包括调节锥套件（调节锥、圆柱销、石墨密封件）、阀座套件（阀座和石墨密封件）、填料函密封套件以及 SAFEPOS energy-pack 储能装置。备件必须由经过培训的技术人员使用合适的工具进行更换。
