宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示，简化了所显示消息的分配，从而在调试和维护期间节省时间。诊断消息还可发送至控制器，以便快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，同时也支持标准导轨安装。重要的气动功能确保了过程安全性的提高，例如排气管道中的止回阀可防止因压力峰值意外松开。
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 材质 | 外壳：PA（聚酰胺） 密封件：NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时可选此模块 |
| 压力范围 | 真空至 10 bar |
| 外部供气 | 3 至 10 bar |
| 流量 Qn 值（空气） | 310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量） |
| 工作电压 | 24 V DC（±10% 允差） |
| 每个阀门的标称功率 | 0.7 W（功率下降之后 0.175 W） |
| 每个阀门的额定电流 | 29 mA（功率下降后 10 mA） |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器） |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 环境温度 | -10 °C 至 +55 °C |
AirLINE Quick
借助 AirLINE Quick，可显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
优势：
- 在控制柜中占用空间更少。
- 可使用更紧凑的控制柜。
- 通过直接在控制柜底板上连接软管接头，减少安装工作。
| 产品特征 | 规格 |
|---|---|
| AirLINE Quick 适配器板 | 不锈钢 1.4301 或 阳极氧化铝 |
| 气动接口材质 | 不锈钢 1.4401 或 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
| 回路功能 | 说明 |
|---|---|
| C (WWC) | 二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| C (WWC) 2x | 2 个二位三通电磁阀，伺服辅助，不通电时常闭位置 |
| D (WWD) 2x | 2 个二位三通电磁阀，伺服辅助，不通电时常开位置 |
| H (WWH) | 二位五通电磁阀，伺服辅助。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。 |
| L (WWL) | 三位五通电磁阀。中封式。 |
| M (WWM) | 三位五通电磁阀，伺服辅助。中压式。 |
| N (WWN) | 三位五通电磁阀。中泄式。 |
| Z (WWZ) | 二位五通电磁阀。带 2 个线圈的脉冲版本。 |
SIA 版本（用于与安全相关的关闭）
SIA 版本提供 C、2xC、H 和 L 回路功能。这些伺服辅助阀门无需手动开关，允许通过外部开关中断阀门电路以实现安全关闭。
认证和符合性
| 认证 | 说明 |
|---|---|
| 防爆 | 可选：作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。 |
| 北美 (美国/加拿大) | 可选：UL 列名认证 (UL 61010-1)。危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Div 2)。 |
| CCC | 可选：中国强制认证 (CCC)，适合在中国引进并用于危险应用。 |
外形尺寸

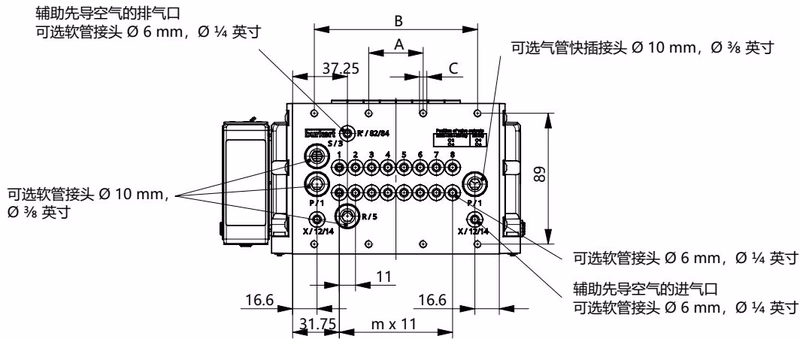

4 阀槽、8 阀槽和 12 阀槽版本
16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽，带中间供排气模块 | 112 | 224 | 10 x M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽，带中间供排气模块 | 134 | 268 | 10 x M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽，带中间供排气模块 | 156 | 312 | 10 x M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽，无中间供排气模块 | 99 | 198 | 10 x M5 | - | 15 | - | 4 |
| 20 阀槽，无中间供排气模块 | 121 | 242 | 10 x M5 | - | 19 | - | 5 |
| 24 阀槽，无中间供排气模块 | 143 | 286 | 10 x M5 | - | 23 | - | 6 |
连接方式
通信和显示屏电源（5 针弹簧端子排）：
- 红色：24 V DC
- 白色：CAN_H (büS 接口)
- 绿色：屏蔽层
- 蓝色：CAN_L (büS 接口)
- 黑色：0 V DC
气动阀的电源（2 针弹簧端子排）：
- 红色：AUX 24 V
- 黑色：0 V DC
工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）或 PROFINET S2 — 接口 X1 和 X2 RJ45： 引脚 1：TX+，引脚 2：TX-，引脚 3：RX+，引脚 6：RX-。
产品安装
为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

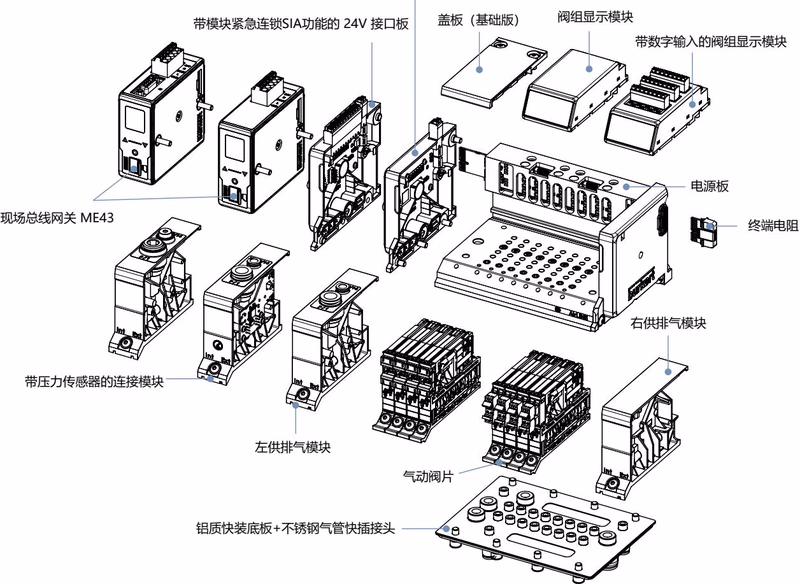

产品组成和结构
带 DI 接点的显示模块（可选）
通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。
用于安全关闭的 6534 型阀门，SIA 版本（可选）
6534 型阀门配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

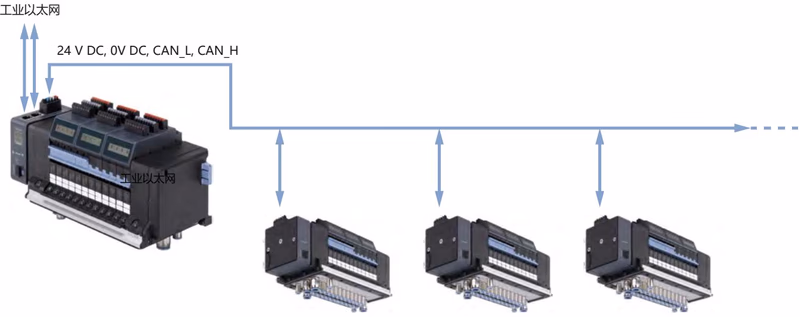

配置示例
潜在爆炸区域中的安全提示
电压导致危险与静电危险
- 在设备或系统上进行作业之前，先断电。防止重新接通。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入的连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。
- 采取适当措施确保潜在爆炸区域不会出现静电电荷。只能用湿布或防静电布轻轻擦拭来清洁设备表面。
备用阀门订货表
6534 型电磁阀
| 回路功能 | 公称直径 | Qn 值 空气 | 压力范围 | 电压 | 订货号 |
|---|---|---|---|---|---|
| C (WWC) | 4 mm | 270 l/min | 真空至 10 bar | 24 V DC | 20102334 |
| C (WWC) 2x | 4 mm | 270 l/min | 真空至 10 bar | 24 V DC | 301374 |
| D (WWD) 2x | 4 mm | 310 l/min | 真空至 10 bar | 24 V DC | 301375 |
| H (WWH) | 4 mm | 290 l/min | 真空至 10 bar | 24 V DC | 301376 |
| Z (WWZ) | 4 mm | 290 l/min | 真空至 10 bar | 24 V DC | 301377 |
| L (WWL) | 4 mm | 275 l/min | 真空至 10 bar | 24 V DC | 301380 |
| M (WWM) | 4 mm | 300 l/min | 真空至 10 bar | 24 V DC | 301379 |
| N (WWN) | 4 mm | 300 l/min | 真空至 10 bar | 24 V DC | 301381 |
