宝德（BURKERT）20115215 8647型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到西门子分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。8647 型用于直接将气动先导阀连至 SIMATIC 系统并通过其进行控制。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。

如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。

系统概述

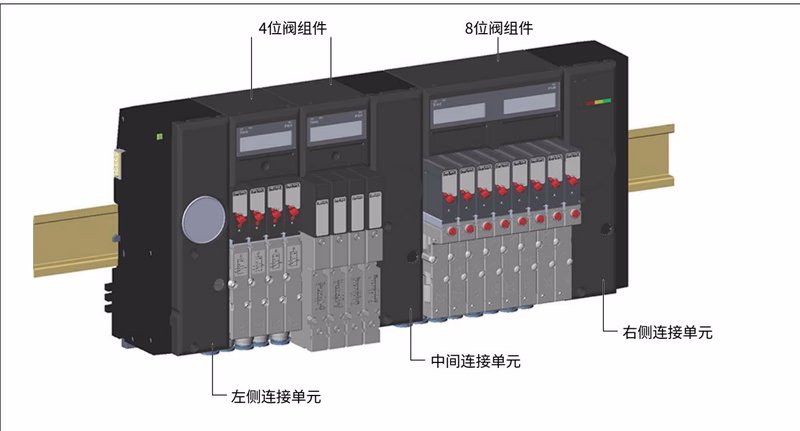

将西门子分布式 I/O 系统 SIMATIC ET 200SP / SP HA 的模块与 8647 型 AirLINE SP 阀块组合，构建一个集电子和气动元件于一体的集成系统。根据需求，只需遵循简单的规则，即可将具有各种功能的电气和气动模块相互组合。

连接单元

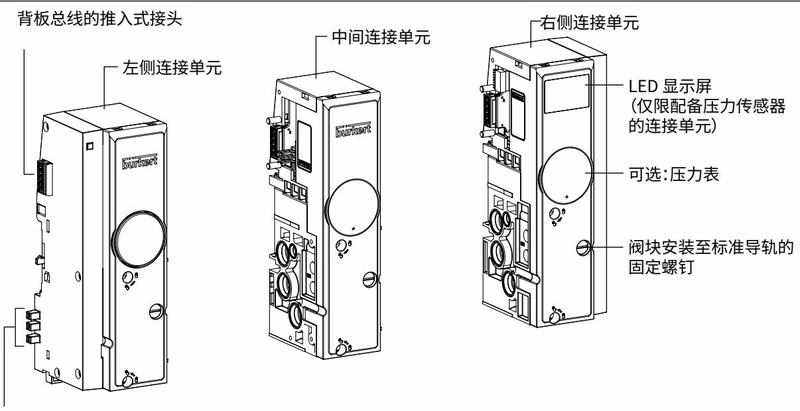

阀块的气源供应和排气通过连接单元实现。此外，阀块通过连接单元固定在标准导轨上。连接单元可选配压力表或电子压力传感器。

阀组件

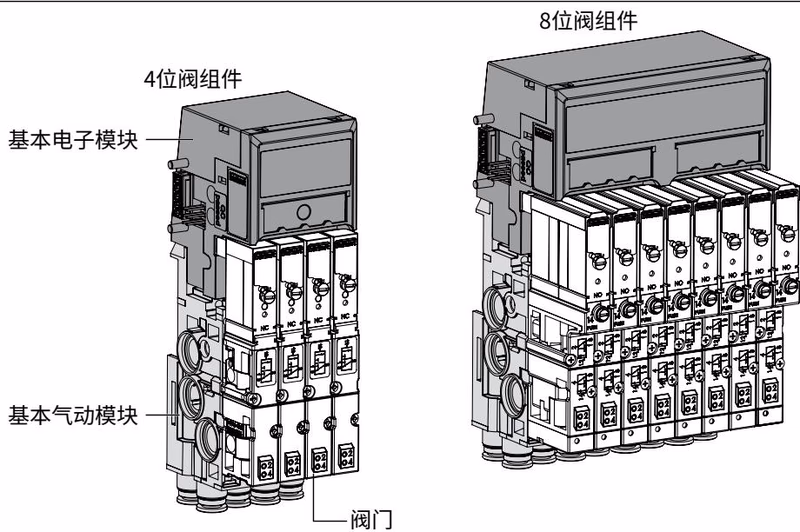

阀组件将接口模块的电气控制信号转换为气动输出信号，并提供气动输出。阀组件有四插槽（4位阀组件）和八插槽（8位阀组件）两种。

常规技术参数

产品特征	0460型、6524型、6525型
阀体材料	PA (聚酰胺)、PC (聚碳酸酯) (阀门: PA、PPS 或铝)
密封件材料	NBR (阀门: FKM、NBR 和 PUR)
排列尺寸	11 mm
手动开关	标准
阀槽的数量	对于单阀: 最多 64 个。对于脉冲阀和双阀: 最多 32 个
阀片功能最大数量	阀块上最多 64 个
压力范围	真空至 10 bar (经 UL 认证的真空至 8 bar)
流量 QNn 值 (空气)	200 至 300 l/min，在 +20°C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	对于单阀: 0.8 W。对于脉冲阀和双阀: 2x 0.8 W, 带功率降低功能
工作介质	含油和无油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防尘防水	在封闭的控制柜内为 IP20、IP65
通信模块	西门子 SIMATIC ET 200SP / SP HA
环境温度	0 °C 至 +55 °C (使用 0460 型时: 0 °C 至 +50 °C)

先导阀

6524 型和 6525 型电磁阀

6524型（单阀和双阀）和 6525型（单阀）先导阀由 6144型先导翻转电磁阀和气动座阀组成。作用原理允许在功耗小且切换时间短的情况下切换高压。先导阀标配手动开关。

0460 型电磁阀

0460型先导阀由带有双线圈的先导电磁阀和气动滑阀构成。作用原理允许在功耗小且切换时间短的情况下切换高压。所有阀门标配手动开关。

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

WARNING

由于尺寸原因，0460型阀门无法与 AirLINE Quick 安装。

认证和符合性

• 防爆: 可选: 防爆作为3类设备适用于2区。ATEX: BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc。IECEx: IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc。
• 北美 (美国/加拿大): 可选: 美国和加拿大的 UL 列名认证。本产品已根据 UL 61010-1 和 CAN/CSA-C22.2 No.61010-1 获得认证。
