宝德 BURKERT（BURKERT）20116765 3361型电动二通直座调节阀是适应高要求的控制任务和使用条件的理想解决方案。该特定 SKU 配备 DN 15 法兰接口 (DIN EN 1092-1)、坚固的不锈钢阀体以及 24 V DC 供电的 AG2 电动执行机构 (1300 N)。它已通过 ATEX 和 IECEx 防爆认证，适用于 0 至 25 bar 的工作压力环境。该阀门提供等百分比流量特性 (30:1)，水流量 Kv 值为 0.5 m³/h。

带滚珠丝杠的电动执行机构以优异精度定位调节锥，其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。介质的压力变化或波动不会影响阀门位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计，确保达到快速无残留的易清洁性这一卫生要求。其防护等级 IP65/IP67 和 NEMA 4X 使其在恶劣的环境条件中使用也毫无问题。

常规技术参数

特征	参数
设计类型	截止型控制阀
公称直径	DN 15
流向	与关闭方向相反 (阀座下)
工作压力	0...25 bar(g)
公称压力	PN 25 (DIN EN 1333)
Kv 值 (水)	0.5 m³/h
流量曲线	等百分比 30:1
移动速度	6 mm/s (对于 AG2 驱动力 1300 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	III (DIN EN 61140)
外壳防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

INFO

该型号在断电状态下的安全位置包含电能储存装置 (SAFEPOS energy-pack)，可使阀门运行至打开、关闭或可自由编程的位置。

认证和符合性

此特定设备版本 (SKU 20116765) 包含防爆认证。

• ATEX: II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc IIIC T135°C Dc
• IECEx: Ex ec IIC T4 Gc / Ex tc IIIC T135°C Dc

3361 型系列提供的其他可选符合性包括北美 UL 认证、饮用水适用性、食品和饮料 FDA/USP 合规性以及氧气/氢气适用性。

材料

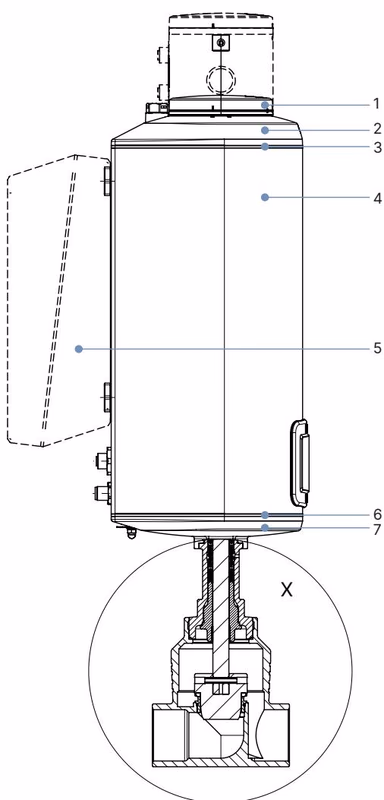

AG2 执行机构材料：

1. 显示屏外壳/盲盖：PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx)
2. 执行机构盖：PPS
3. 密封件：EPDM
4. 执行机构外壳：铝合金，有粉末涂层
5. 密封件：EPDM
6. 执行机构底部：PPS

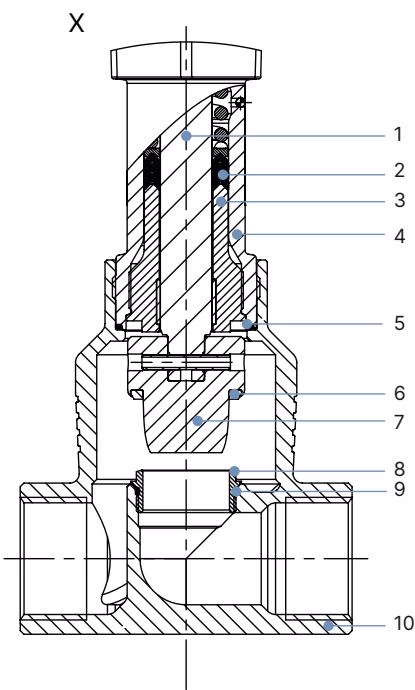

阀体材料：

1. 阀杆：不锈钢 1.4401 (316)/1.4404 (316L)
2. 阀杆密封件：PTFE V形圈(实心)带弹簧补偿
3. 导杆：不锈钢 1.4404 (316L)
4. 填料函管：不锈钢 1.4401 (316)
5. 阀体密封件：石墨或 PTFE
6. 阀座密封件：不锈钢 1.4571
7. 调节锥：不锈钢 1.4571
8. 阀座：不锈钢 1.4571
9. 阀座的 O型圈：EPDM 或 PTFE
10. 阀体：不锈钢 CF3M

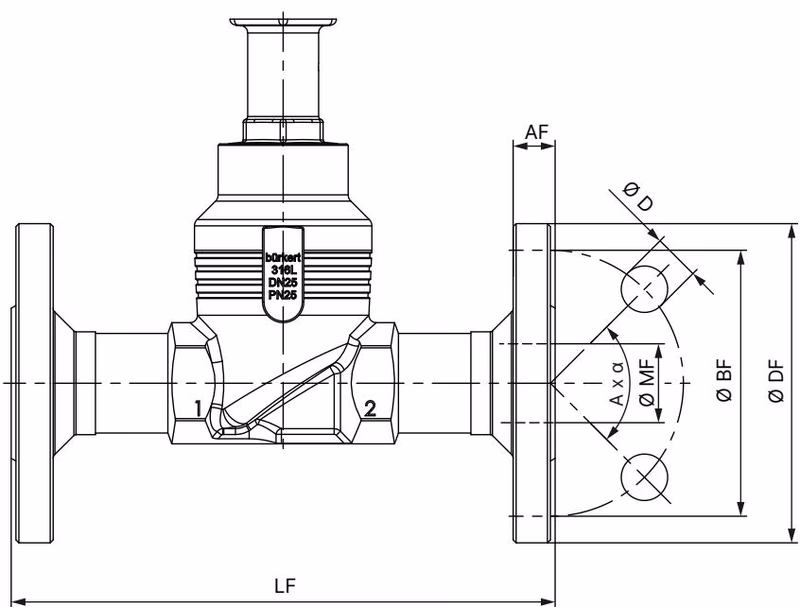

尺寸

带法兰连接的阀体

尺寸mm，除非另行说明

DN	∅ DF	LF	∅ BF	AF	∅ D	A x α	∅ MF
15	95	130	65	16	14	4 × 90°	18.1

(上表为 DN 15 DIN EN 1092 PN 25 FTF 1 依据 DIN EN 558-1 的节选)

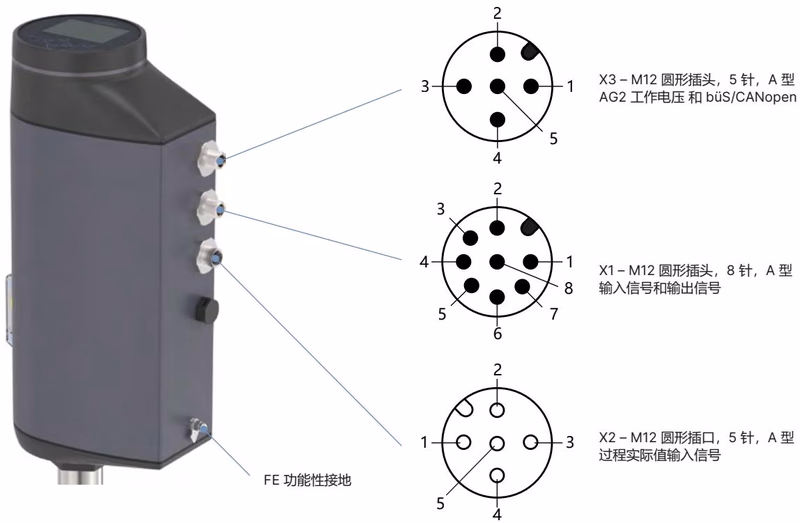

电气连接

AG2 版本

• X3 – M12 圆形插头，5 针，A 型：工作电压 AG2 和 büS/CANopen
• X1 – M12 圆形插头，8 针，A 型：输入信号和输出信号
• X2 – M12 圆形插口，5 针，A 型：过程实际值输入信号

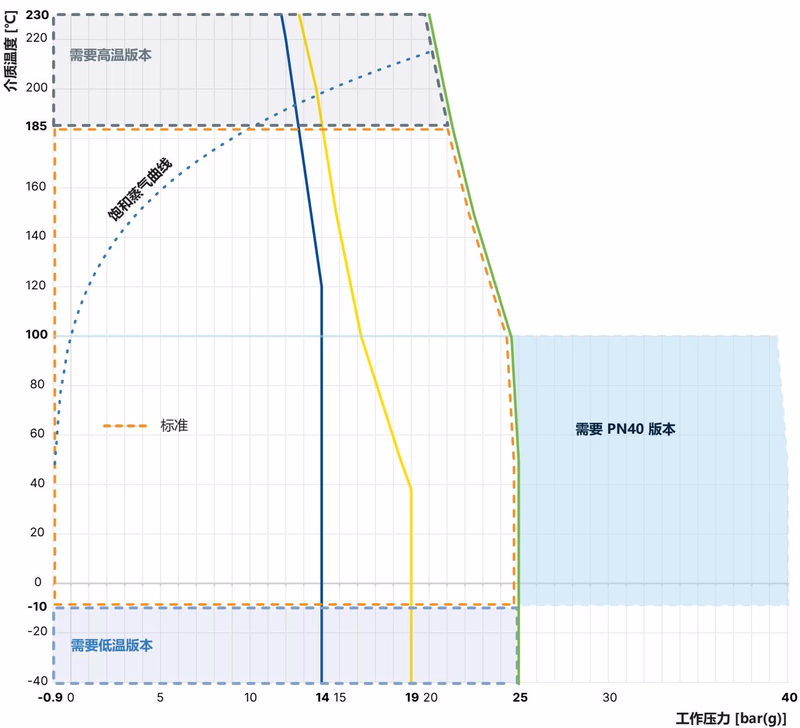

使用极限

介质温度和工作压力的使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

WARNING

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。特性曲线在最大工作条件（最大工作压力和电机功率）下确定。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。电动线性执行机构以具有最佳效率的方式设计。同时，即使在指定的最大介质压力下，其也能使阀门在断电停止状态下保持紧闭和就位。

集成式定位器

执行机构的位置（开度）是根据目标位置值来调节的。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。如果存在调节偏差，则通过操纵变量 CTRL 控制电动执行机构，并相应地更改实际位置值。
