宝德（Burkert）20120787 2960 型调节阀由手动执行机构和高品质不锈钢制成的角座阀体组成。抛物线型阀芯使其流量能力比传统调节阀高出 35%。精确的阀杆导向装置即使在严苛的工况下也能实现稳定调节。柔软的 PTFE 或 PEEK 密封件可确保可靠的密封性能。执行机构由高品质塑料制成，适用于严苛环境。它具有可视位置指示器，并可选择配备行程限制和锁定功能。填料函采用经过验证的 V 型密封圈，并具有弹簧补偿功能，这意味着无需手动重新拧紧。
一般技术参数
| 产品属性 | |
|---|---|
| 设计 | 角座调节阀 |
| 公称通径 | DN 10...DN 65, NPS 3/8...NPS 2 1/2 |
| 流向 | 阀座下流向（流开型） |
| 工作压力 | 0 bar(g)...25 bar(g) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 阀座泄漏 | DIN EN 60534-4:2006（不锈钢为泄漏等级 III，PTFE 和 PEEK 为泄漏等级 VI） |
| Kv 值 | 5 m³/h...90 m³/h |
| 流量特性 | 修正等百分比 |
| 工作介质 | 蒸汽、水、中性气体、醇类、油类、燃料、液压油、盐溶液、碱液、有机溶剂 |
| 介质温度 | -40 °C...+230 °C |
| 粘度 | 最大 600 mm²/s |
| 环境温度 | -10 °C...+60 °C |
| 安装位置 | 任意，建议执行机构朝上 |
认证与符合性
- 防爆保护： ATEX (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4...T2 Gb, II 2D Ex h IIIC T135 °C...T300 °C Db) 和 IECEx (IECEx EPS 18.0007X)。
- 饮用水： 适用于饮用水应用。材料符合接触饮用水材料的评估原则 (UBA) (TrinkwasserV)。
- 食品和饮料/卫生： FDA、USP、EC Regulation 1935/2004、中国食品 GB 标准。

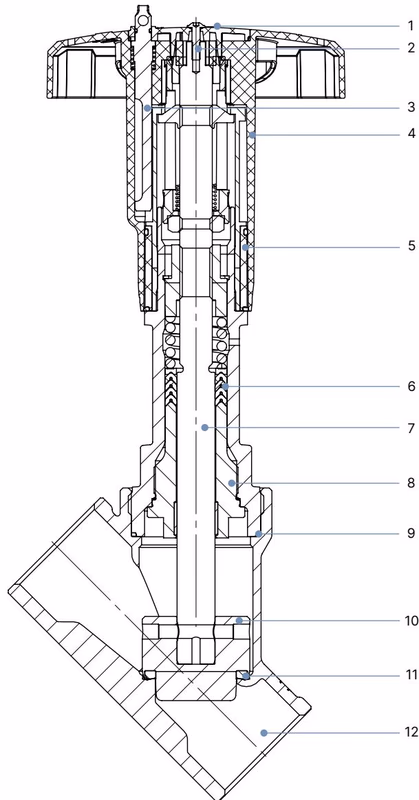

材质
| 编号 | 部件 | 材质 |
|---|---|---|
| 1 | 护盖 | 聚酰胺 (PA) |
| 2 | 螺钉 | 不锈钢 1.4301 |
| 3 | 锁定销 | 不锈钢 1.4305 |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 带刻度的光学位置指示器 | 聚酰胺 (PA) |
| 6 | 填料函 | PTFE V 型环（填充），带弹簧补偿 |
| 7 | 阀杆 | 不锈钢 1.4401 或 1.4404 |
| 8 | 阀杆导向 | 不锈钢 1.4404 (316L)，填充 PTFE |
| 9 | 阀体密封 | 石墨 |
| 10 | 调节阀芯 | 1.4571（可选硬化处理） |
| 11 | 阀座密封（可选） | PTFE 或 PEEK |
| 12 | 阀体 | 不锈钢 316L/CF3M |

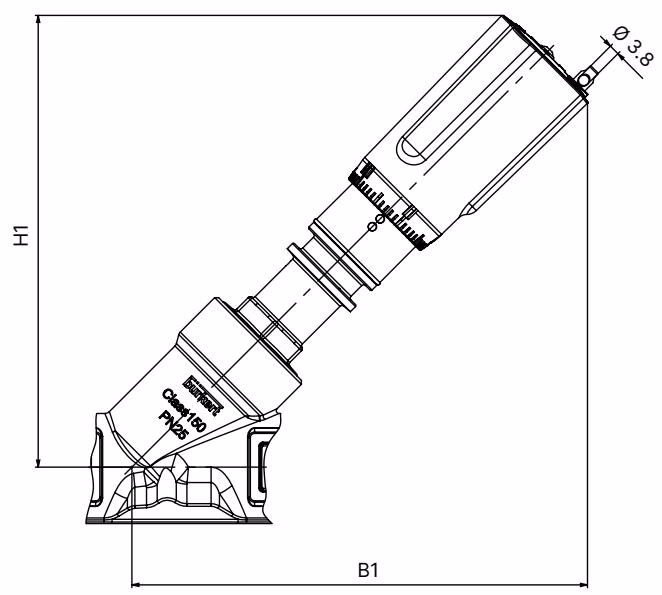

尺寸
执行机构
| 公称通径 (管道) DN | 公称通径 (管道) NPS | 手轮直径 ∅ [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| 15 | 1/2 | 45 (S) | 148 | 148 |
| 20 | 3/4 | 45 (S) | 154 | 154 |
| 25 | 1 | 45 (S) | 163 | 163 |
| 32 | 1 1/4 | 110 (M) | 224 | 224 |
| 40 | 1 1/2 | 110 (M) | 224 | 224 |
| 50 | 2 | 110 (M) | 241 | 241 |
| 65 | 2 1/2 | 160 (L) | 290 | 290 |
性能规格
流量特性
- 修正等百分比流量特性。
- 与截止调节阀相比，具有更高的流量值。
阀座密封工作限制
| 是否要求严密密封 | 泄漏等级 (DIN EN 60534-4) | 介质温度 | 阀座密封 |
|---|---|---|---|
| 否 | III (金属密封) | -40 °C...+230 °C | 不锈钢 |
| 是 | VI (软密封) | -40 °C...+130 °C | PTFE |
| 是 | VI (软密封) | -10 °C...230 °C | PEEK |
产品设计与组装

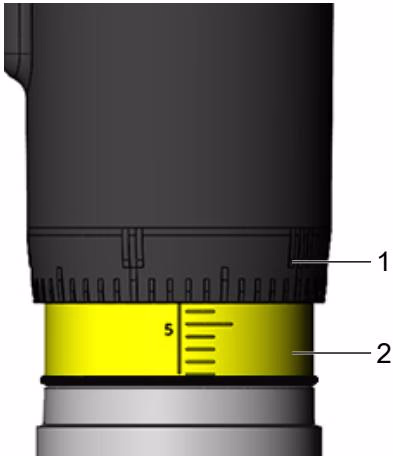

位置指示器
逆时针转动手轮时，在附件和手轮之间会显示可重复的行程刻度。手轮上的刻度与行程刻度相结合，可实现流量的可重复调节。

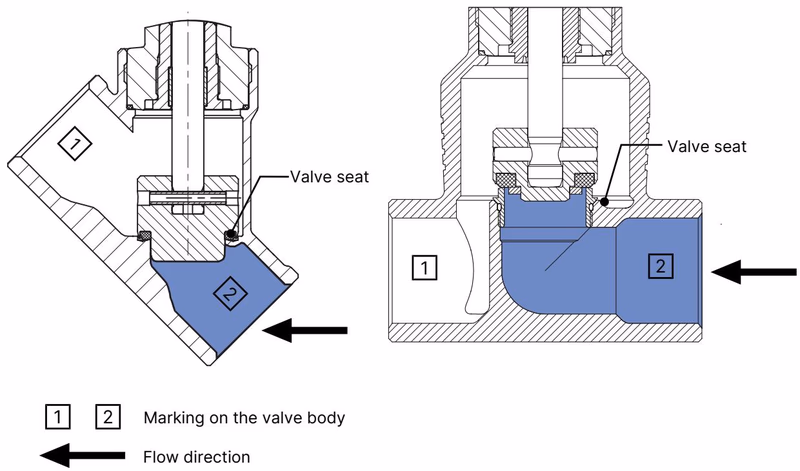

流向
阀座始终逆着介质流向关闭。因此，应设置流向，使流体从阀座下方流入。
安装
WARNING
- 安装必须由授权的技术人员使用合适的工具进行。
- 请勿将手伸入阀体的开口中。
- 安装后确保受控重启。

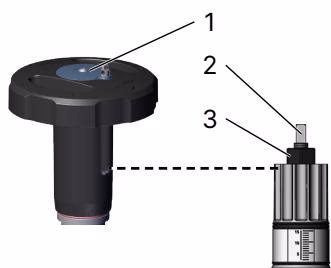

设置行程限制
可以选择设置最小和最大行程限制。为此使用调节套筒。
- 顺时针转动手轮，将阀门移动到关闭位置。
- 松开手轮上的螺钉（内六角，对边宽度 2）并拆下手轮。
- 顺时针拧紧调节套筒直至停止。此时设置了最小行程。
- 将手轮安装在执行机构上。
- 将阀门移动到所需的最大开启位置。
- 松开手轮上的螺钉并拆下手轮。
- 向上拉调节套筒，同时逆时针拧紧直至停止。此时设置了最大行程。

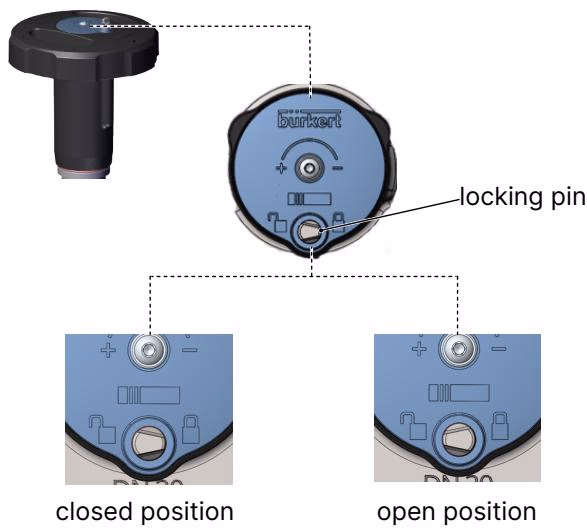

锁定手轮
还可以选择锁定手轮，以防止意外或未经授权操作阀门。
- S 号手轮每转可锁定在 12 个锁定位置（每 30° 对应 0.1 mm 行程）。
- M 号和 L 号手轮每转可锁定在 13 个锁定位置（M 号手轮每 27° 对应 0.13 mm 行程，L 号手轮对应 0.15 mm 行程）。
锁定销带有一个孔 (Ø 3.8)，可以使用挂锁固定以防止未经授权的使用。
