PN25
宝德 BURKERT 20128861 2921 型直座阀由一个手动执行机构和一个不锈钢制成的两通阀体组成。该手动操作阀门采用优质阀体，应用范围广泛，既可用于关闭中性介质，也可用于关闭腐蚀性气体和液体介质。久经考验的自动调节主轴密封件可确保最佳的密封性，因此即使在频繁切换的情况下也能实现低维护运行。根据不同的应用，由 PTFE 制成的软密封件可确保即使在苛刻的工作条件下也能实现可靠的阀座密封性。该执行机构由优质塑料制成，适合在要求严苛的环境中使用。
产品特点
- 紧凑型设计： 节省安装空间。
- 使用寿命长： 坚固耐用的执行机构和自动调节填料函。
- 优质材料： 不锈钢阀体，带焊接接口。
- 可视化位置指示器： 标配光学位置指示器，便于监控。
技术参数
| 属性 | 值 |
|---|---|
| 设计类型 | 开/关直座阀 |
| 公称直径 | DN 25 (NPS 1) |
| 流向 | 与关闭方向相反 (阀座下) |
| 工作压力 | 0 bar(g) 至 25 bar(g) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 阀座泄漏 | 泄漏率 A (根据 DIN EN 12266-1)，测试介质为空气 |
| Kv 值 (水) | 13 m³/h |
| 介质温度 | -10 °C 至 +185 °C |
| 环境温度 | -10 °C 至 +60 °C |
| 管道接口 | 焊接 (DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B) |
认证和符合性
- 压力设备指令： 2014/68/EU
- 食品和饮料/卫生： 根据制造商声明，符合 FDA（《联邦法规汇编》）和欧洲议会及理事会 EC 法规 1935/2004。

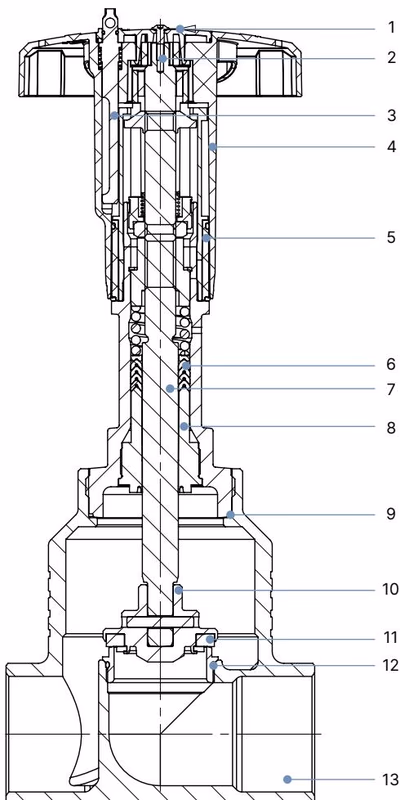

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖板 | 聚酰胺 (PA) |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 可视化位置指示器带刻度 | 聚酰胺 (PA) |
| 6 | 填料函 | PTFE V形圈(实心)，带弹簧补偿 |
| 7 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 11 | 阀座密封件 | PTFE |
| 13 | 阀体 | 不锈钢 316L/CF3M |
尺寸
执行机构
对于 DN 25 型号，手轮直径为 45 mm (尺寸 S)。
- H1: 228 mm
- H2 (锁定装置): 234 mm

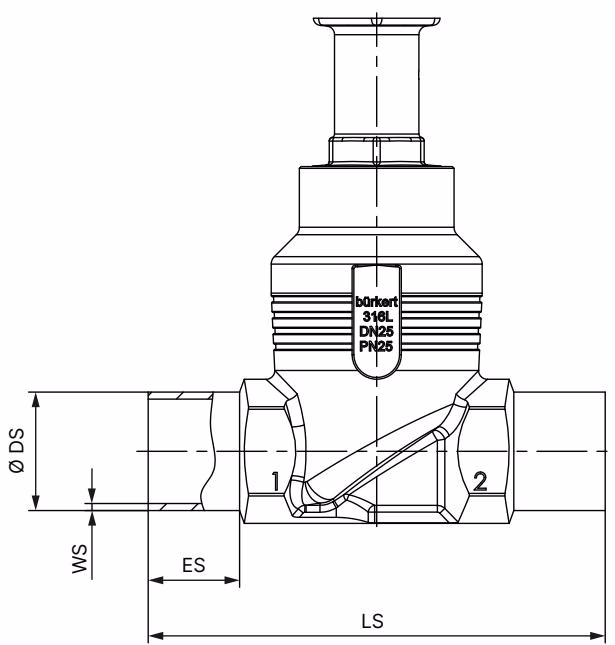

带有焊接接口的阀体
尺寸单位为 mm，除非另行说明。
| 接口公称直径(管道) | ES | LS | EN ISO 1127-1 / ISO 4200 / DIN 11866 系列 B |
|---|---|---|---|
| DN 25 | 26 | 130 | ∅ DS: 33.7, WS: 2.0 |
产品设计和组装
位置指示器
当您打开阀门（逆时针转动手轮）时，可以看见黄色位置指示器。
行程刻度说明
手轮上的刻度决定了手轮的旋转位置（50 个位置）。可重复的行程刻度根据手轮的底边显示阀门的相对位置（阀门开度），并作为确定旋转位置的固定点。
流向
阀座始终逆着介质流向关闭。因此，应设置流向，使阀门在阀座下方达到流量。
设置行程限制 (可选)
阀门的最小和最大位置均可使用调节套筒进行调节。为此可以取下手轮。
锁定手轮 (可选)
可以防止意外或未经授权操作阀门。手轮尺寸 S 每转可锁定在 12 个锁定位置（每 30° 对应 0.1 mm 的行程）。
泄漏等级限制
根据操作和应用条件，当阀门锁定在关闭位置时，无法保证技术数据中指定的泄漏等级。
安装注意事项
高压和介质溢出导致受伤危险
在设备或系统上工作之前，请关闭压力。排气或排空管路。
- 注意安装位置。设备可以以任何方式安装，最好执行机构朝上。
- 连接前确保管道对齐。
- 注意流向。流向在阀体和铭牌上可见。
- 清除管道中的杂质（密封材料、金属屑等）。
- 对于带有焊接接口的设备，焊接前必须将执行机构从阀体上拆下，以防止损坏密封件。
