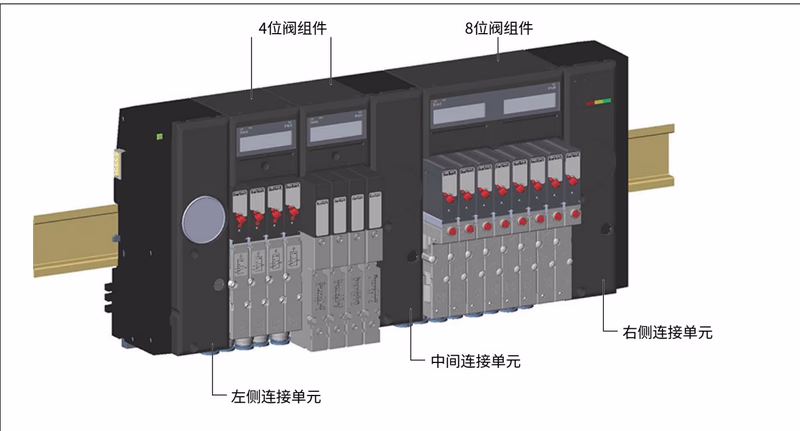

宝德（BURKERT）20131798 8647型 AirLINE SP 气动阀岛是一种由接口和阀组件组成的模块化电动气动自动化系统。其专为安全、完整地集成到西门子分布式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。可在气动输出端处连接气动操作式过程阀、气动缸或其它气动组件。如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置，由此在调试和保养时可节约时间。

系统特征

• 直接连接到 SIMATIC ET 200SP 和 ET 200SP HA I/O 系统
• 可以完全集成到西门子工艺控制系统 PCS7 中
• 通过 LC 显示器轻松诊断
• 可安全关闭阀门
• 西门子 SIMATIC 自动化系统产品合作伙伴

常规技术参数

属性	参数值
材料 (阀体)	PA (聚酰胺)、PC (聚碳酸酯)
材料 (密封件)	NBR (阀门: FKM、NBR 和 PUR)
排列尺寸	11 mm
压力范围	真空至 10 bar (经 UL 认证的真空至 8 bar)
工作电压	24 V DC (±10% 允差)
电击防护	III 符合 DIN EN 61140, VDE 0140
防尘防水	IP20，在封闭的控制柜内为 IP65
工作介质	含油和无油的干燥压缩空气 (推荐 5 μm 过滤器)
通信接口	PROFIBUS DP、PROFINET IO

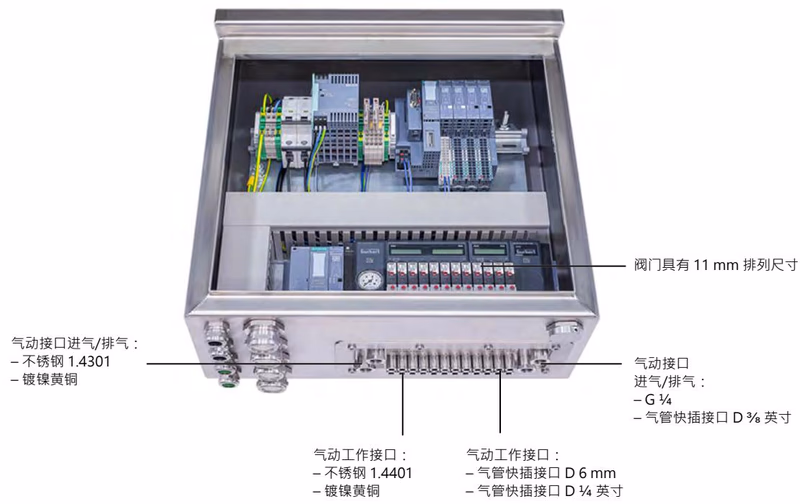

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

安全相关关闭

6524 型和 6525 型阀门在断电时会回到静止位置。设备可采用以下方式关闭：

• SIA 或 EVS 关闭功能：功能上非常有效，可实现单个阀门的外部关闭，或逐个模块关闭所有阀门。PQ 模块的液晶显示屏上的诊断功能和显示画面仍然可用。
• 使用 F-PM-E 电源模块启动系统：已有文档记录并经过安全评估。其符合相关标准（例如 DIN EN ISO 13849 或 EN IEC 62061）对安全相关控制系统的要求。

电路功能

功能	说明
C (WW C)	二位三通电磁阀，伺服辅助，不通电时常闭位置
C (WW C)	2× 二位三通电磁阀，伺服辅助，不通电时常闭位置
D (WW D)	二位三通电磁阀，伺服辅助，不通电时常开位置
H (WW H)	二位五通电磁阀，伺服辅助，通过接口 (1) 加压
L (WW L)	三位五通电磁阀，中间位置所有接口锁闭
N (WW N)	三位五通电磁阀，中间位置接口 2 和 4 排气
Z (WW Z)	二位五通电磁阀，带 2 个线圈的脉冲版本

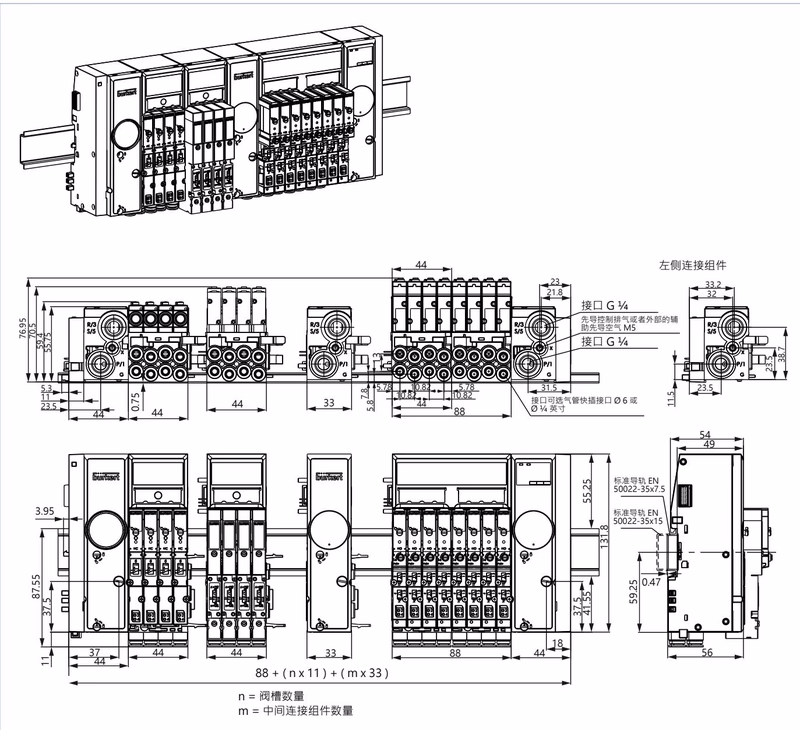

尺寸
