宝德（BURKERT）3361 型过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。现场总线适用的 3361 型可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护。

常规技术参数

产品特征	详细信息
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻
流向	与关闭方向相反 (阀座下)
控制器版本	定位器或过程控制器 (可选)
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1 至 140 m³/h
流量曲线	等百分比、线性 (可按需提供)
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
移动速度	6 mm/s (AG2 1300 N), 4 mm/s (AG2 2500 N), 3 mm/s (AG3 7700 N / 10000 N)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X
介质温度	-40 °C 至 +230 °C

执行机构尺寸说明

• AG2：执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50
• AG3：执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100

认证和符合性

• 防爆 (可选)： ATEX / IECEx (II 3G Ex ec IIC T4 Gc / II 3D Ex tc IIIC T135 °C Dc)
• 北美： 执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)
• 饮用水： 适用于最高温度 +85 °C 的饮用水领域 (TrinkwasserV)
• 食品和饮料/卫生： FDA, USP, EC 法规 1935/2004, 中国食品 GB 标准
• 其他： 可用于氧气和氢气 (可选)

材料

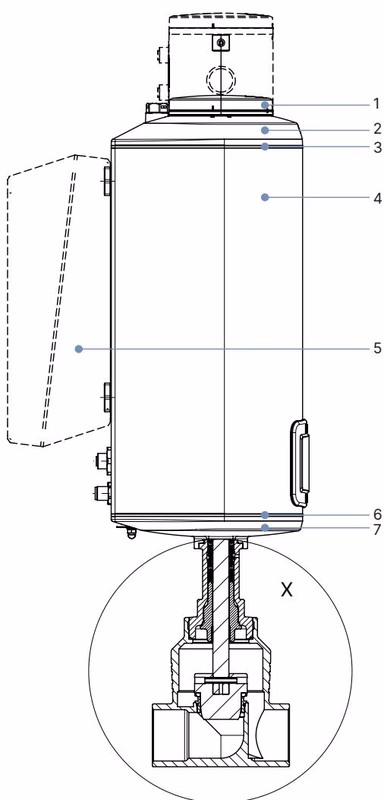

执行机构 (AG2 / AG3)：

• 显示屏外壳/盲盖：PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx)
• 执行机构盖：PPS (AG2) / PC (AG3)
• 执行机构外壳：铝合金，有粉末涂层
• 执行机构底部：PPS (AG2) / 不锈钢 1.4308 (AG3)

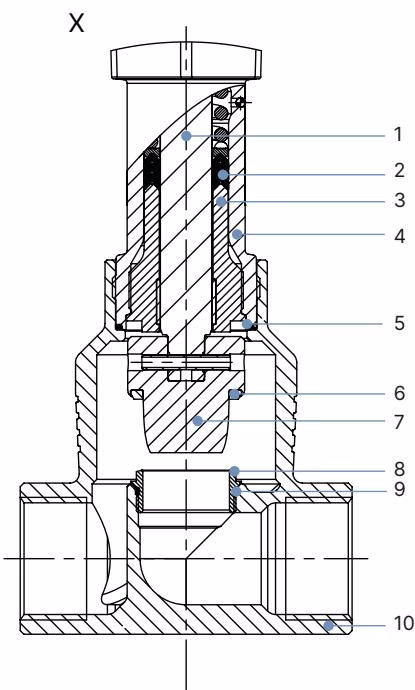

阀体：

• 阀杆：不锈钢 1.4401 (316)/1.4404 (316L)
• 阀杆密封件：PTFE V形圈(实心)带弹簧补偿
• 阀座密封件：不锈钢 1.4571(可选硬化)、PTFE 或 PEEK 密封垫圈
• 调节锥 / 阀座：不锈钢 1.4571(可选硬化)
• 阀体：不锈钢 CF3M

尺寸

带法兰连接的阀体 (DIN EN 1092 PN 25 / ANSI B 16.5 Class 150)

DN	NPS	Ø DF (DIN)	LF (DIN)	Ø DF (ANSI)	LF (ANSI)
15	1/2	95	130	89	184
20	3/4	105	150	99	184
25	1	115	160	108	184
32	1 1/4	140	180	-	-
40	1 1/2	150	200	127	222
50	2	165	230	152	254
65	2 1/2	185	290	178	276
80	3	200	310	190	298
100	4	235	350	229	352

带螺纹接口的阀体 (G / NPT / RC)

DN	NPS	LM	AF
15	1/2	65	27
20	3/4	75	34
25	1	90	41
32	1 1/4	110	50
40	1 1/2	120	55
50	2	150	70

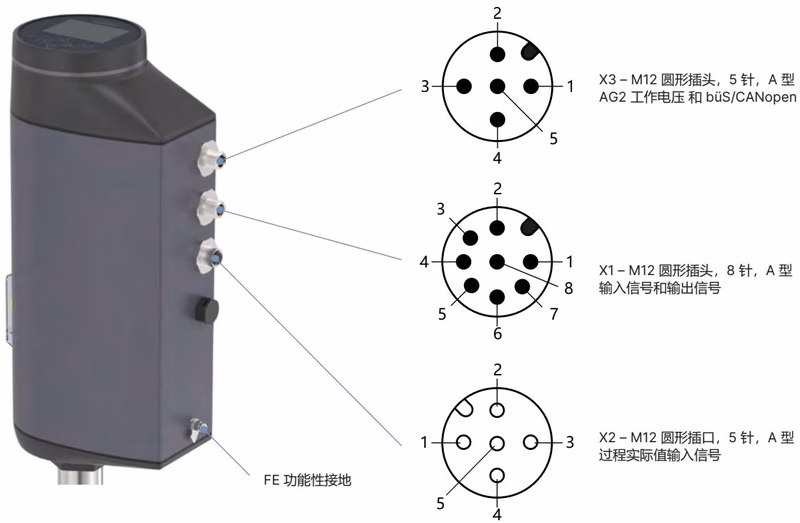

电气连接

AG2 版本圆形连接器：

• X1：M12 圆形插头，8 针，A 型 (输入信号和输出信号)
• X2：M12 圆形插口，5 针，A 型 (过程实际值输入信号)
• X3：M12 圆形插头，5 针，A 型 (工作电压 AG2 和 büS/CANopen)

性能说明

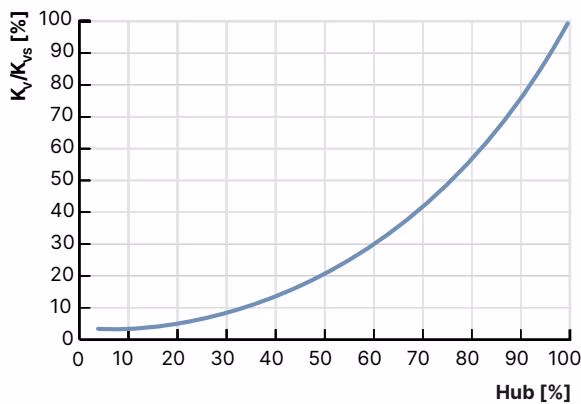

流量特性

等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。根据阀座标称尺寸，截止型控制阀具有不同的理论调节比（最高达 50:1）。

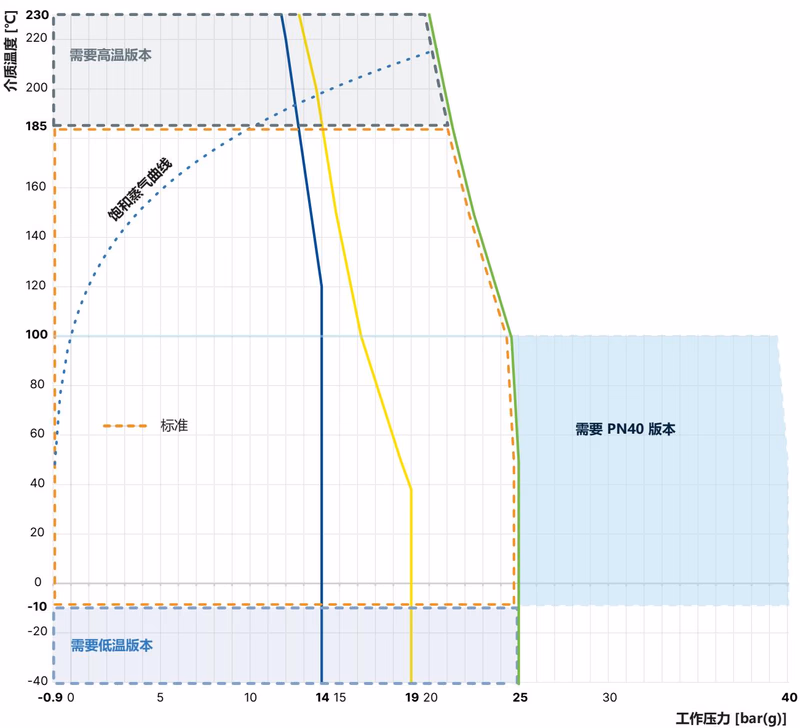

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

阀座密封件使用极限：

• 不锈钢 (Class III/IV)： -40 °C 至 +230 °C。即使在要求严苛的工艺条件下，金属密封件也不受影响。
• PTFE (Class VI)： -40 °C 至 +130 °C。
• PEEK (Class VI)： -10 °C 至 +230 °C。

产品特征和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。

储能装置的安全位置

在断电的情况下，借助可选的 SAFEPOS energy-pack 储能装置，可以到达安全位置。所需的位置通过菜单设置。除了终点位置(开/关)之外，还可以在此处确定任何中间位置。

备件概览

3361 型可用的替换件套件：

• 调节锥套件： 调节锥、弹簧式圆柱销、石墨密封件和润滑剂
• 阀座套件： 阀座和石墨密封件
• 填料函密封套件： 填料函的各个部件、石墨密封件和润滑剂
• 填料函导杆： 导杆、石墨密封件和润滑剂

维护安全警告

因高压和介质泄漏而导致受伤风险。在系统或设备上工作之前，请关闭压力并排放或排空管路。备件只能由经过培训的技术人员使用合适的工具进行更换。
