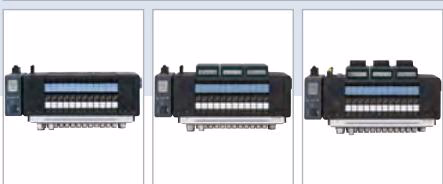

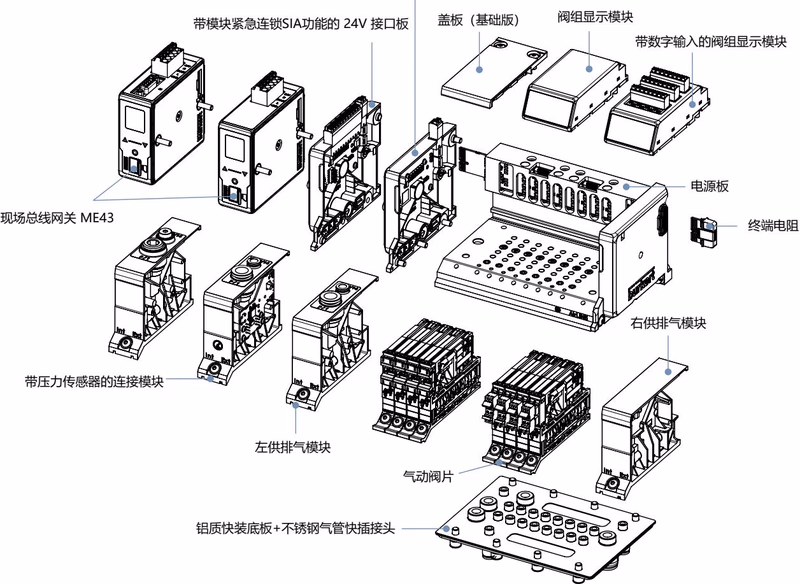

宝德 BURKERT 20135147 是 8652 型 AirLINE 模块化气动阀岛的预配置 24 阀槽系统，专为过程自动化控制柜应用优化设计。在 24 个阀位中，第 1 至 16 位配置 6534 型二位五通单稳态电磁先导阀（回路功能 H），第 17 至 24 位安装密封盲板，为系统扩充预留工位。该阀岛配备阳极氧化铝材质 AirLINE Quick 快装底板、1 个集成式中间供排气模块、6 个 8DI 电子模块（共计 48 路数字输入）以及双口 RJ45 工业以太网总线接口。
在气动过程安全性方面，排气通道 3 (R) 和 5 (S) 内置单向止回阀，防止多阀同时排气产生的背压峰值导致相邻气动执行器发生非预期误动作。主进气通道 1 (P) 集成气动热插拔（HotSwap）自闭截止阀，在主供气不断开的情况下，可在线带压更换单个电磁阀片，不影响相邻阀位的持续稳定运行。
AirLINE Quick 控制柜底板安装
AirLINE Quick 适配底板允许将阀岛直接紧固在控制柜底板或侧壁的开孔上。主气源接口与气缸工作气管直接穿过控制柜壁引出，省去柜壁穿板穿板接头并减少柜内气管布线。
| 结构组件 | 材质及参数说明 |
|---|---|
| 适配板材质 | 阳极氧化铝（系列另可选 1.4301 不锈钢） |
| 气动接头材质 | 镀镍黄铜（D10 进气，D6 工作接口） |
| 进气/排气接口 | 快插接口 D10 mm（兼容 3/8 英寸） |
| 工作气口接口 | 快插接口 D6 mm（兼容 1/4 英寸） |
| 辅助先导气源 | 内部供气（无需额外布设外部先导管） |
| 安装位置 | 控制柜底板或控制柜侧壁 |
技术参数与工作条件
| 技术参数项 | 规定数值 |
|---|---|
| 工作压力范围 | 真空至 10 bar（-1.00 bar 至 10.00 bar） |
| 先导控制压力 | 3.00 bar 至 10.00 bar |
| 额定空气流量 $Q_{Nn}$ | 310 l/min（+20 °C、入口 6 bar、压降 1 bar 测试） |
| 热插拔流量影响 | 因内置止回阀结构，流量减少约 3% |
| 工作介质 | 干燥无油或含油压缩空气、中性气体 |
| 压缩空气质量等级 | ISO 8573-1:2010，等级 7.4.4（推荐 5 µm 进气过滤器） |
| 工作电压 | 24 V DC（±10%），残余波纹度 1 Vss |
| 单阀标称功率 | 启动 0.7 W；节能下降后维持功率 0.175 W |
| 单阀额定电流 | 启动 29 mA；节能下降后维持电流 10 mA |
| 额定运行模式 | 连续运行（100% ED） |
| 电击防护等级 | III，符合 DIN EN 61140 与 VDE 0140 标准 |
| 外壳防护等级 | 裸机 IP20；在封闭控制柜内配合 AirLINE Quick 安装达 IP65 |
| 防护评级（NEMA 250） | 封闭控制柜内 4X 型（不锈钢版本） |
| 环境与介质温度 | -10 °C 至 +55 °C |
| 仓储温度 | -20 °C 至 +60 °C |
液晶显示屏与诊断
8652 型配置 LC 液晶显示屏，支持以纯文本和图标形式直观显示各通道动作状态与报警诊断信息。所有诊断报文同时经由工业以太网上传至上位 PLC 控制器。
阀门配置与回路功能
订货号 20135147 占用 24 个阀槽，其中前 16 槽装配 6534 型气动电磁滑阀，后 8 槽装配盲板。
| 阀槽工位 | 配装部件 | 回路功能代号 | 公称通径 | 响应时间（开启 / 关闭） |
|---|---|---|---|---|
| 1–16 位 | 6534 型电磁阀 | 作用方式 H（二位五通单稳态，先导控制，带手动开关） | 4 mm | 20 ms / 25 ms |
| 17–24 位 | 盲板阀片 | 预留密封堵板，用于后续功能扩展 | — | — |
作用方式 H 动作原理：进气口 1 通入气压，电磁先导阀动作后推动阀芯换向，压力输出至工作接口 2 或工作接口 4。
24阀槽带中间供排气模块外形尺寸
配置 20135147 包含 1 个位于阀组中部的中间供排气模块，确保长阀岛供排气均匀充沛。
| 尺寸标注代号 | 尺寸说明 | 数值 (mm) |
|---|---|---|
| A | 底板安装孔距尺寸 1 | 156 mm |
| B | 底板安装孔距尺寸 2 | 312 mm |
| C | 螺钉固定规格 | 10 × M5 |
| D | 中间供排气模块中心偏移距 | 158.3 mm |
| m | 左侧阀组宽度工位数 | 11 阀位（单阀片宽度 11 mm） |
| m' | 右侧阀组宽度工位数 | 11 阀位（单阀片宽度 11 mm） |
| n | 底板组合模块块数 | 6 块 |
| 单片宽度 | 每个阀槽中心间距 | 11 mm |

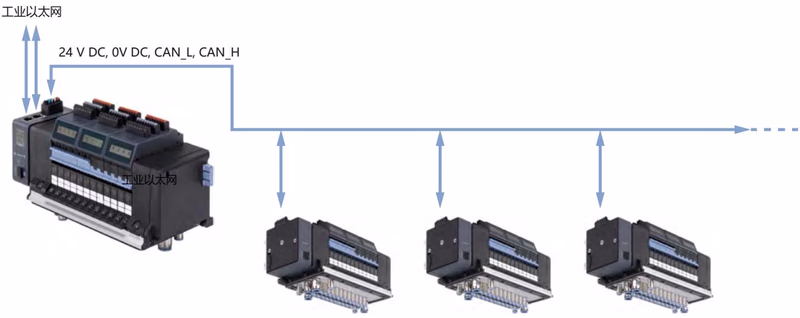

电气接口与工业以太网通讯
主控通讯电子电路与气动电磁线圈电源分别由独立的端子排接入，实现电气供电解耦。
通讯与显示屏电源（5针弹簧端子排）
- 适用线径：导线截面积 $\le 1.5\text{ mm}^2$
- 红色：24 V DC
- 白色：CAN_H（内部 büS 总线）
- 绿色：屏蔽层
- 蓝色：CAN_L（内部 büS 总线）
- 黑色：0 V DC (GND)
气动阀线圈电源（2针弹簧端子排）
- 1 号端子（红色）：AUX 24 V DC
- 2 号端子（黑色）：0 V DC (GND)
工业以太网接口（RJ45 双端口 X1 / X2）
| RJ45 引脚 | 信号分配 |
|---|---|
| 1 | TX+ 发送数据正 |
| 2 | TX- 发送数据负 |
| 3 | RX+ 接收数据正 |
| 4 | 未分配 (N.C.) |
| 5 | 未分配 (N.C.) |
| 6 | RX- 接收数据负 |
| 7 | 未分配 (N.C.) |
| 8 | 未分配 (N.C.) |
X1 与 X2 端口支持的工业以太网协议：PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic。
控制柜安装与热插拔间距要求
在控制柜内部安装阀岛时，需确保阀岛前方与控制柜门或前沿保留足够操作间距，以便拔出和压紧热插拔机械锁扣。
热插拔操作要求
在线使用热插拔更换 6534 型阀门时，系统主供气压可维持在最高 10 bar。松开固定螺钉时应保持双螺钉平衡退出，插入新阀前确认定位销准确入槽，严禁在螺栓受力倾斜状态下强行紧固。

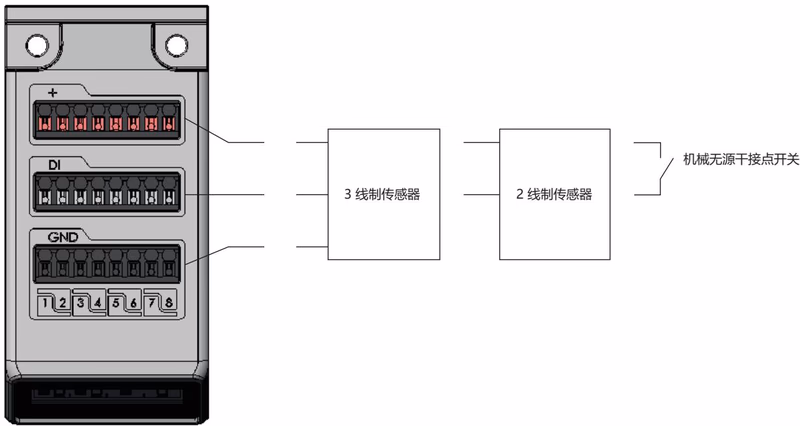

带数字量输入的电子模块（48 DI）
20135147 阀岛集成 6 块 8DI 电子模块，可在阀岛本地直接采集 48 路现场阀位回讯信号。
| 参数项目 | 技术规格 |
|---|---|
| 传感器供电电压 | 24 V DC（由电子模块内部提供） |
| 单通道输出限流 | 每路数字输入最大 30 mA |
| 支持传感器类型 | 市售 3 线制传感器、2 线制传感器（10–30 V）、机械干触点开关 |
| 电平开关阈值 | $V_{\text{OFF}} = 0\sim 5\text{ V}$, $V_{\text{ON}} = 10\sim 30\text{ V}$ |
| $V_{\text{ON}}$ 输入电流 | 每通道最大 5.7 mA（典型 24 V DC） |
| 输入阻抗 | $> 4\text{ k}\Omega$ |
| 电气隔离 | 无（所有通道共用同一参考电位） |
| 接线截面积 | 刚性或柔性导线 $0.14\sim 1.5\text{ mm}^2$ |
| 最大电缆长度 | $< 30\text{ m}$ |
传感器诊断能力对照
| 状态诊断内容 | 3 线制传感器 | 2 线制传感器 | 机械无源干接点 | | :--- | :---: | :---: | :---: | | | 传感器动作（闭合） | 支持 | 支持 | 支持 | | 传感器未动作（断开） | 支持 | 支持 | 支持 | | 短路故障检测 | 支持 | — | — | | 断线故障检测 | — | 支持 | — |
防爆认证与危险场所使用条件
8652 型阀岛具备 2 区和 22 区国际防爆认证：
- ATEX： BVS 20 ATEX E 031 U，II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc
- IECEx： IECEx BVS 20.0024 U，Ex ec IIC Gc / Ex tc IIIC Dc
- 北美（cURus HazLoc）： Class I, Zone 2, AEx ec IIC Gc / Ex ec IIC Gc U; Class II, Zone 22, AEx tc IIIC Dc / Ex tc IIIC Dc U; Class I, Div 2, Groups A, B, C, D; Class II/III, Div 2, Groups F, G
- CCC 防爆： 经上海 SITIIAS 依据 GB/T 3836 标准认证
危险场所安全限制条件
- 在潜在爆炸性环境中，阀岛必须安装在防护等级至少达到 IP54（3G 气体环境）或 IP6X（3D 粉尘环境）的外壳箱体中，并符合 EN/IEC 60079-0、60079-7 及 60079-31 要求。
- 在存在爆炸性气体环境中，严禁带电插拔 24 V 电源、DI 模块和总线接线端子。
- 严禁在存在爆炸性危险气体环境下执行热插拔更换阀门；仅在经专业检测确认现场不存在爆炸危险气氛时方可操作。
- 供电线路必须配置瞬态抑制保护，确保瞬态电压不超过额定峰值电压的 140%。
备用阀门与 AirLINE Quick 附件
| 附件说明 | 规格与数量 | 订货号 |
|---|---|---|
| 6534型备用电磁阀（CF-H，二位五通） | 单只装含固定螺钉 | 301376 (REF 296033) |
| 8652型备用盲板阀 | 单只装含紧固螺母 | 335779 (REF 327614) |
| 带 DI 接点的阀组显示模块 | 8DI 备用电子模块 | 384872 |
| 5针弹簧端子排插头 | 通信与显示屏供电用 | 920180 |
| 2针弹簧端子排插头 | 气动阀辅助供电用 | 920442 |
| 螺钉套件 M5 × 10 A2 DIN 6912 | 10 只/包，用于固定快装板 | 308661 |
| 24阀底板高度适配器（带中途供应） | 1 件 | 754964 |
| 24阀底板外侧固定板（带中途供应） | 1 件 | 60005570 |
| 24阀底板盲板（带中途供应） | 1 件 | 754969 |
| USB-büS 编程接口套件 1（8923型） | 用于连接 Bürkert Communicator 软件 | 772426 |
