PN25
宝德 (Burkert) 2920 型斜座阀由一个手动执行机构和一个由优质不锈钢制成的两通阀体组成。该手动操作阀门采用流量经过优化的阀体，应用范围广泛，既可用于关闭中性介质，也可用于关闭腐蚀性气体和液体介质。久经考验的自动调节主轴密封件可确保最佳的密封性，因此即使在频繁切换的情况下也能实现低维护运行。根据不同的应用，由 PTFE 或 PEEK 制成的软密封件可确保即使在苛刻的工作条件下也能实现可靠的阀座密封性。
该执行机构由优质塑料制成，适合在要求严苛的环境中使用。它有一个光学位置指示器，还可选配行程限制器和锁定装置。
结构和说明
- 带锁定装置的手轮（可选）
- 位置指示器
- 泄压孔
- 用于开口扳手的扳手平面
- 角座阀体
- 管道接口
- 流向指示器
常规技术参数
| 产品特征 | |
|---|---|
| 设计类型 | 开/关角座阀 |
| 接口公称直径 | DN 10~DN 80, NPS 3/8~NPS 3 |
| 流向 | 与关闭方向相反 (阀座下) |
| 性能数据 | |
|---|---|
| 工作压力 | 0 bar(g)~25 bar(g) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 阀座泄漏 | 泄漏率 A (根据 DIN EN 12266-1)，阀座密封件采用 PTFE 和 PEEK，测试介质为空气 |
| Kv 值 | 1.6~140 m³/h |
| 介质参数 | |
|---|---|
| 工作介质 | 蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂 |
| 介质温度 | -40 °C~+230 °C |
| 粘度 | 最大 600 mm²/s |
| 环境与安装 | |
|---|---|
| 环境温度 | -10 °C~+60 °C |
| 安装位置 | 任意，最好执行机构朝上 |
认证和符合性
- 防爆： 可选（适用于变量代码 PX51）。作为 2 类设备适用于 1/21 区和 2/22 区 (ATEX / IECEx)。
- 饮用水： 适用于饮用水领域。这些材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。不锈钢阀体 PF39 适用于介质温度高达 85 °C（热水）的设备。
- 食品和饮料/卫生： 提供符合 FDA（《联邦法规汇编》）、USP（美国药典委员会）、EC 法规 1935/2004 以及中国食品 GB 标准的版本。

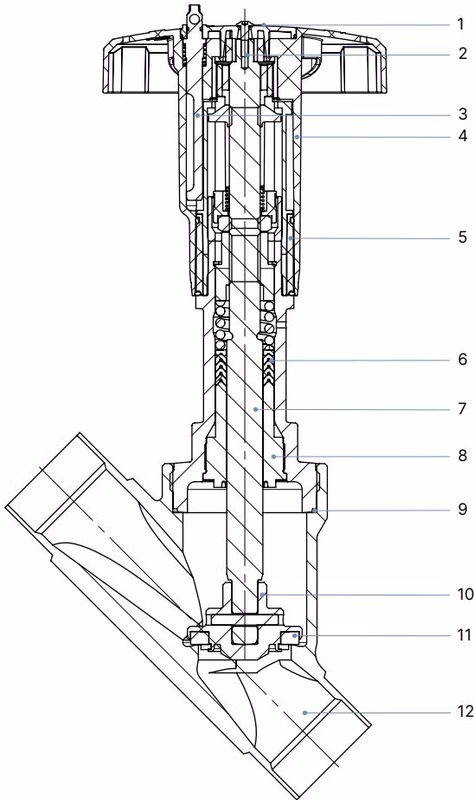

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖板 | 聚酰胺 (PA) |
| 2 | 螺栓 | 不锈钢 1.4301 |
| 3 | 锁定销 | 不锈钢 1.4305 |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 可视化位置指示器带刻度 | 聚酰胺 (PA) |
| 6 | 填料函 | PTFE V 形圈(实心)，带弹簧补偿 |
| 7 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 8 | 导杆 | DN 15...DN 50: PEEK DN 65...DN 80: 不锈钢 1.4401 (316)/1.4404 (316L) |
| 9 | 阀体密封件 | 石墨 |
| 10 | 摆板 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 11 | 密封垫圈 (可选) | PTFE 或 PEEK |
| 12 | 阀体 | 不锈钢 316L/CF3M |
尺寸

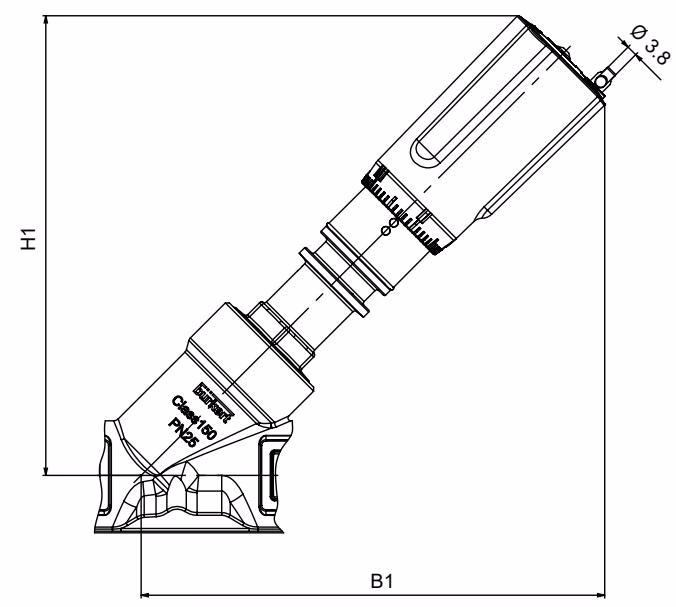

执行机构
(尺寸 mm，除非另行说明)
| 接口公称直径(管道) DN | NPS | 手轮直径 ∅ [mm] | B1 | H1 |
|---|---|---|---|---|
| 15 | 1/2 | 45 (S) | 148 | 148 |
| 20 | 3/4 | 45 (S) | 154 | 154 |
| 25 | 1 | 45 (S) | 163 | 163 |
| 32 | 1 1/4 | 45 (S) | 171 | 171 |
| 40 | 1 1/2 | 45 (S), 110 (M) | 224 | 224 |
| 50 | 2 | 110 (M) | 241 | 241 |
| 65 | 2 1/2 | 160 (L) | 290 | 290 |
| 80 | 3 | 160 (L) | 308 | 310 |

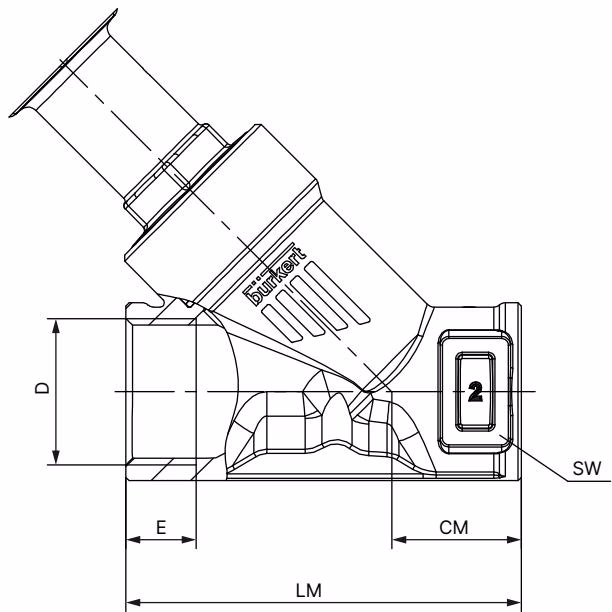

带螺纹接口的阀体
| 接口公称直径(管道) DN | NPS | D [G] | E [NPT] | E [Rc] | CM | LM | SW |
|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 14 | 13.7 | 13.2 | 24 | 65 | 27 |
| 20 | 3/4 | 16 | 14.0 | 14.5 | 27 | 75 | 34 |
| 25 | 1 | 18 | 16.8 | 16.8 | 29.5 | 90 | 41 |
| 32 | 1 1/4 | 16 | 17.3 | 19.1 | 36 | 110 | 50 |
| 40 | 1 1/2 | 18 | 17.3 | 19.1 | 35 | 120 | 55 |
| 50 | 2 | 24 | 17.6 | 23.4 | 45 | 150 | 70 |
| 65 | 2 1/2 | 26 | 23.7 | 26.7 | 57 | 185 | 85 |
| 80 | 3 | 28 | - | - | 71 | 220 | 100 |

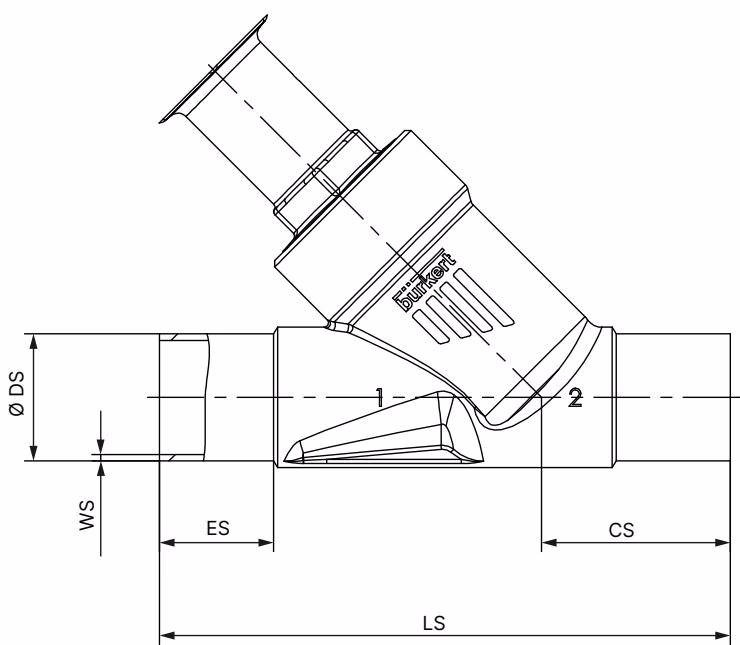

带有焊接接口的阀体

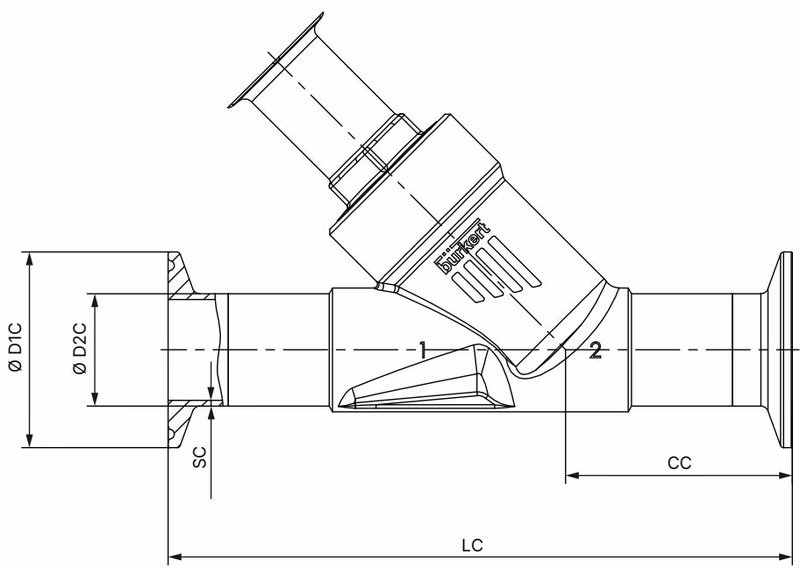

带卡箍接口的阀体
性能说明
使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
- 高温版本： 通过适配填料函，该版本适合针对蒸气、中性气体和其他高达 +230 °C 的载热介质的应用。
- 水版本： 对于水温高达 +200 °C 的应用，填料函的特殊配置可显著延长使用寿命。
- 饮用水版本： 这些材料符合与最高 +85 °C 饮用水接触材料的评估原则 (UBA)。
- 低温版本： 适用于最低 -40 °C 的介质温度。
安装与操作
危险！
高压和介质溢出有导致受伤的危险。在设备或系统上工作前，请关闭压力。排气或排空管路。
位置指示器
当您打开阀门（逆时针转动手轮）时，可以看见黄色位置指示器。手轮上的刻度决定了手轮的旋转位置（50 个位置）。
流向
阀座始终逆着介质流向关闭。因此，应设置流向，使阀门在阀座下方达到流量。
设置行程限制
阀门的最小和最大位置均可使用调节套筒进行调节。为此可以取下手轮。
- 手轮上的螺栓
- 方形件
- 调节套筒
锁定手轮
可以防止意外或未经授权操作阀门。为此，可以向下按锁定销并转动。锁定销有一个孔 (Ø 3.8)，可用挂锁锁上。
向下推锁定销并旋转 180°（顺时针或逆时针）。将挂锁穿过锁定销中的孔并固定。
