高达 99.8% 热效率
宝德（BURKERT）3361 型 (SKU 20138290) 创新的过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。
如有必要，可在断电时通过选装的蓄能器 (SAFEPOS energy-pack) 运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10...DN 100, NPS 3/8...4 |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻 |
| 流向 | 与关闭方向相反 (阀座下) |
| 控制器版本 | 定位器或过程控制器 (可选) |
| 工作压力 | 0...25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) (可选) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 流量曲线 | 等百分比、线性 (可按需提供) |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 理论调节比 | 达到 50:1 |
| 工作电压 | 24 V DC ± 10 % (最大残余波纹度 10 %) |
| 防护等级 (电气) | III (DIN EN 61140) |
| 负载周期 | 100 % |
| 工作介质 | 蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气(可选)、氢气(可选)、碱液(可选) |
| 介质温度 | -40 °C 至 +230 °C |
| 防护等级 (外壳) | IP65/IP67 (DIN EN 60529), NEMA 4X |
认证和符合性
- 防爆：可选 ATEX / IECEx（作为 3 类设备适用于 2/22 区）。
- 北美：可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水：可选适用于饮用水领域 (UBA，最高 +85 °C)。
- 食品和饮料 / 卫生：FDA（联邦法规汇编）、USP（美国药典委员会）、EC 法规 1935/2004、中国食品 GB 标准。
- 其他：可用于氧气、氢气以及符合 TA-Luft 标准。
材料

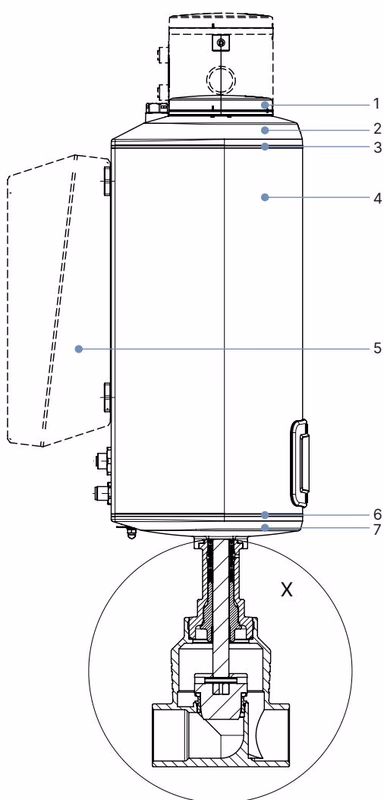

执行机构材料 (AG2 / AG3)
| 组件 | 材料 |
|---|---|
| 显示屏外壳 / 盲盖 | PPS (标准)，不锈钢 1.4301 (对于 ATEX/IECEx) |
| 执行机构盖 | PPS (AG2) / PC (AG3) |
| 密封件 | EPDM |
| 执行机构外壳 | 铝合金，有粉末涂层 |
| 执行机构底部 | PPS (AG2) / 不锈钢 1.4308 (AG3) |

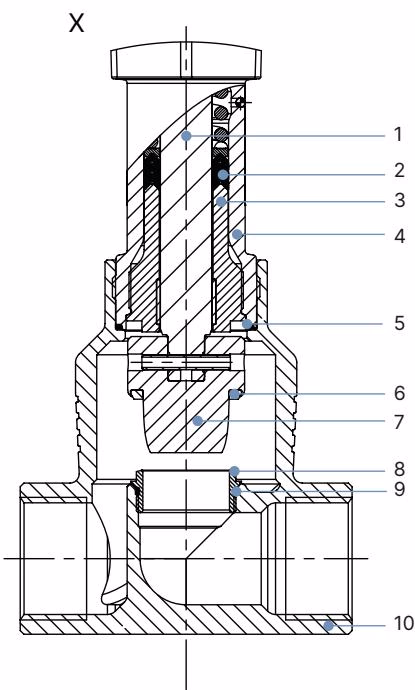

阀体材料
| 组件 | 材料 |
|---|---|
| 阀杆 | 不锈钢 1.4401 (316) / 1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈(实心)带弹簧补偿 |
| 导杆 | 不锈钢 1.4404 (316L) |
| 填料函管 | 不锈钢 1.4401 (316) |
| 阀体密封件 | 石墨或 PTFE |
| 阀座密封件 | 不锈钢 1.4571(可选硬化)、PTFE 或 PEEK 密封垫圈 |
| 调节锥 | 不锈钢 1.4571(可选硬化) |
| 阀座 | 不锈钢 1.4571(可选硬化) |
| 阀体 | 不锈钢 CF3M |
产品结构与设计
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。
SAFEPOS energy-pack 储能装置
设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的位置，这个位置可以通过菜单设置。
集成式定位器
执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。如果存在调节偏差，则通过操纵变量控制电动执行机构，并相应地更改实际位置值。
集成式过程控制器（可选）
过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数（PID 控制器）计算阀门的目标位置。
使用极限
环境和介质的最高允许温度是相互关联的。对于特别严苛的工艺条件，例如气蚀、由湿蒸气或磨蚀性介质引起的侵蚀，可以使用经硬化的阀锥和阀座来显著延长使用寿命。
