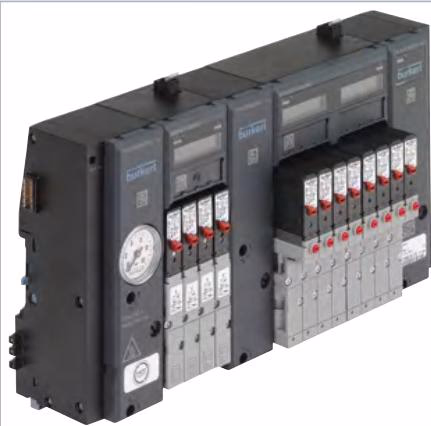

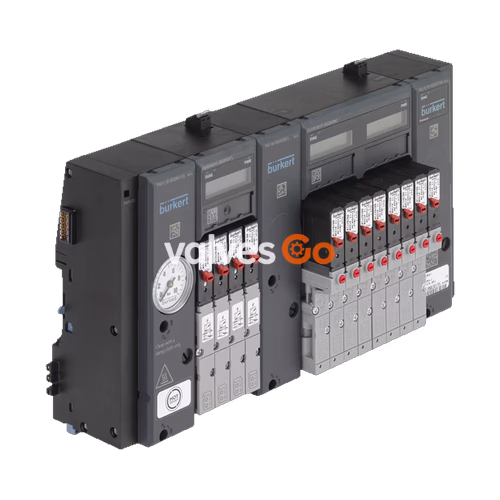

宝德（BURKERT）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。专为安全、完整地集成到西门子分散式外围系统 SIMATIC ET 200SP 和 SIMATIC ET 200SP HA 而研发。可在气动输出端连接气动缸、气动过程阀或类似的合适气动元件。如果在气动元件上安装有反馈指示器，则可在相应先导阀上显示已启用的气动元件位置。

主要特点

• 直接连接到 SIMATIC ET 200SP 和 ET 200SP HA I/O 系统
• 可以完全集成到西门子工艺控制系统 PCS7 中
• 西门子 SIMATIC 自动化系统产品合作伙伴
• 通过 LC 显示器轻松诊断
• 可安全关闭阀门

常规技术参数

产品特征	0460 型、6524 型、6525 型
阀体材料	PA（聚酰胺）、PC（聚碳酸酯）（阀门：PA、PPS 或铝）
密封件材料	NBR（阀门：FKM、NBR 和 PUR）
排列尺寸	11 mm
阀槽的数量	对于单阀：最多 64 个。对于脉冲阀和双阀：最多 32 个
压力范围	真空至 10 bar（经 UL 认证的真空至 8 bar）
流量 QNn 值（空气）	200 至 300 l/min，在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC（±10 % 电压允差）
电击防护	III 符合 DIN EN 61140, VDE 0140
防尘防水	在封闭的控制柜内为 IP20、IP65

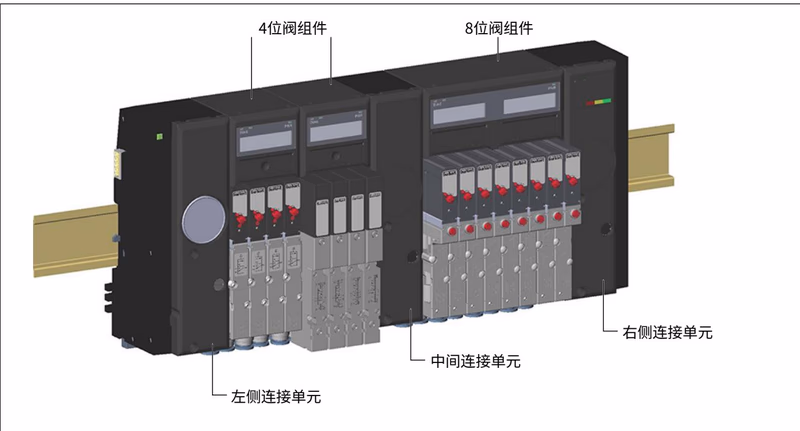

系统概述

将西门子分布式 I/O 系统 SIMATIC ET 200SP / SP HA 的模块与 8647 型 AirLINE SP 阀块组合，构建一个集电子和气动元件于一体的集成系统。

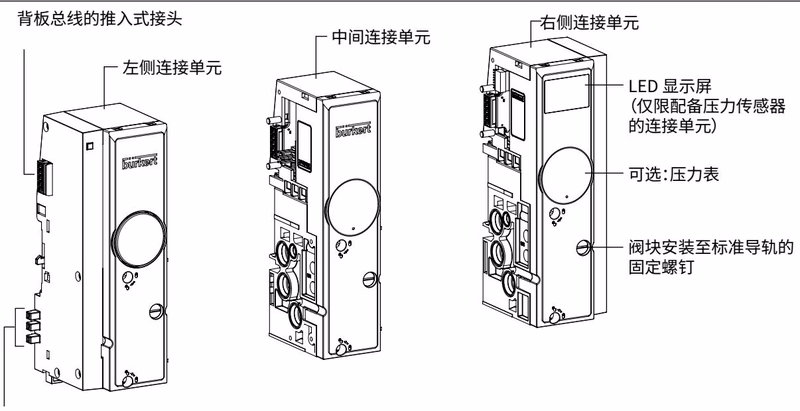

连接单元

阀块的气源供应和排气通过连接单元实现。阀块通过连接单元固定在标准导轨上。连接单元可选配压力表或电子压力传感器。

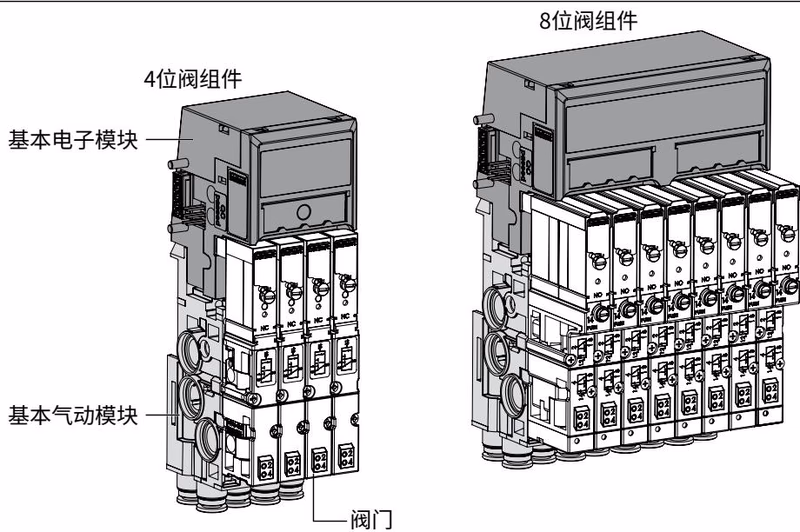

阀组件

阀组件将接口模块的电气控制信号转换为气动输出信号，并提供气动输出。阀组件有四插槽或八插槽两种。

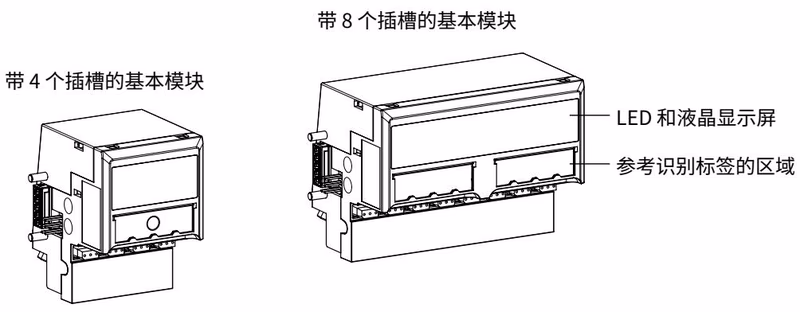

基本电子模块（PQ 模块）

基本电子模块包含用于阀门的电气推入式接头、阀门驱动电子元件以及视觉状态指示器（用于显示设备状态的 LED 指示灯和图形液晶显示屏）。

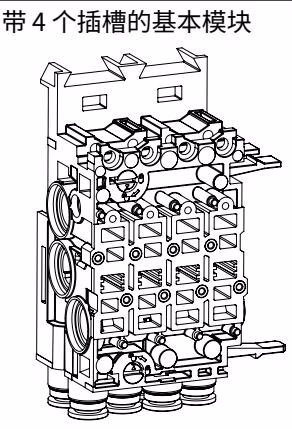

基本气动模块

基本气动模块为阀门提供支撑，确保阀门的气源供应和排气，并提供气动输出。

气动电磁阀

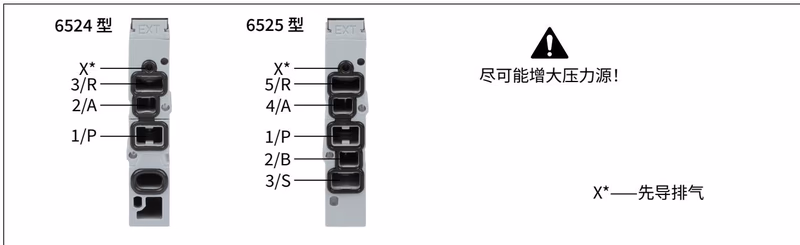

6524 型和 6525 型

6524 型为二位三通阀或 2×二位三通阀。6525 型为二位五通阀。阀门由一个作为先导控制元件的翻转电磁阀和一个作为放大器的气动座阀组成。它们属于单稳态，并标配手轮。

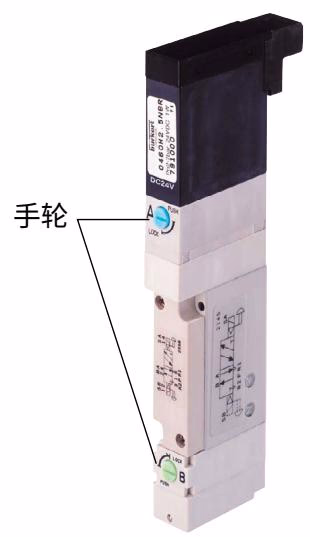

0460 型

0460 型阀门由两个先导电磁阀和一个气动滑阀组成。该工作原理可在较低功耗和较短开关时间的情况下实现对较高压力的开关控制。这些阀门提供二位五通脉冲功能以及三位五通功能，并标配手轮。

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

优势

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

认证和符合性

• 防爆：ATEX (BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc) 和 IECEx (IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc)。作为 3 类设备适用于 2 区。
• 北美：根据 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 获得美国和加拿大 UL 列名认证。

安全相关关闭

6524 型和 6525 型阀门在断电时会回到静止位置。选择适当的阀门回路功能（CFC、CFD 或 CFH）取决于应用并由用户负责。
