宝德（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，从而快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化，也可以安装到标准导轨上。重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。

常规技术参数

产品特征	参数
材料
外壳	PA（聚酰胺）
密封件	NBR 和 PUR
单阀片宽度	11 mm
阀槽的数量	最大 24
可控最大阀数	最大 48
性能数据
压力范围	真空至 10 bar
外部供气（辅助先导空气）	3 至 10 bar
流量 QNn 值（空气）	310 l/min（在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量）
在热插拔功能时流量 QNn 值	流量减少约 3%
额定运行模式	连续运行（100% ED）
电气参数
工作电压	24 V DC（电压允差 ±10%）
每个阀门的标称功率	0.7 W（功率下降之后 0.175 W）
每个阀门的额定电流	29 mA（功率下降后 10 mA）
介质参数
工作介质	无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
压缩空气质量	ISO 8573-1:2010，等级 7.4.4
环境与安装
环境温度	-10 °C 至 +55 °C
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

优势

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

产品特征	参数
AirLINE Quick 适配器板	不锈钢 1.4301 / 阳极氧化铝
工作-气管快装接口	不锈钢 1.4401 / 镀镍黄铜
每个站点的阀门功能	8、16、24、32、40 和 48
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作-气管快装接口	气管快插接口 D6 mm, 1/4 英寸

回路功能

回路功能	说明
C (WWC)	二位三通电磁阀，伺服辅助，不通电时常闭位置
D (WWD)	2 个二位三通电磁阀，伺服辅助，不通电时常开位置
H (WWH)	二位五通电磁阀，伺服辅助，通过接口 (1) 加压
L (WWL)	三位五通电磁阀，中封式
M (WWM)	三位五通电磁阀，中压式
N (WWN)	三位五通电磁阀，中泄式

认证和符合性

• 防爆： 作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
• 北美（美国/加拿大）： 根据 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 获得 UL 列名认证。获得危险场所 UL 认可（Class I, Zone 2; Class II, Zone 22; Class I, Division 2）。
• 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

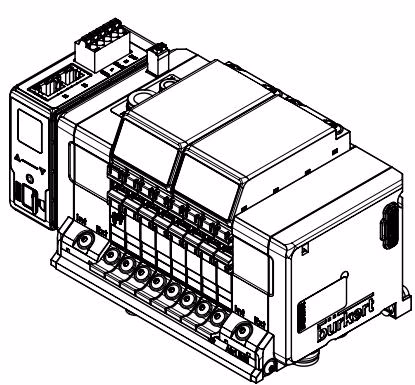

外形尺寸

版本	A	B	C	m	n
4 阀槽	66	—	4×M5	3	1
8 阀槽	35	111	8×M5	7	2
12 阀槽	77	154	10×M5	11	3

连接方式

通信和显示屏电源（5 针弹簧端子排）

颜色	分配
红色	24 V DC
白色	CAN_H（büS 接口）
绿色	屏蔽层
蓝色	CAN_L（büS 接口）
黑色	0 V DC

工业以太网（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）或 PROFINET S2 — 接口 X1 和 X2 RJ45

引脚	分配
1	TX+
2	TX-
3	RX+
6	RX-

产品安装

安装提示

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
