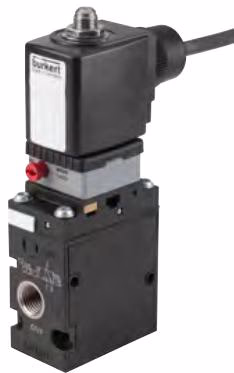

宝德 BURKERT（BURKERT）20139986（6518 型）是一款先导伺服辅助式二位三通气动电磁阀，采用回路功能 C（常闭型），用于驱动单作用气动执行机构及各类过程控制回路。阀体宽度为 32 mm，具备 8.0 mm 公称通径，在 2.0 至 10.0 bar 工作压力范围内提供 1300 l/min 的额定空气流量。电气驱动配置 24 V UC（交直流通用）工作电压，标称功耗为 3 W，自带 10,000 mm（10 米）一体式浇注连接电缆。

该订货号具备 ATEX 与 IECEx 防爆认证，防爆型式为浇封型 Ex mb，气体防爆标志为 II 2 G mb IIC T6 Gb，粉尘防爆标志为 II 2 D mb IIIC T80 °C Db（单独安装条件）。阀体采用玻璃纤维增强聚酰胺（PA）材料制造，内嵌黄铜螺纹套管以连接 G 1/4 气路接口，阀座配合聚氨酯（PUR）及丁腈橡胶（NBR）密封材料。依据 IEC 61508 标准，6518 型在相应安全仪表结构中可达到 SIL 2 安全完整性等级。

技术参数

参数类别	规格参数值
阀门类型	6518 型气动先导伺服辅助式电磁阀
回路功能	作用方式 C（二位三通，断电常闭）
气动接口定义	接口 1 (P/NC 进气)，接口 2 (A/OUT 工作)，接口 3 (R/NO 排气)
主阀公称通径	DN 8.0 mm
先导阀孔径	1.2 mm
额定流量 QNn (空气)	1300 l/min（在 +20 °C、入口 6 bar、压差 1 bar 条件下测得）
工作压力范围	2.0 至 10.0 bar（接口 1 与排气口之间压差至少 2.0 bar）
工作介质	中性气体（润滑或无油干燥压缩空气）
压缩空气质量	ISO 8573-1:2010 标准，等级 7.4.4 / 7.2.4
介质温度范围	-10 °C 至 +55 °C
环境温度范围	-25 °C 至 +55 °C
工作电压	24 V UC（交直流 50/60 Hz，电压允差 ±10%）
标称功耗	3 W
负载周期	100% ED 连续运行
开启响应时间	20 ms（压力建立 0 至 10%）
关闭响应时间	50 ms（压力降至 100 至 90%）
电气连接形式	一体浇铸电缆，长度 10,000 mm (10 m)，不可拆卸
气动连接接口	内螺纹 G 1/4（接口 1、2、3）；M5 辅助先导口
阀体材料	玻璃纤维增强聚酰胺 (PA)
螺纹套管材质	黄铜 (FM03 法兰接口形式)
密封材料	聚氨酯 (PUR) 与 丁腈橡胶 (NBR)
复位机制	气动弹簧 + 机械弹簧复合复位
手动操作机构	标配自带，按压并旋转 90° 卡位锁定
防护等级	IP65
安全完整性等级	符合 IEC 61508 标准，最高可达 SIL 2

回路功能与操作方式

6518 型采用伺服膜片阀座结构。在断电状态（回路功能 C）下，进气口 1（P）受阻切断，工作口 2（A）与排气口 3（R）相通释放背压。线圈施加 24 V UC 电源后，先导阀芯动作打开控制通道，气压驱动主阀芯换向，使供气口 1 导通至工作口 2，同时阻断排气口 3。

断电状态（常闭 - 作用方式 C）： 供气口 1 (P/NC) ----[ 截止关闭 ] 工作口 2 (A/OUT) <===============> 排气口 3 (R/NO) [排空]

通电动作状态： 供气口 1 (P/NC) <===============> 工作口 2 (A/OUT) 排气口 3 (R/NO) ----[ 截止关闭 ]

阀芯复位依托内部机械弹簧与气动弹簧的协同作用，确保阀门即使在长期停运后依然保持敏捷换向。阀体侧面配备机械手动旋钮：调试时按下旋钮并顺时针旋转 90° 即可进入手动保持锁定位置。

操作限制说明

手动操作钮仅允许在断电状态下执行触发。在电气回路恢复通电前，必须将手动操作钮旋转复位至原始非锁定位置。

防爆认证与安全规范

订货号 20139986 采用浇封型（Ex mb）防爆结构，AC10 系列电磁线圈绕组、内部整流电路与连接引线均整体浇铸于阻燃环氧树脂之中。

认证体系	证书编号与防爆标志
ATEX 证书	EPS 18 ATEX 1 232 X
ATEX 标志	II 2 G Ex mb IIC T6 Gb II 2 D Ex mb IIIC T80 °C Db
IECEx 证书	IECEx EPS 18.0110X
IECEx 标志	Ex mb IIC T6 Gb Ex mb IIIC T80 °C Db
允许安装形式	满足 T6/T80 °C 级别的单独安装形式

介质温度限制要求

运行中介质最高温度不得超过允许温度等级（T6：+85 °C）扣除 5 K 后的限值（即最高允许介质温度为 +80 °C）。20139986 标称工作介质范围为 -10 °C 至 +55 °C。

防静电与粉尘安全须知

严禁在产生强静电荷或粉尘气动输送的危险区域使用本设备。外壳塑料表面仅允许使用湿布或防静电布擦拭，严防静电放电引燃危险气体。

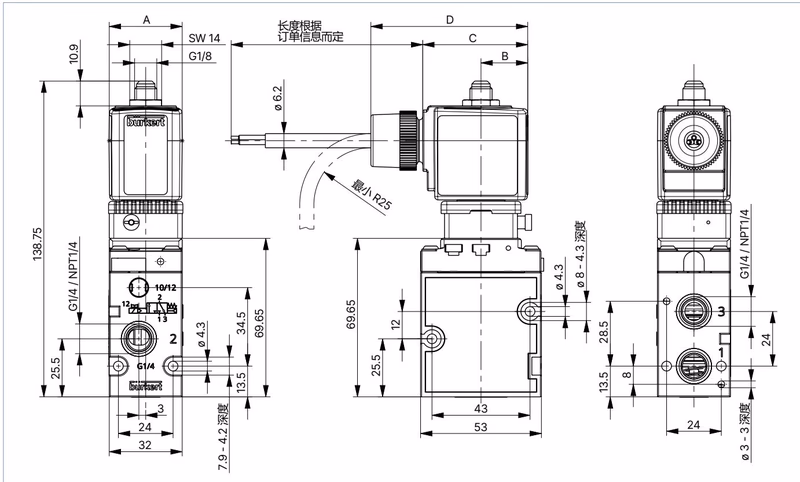

外形尺寸与安装要求

6518 型支持任意安装姿态，推荐执行机构朝上垂直安装。阀体设有通孔，可直接使用 M4 螺钉紧固在平整基面上。

连接部位	螺纹规格	推荐紧固扭矩	最大允许扭矩
阀体直接墙壁安装	M4 螺钉	2.0 至 5.0 Nm	5.0 Nm
主气动管路接口 (1, 2, 3)	内螺纹 G 1/4	4.0 至 7.0 Nm	20.0 Nm
辅助先导气源接口	内螺纹 M5	1.0 至 1.2 Nm	3.0 Nm
线圈固定螺母	六角螺母 (AC10)	—	5.0 Nm

管路连接前须清理管内污垢，建议在进气口 1 前端 500 mm 范围内安装过滤精度不低于 500 μm 的过滤器。10 米浇封引出线包含三根芯线：

• 黄绿双色线：保护接地导体 (PE)
• 黑色线：中性线 / 阴极 (-)
• 黑色线：相线 / 阳极 (+)

线圈旋转调节

使用开口扳手松开线圈顶部锁紧螺母后，线圈可沿导向管以 4 × 90° 方向自由转动。调整至合适出线角度后，重新将螺母拧紧至最大 5.0 Nm。

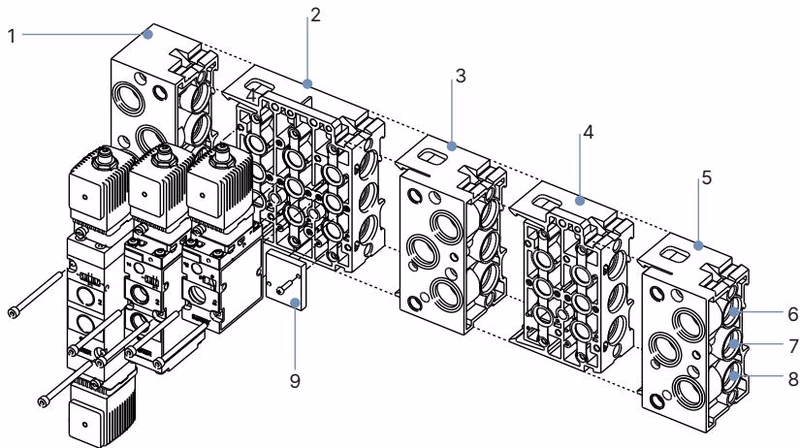

MP07 型底板阀块集成安装

6518 型既可单独使用，亦可借助 MP07 型模块拼装底板组合为多阀集中气路阀块。底板可通过 35 mm DIN 导轨（50022 或 50023）或螺钉固定在壁面上，单个阀块最多支持 12 个阀位集成。

编号	模块元件	功能说明
1	左端板连接模块	提供公共 G 1/2 供气接入口
2	3 阀底板基本模块	承载 3 个阀位的气路单元底座
3	中间连接模块 / 右模块	实现多级压力隔断或辅助进气补充
4	2 阀底板基本模块	承载 2 个阀位的气路单元底座
5	右端板连接模块	汇流排末端排气接口单元
6, 7, 8	供气通道 3(R)、1(P)、5(S)	阀块内部集中排气与进气通道
9	空工位盖板	用于封闭未安装阀门的闲置接口位

阀块组合温升限制

标准 6518 型完全支持密集阀块组装。但若采用 Ex mb 防爆线圈拼装且各阀功耗不一致时，环境温度不得超过 +40 °C。订货号 20139986 达到 T6 温度等级的前提条件为单独安装。

订货信息与选型明细

订货号	型号与回路功能	公称通径	额定流量 QNn	电压 / 功耗	压力范围	接口与电缆规格
20139986	6518型 作用方式 C (常闭)	DN 8.0 mm	1300 l/min	24 V UC / 3 W	2.0 至 10.0 bar	G 1/4，10米浇封电缆 (Ex mb T6)
350443	6518型 作用方式 C (常闭)	DN 8.0 mm	1300 l/min	24 V UC / 3 W	2.0 至 10.0 bar	G 1/4，3米浇封电缆 (Ex mb T5)
350449	6518型 作用方式 C (常闭)	DN 8.0 mm	1300 l/min	110 V UC / 3 W	2.0 至 10.0 bar	G 1/4，3米浇封电缆 (Ex mb T5)
350451	6518型 作用方式 C (常闭)	DN 8.0 mm	1300 l/min	230 V UC / 3 W	2.0 至 10.0 bar	G 1/4，3米浇封电缆 (Ex mb T5)
350452	6518型 作用方式 D (常开)	DN 8.0 mm	1300 l/min	24 V UC / 3 W	2.0 至 10.0 bar	G 1/4，3米浇封电缆 (Ex mb T5)
