PN25
宝德（BURKERT）2920 型斜座阀由一个手动执行机构和一个由优质不锈钢制成的两通阀体组成。该手动操作阀门采用流量经过优化的阀体，应用范围广泛，既可用于关闭中性介质，也可用于关闭腐蚀性气体和液体介质。久经考验的自动调节主轴密封件可确保最佳的密封性，因此即使在频繁切换的情况下也能实现低维护运行。根据不同的应用，由 PTFE 或 PEEK 制成的软密封件可确保即使在苛刻的工作条件下也能实现可靠的阀座密封性。
该执行机构由优质塑料 (PPS) 制成，适合在要求严苛的环境中使用。它有一个光学位置指示器，还可选配行程限制器和锁定装置。
产品特点
- 高流量
- 使用寿命长
- 坚固耐用的执行机构，可选配行程限制器和锁定装置
- 流量经过优化的不锈钢外壳，带螺纹接口、卡盘接口或焊接接口
常规技术参数
| 产品特征 | 规格 |
|---|---|
| 设计类型 | 开/关角座阀 |
| 接口公称直径 | DN 10~DN 80, NPS 3/8~NPS 3 |
| 流向 | 与关闭方向相反 (阀座下) |
| 工作压力 | 0 bar(g)~25 bar(g) |
| 公称压力 | PN 25 (DIN EN 1333), Class 150 (DIN EN 1759) |
| 阀座泄漏 | 泄漏率 A (根据 DIN EN 12266-1)，阀座密封件采用 PTFE 和 PEEK，测试介质为空气 |
| Kv 值 | 1.6~140 m³/h |
| 工作介质 | 蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂 |
| 介质温度 | -40 °C~+230 °C |
| 粘度 | 最大 600 mm²/s |
| 环境温度 | -10 °C~+60 °C |
| 安装位置 | 任意，最好执行机构朝上 |
认证和符合性
- 防爆 (ATEX/IECEx)： 可选 (适用于变量代码 PX51)。作为 2 类设备适用于 1/21 区和 2/22 区。II 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db。
- 饮用水： 适用于饮用水领域。这些材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。
- 食品和饮料/卫生：
- FDA——《联邦法规汇编》(适用于版本代码 PL02)
- USP——美国药典委员会 (适用于版本代码 PL04)
- 欧洲议会和理事会 EC 法规 1935/2004 (适用于版本代码 PL01、PL02)
- 中华人民共和国食品 GB 标准 (适用于变量代码 PL10)
ATEX 防爆警告
对于带有防爆认证 (PX51) 的设备，静电会导致爆炸危险。必须将执行机构和阀体接地。只能用湿布或防静电布轻轻擦拭设备表面。电导率 ≤100 pS/m 的介质仅当流速不超过 1 m/s 或通过特殊监控防止管道系统干涸时才可使用。

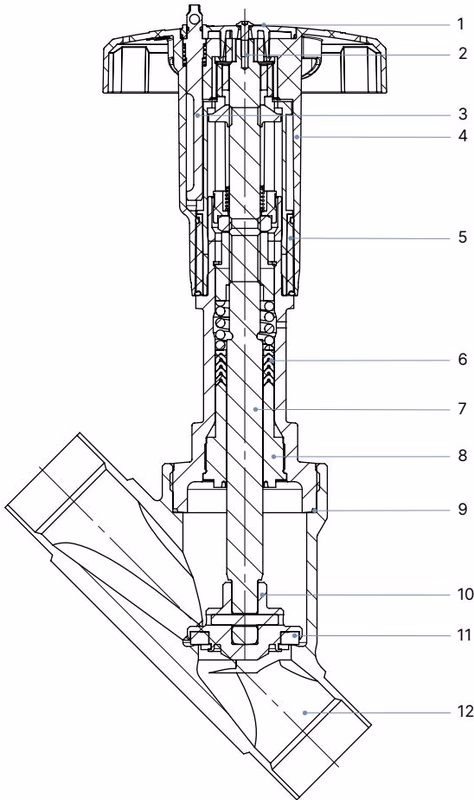

材料说明
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 盖板 | 聚酰胺 (PA) |
| 2 | 螺栓 | 不锈钢 1.4301 |
| 3 | 锁定销 | 不锈钢 1.4305 |
| 4 | 手轮 | 聚苯硫醚 (PPS) |
| 5 | 可视化位置指示器带刻度 | 聚酰胺 (PA) |
| 6 | 填料函 | PTFE V 形圈 (实心)，带弹簧补偿 |
| 7 | 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 8 | 导杆 | DN 15...50: PEEK; DN 65...80: 不锈钢 1.4401/1.4404 |
| 9 | 阀体密封件 | 石墨 |
| 10 | 摆板 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 11 | 密封垫圈 (可选) | PTFE 或 PEEK |
| 12 | 阀体 | 不锈钢 316L/CF3M |
尺寸
执行机构
| 接口公称直径 (DN) | NPS | 手轮直径 ∅ [mm] | B1 | H1 |
|---|---|---|---|---|
| 15 | 1/2 | 45 (S) | 148 | 148 |
| 20 | 3/4 | 45 (S) | 154 | 154 |
| 25 | 1 | 45 (S) | 163 | 163 |
| 32 | 1 1/4 | 45 (S) | 171 | 171 |
| 40 | 1 1/2 | 45 (S), 110 (M) | 224 | 224 |
| 50 | 2 | 110 (M) | 241 | 241 |
| 65 | 2 1/2 | 160 (L) | 290 | 290 |
| 80 | 3 | 160 (L) | 308 | 310 |

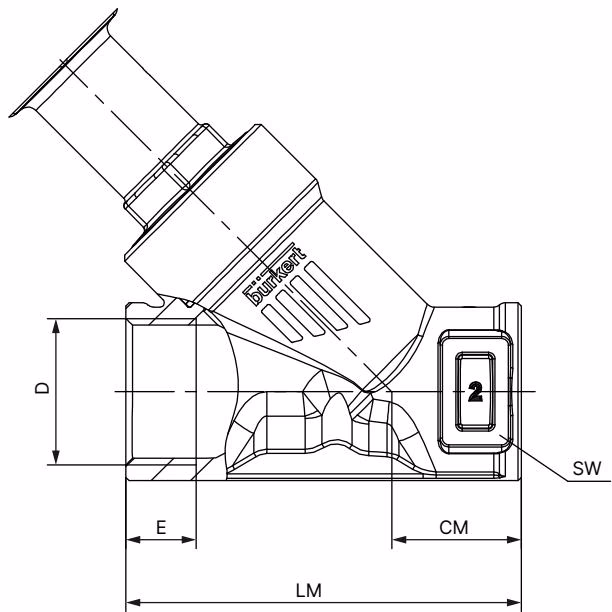

带螺纹接口的阀体

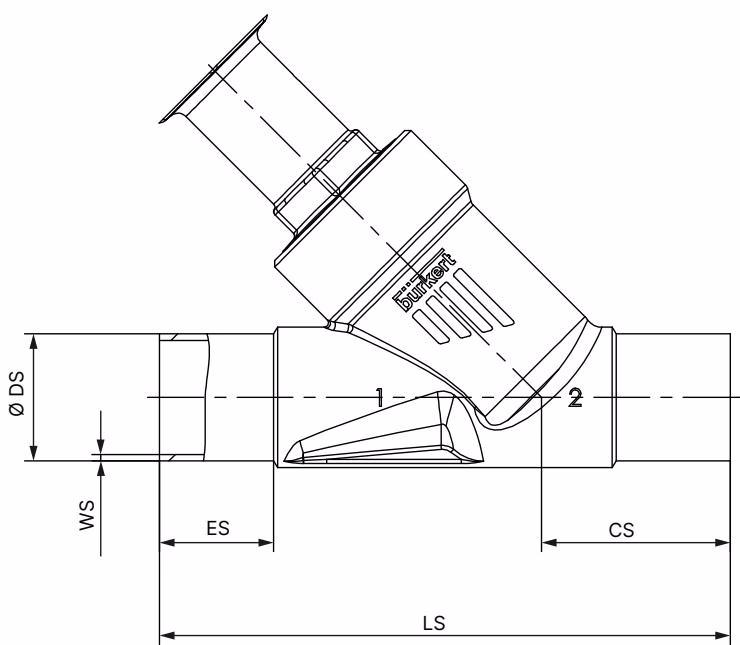

带有焊接接口的阀体

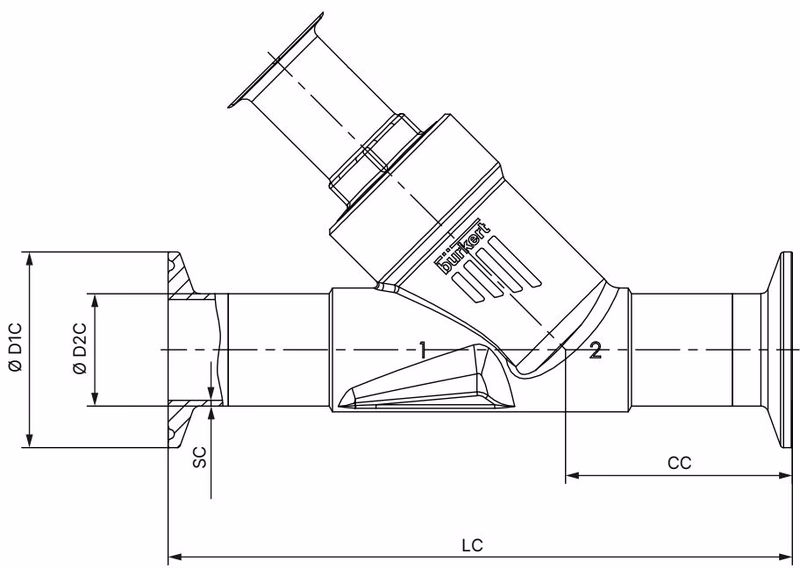

带卡箍接口的阀体
性能说明
在阀座下流向时的流体参数概览（螺纹接口 G, NPT 和 RC）
| DN | NPS | 阀座公称尺寸 [mm] | 手轮直径 ∅ | Kv 值 (水) [m³/h] | 最大工作压力 PTFE [bar] | 最大工作压力 PEEK [bar] |
|---|---|---|---|---|---|---|
| 8 | 1/4 | 15 | 45 (S) | 2.6 | 25 | 25 |
| 10 | 3/8 | 15 | 45 (S) | 5.4 | 25 | 25 |
| 15 | 1/2 | 15 | 45 (S) | 5.4 | 25 | 25 |
| 20 | 3/4 | 20 | 45 (S) | 11 | 25 | 25 |
| 25 | 1 | 25 | 45 (S) | 20 | 25 | 25 |
| 32 | 1 1/4 | 32 | 45 (S) | 30 | 25 | 25 |
| 40 | 1 1/2 | 40 | 45 (S) | 40 | 16 | 12.8 |
| 40 | 1 1/2 | 40 | 110 (M) | 40 | 25 | 25 |
| 50 | 2 | 50 | 110 (M) | 55 | 25 | 20 |
| 65 | 2 1/2 | 65 | 160 (L) | 91 | 24 | 19 |
| 80 | 3 | 80 | 160 (L) | 140 | 16 | 12.8 |
可选版本的使用极限
- 高温版本： 通过适配填料函，该版本适合针对蒸气、中性气体和其他高达 +230 °C 的载热介质的应用。
- 水版本： 对于水温高达 +200 °C 的应用，填料函的特殊配置可显著延长使用寿命。推荐用于所有水应用。
- 饮用水版本： 这些材料符合与最高 +85 °C 饮用水接触材料的评估原则 (UBA)。
- 低温版本： 适用于最低 -40 °C 的介质温度。
功能与操作
位置指示器
当您打开阀门 (逆时针转动手轮) 时，可以看见黄色位置指示器。手轮上的刻度决定了手轮的旋转位置 (50 个位置)。
流向
阀座始终逆着介质流向关闭。因此，应设置流向，使阀门在阀座下方达到流量。
行程限制 (可选)
阀门的最小和最大位置均可使用调节套筒进行调节。
锁定装置 (可选)
可以防止意外或未经授权操作阀门。锁定销有一个孔 (∅ 3.8)，可用挂锁锁上。
