宝德（Burkert）6014型（SKU 20142531）是一款直动式紧凑型两位三通柱塞电磁阀，最大通径可达 DN 2.5。止动器与柱塞导管焊接在一起，以提高耐压性和密封性。根据不同的应用，可以选择各种密封材质。Bürkert 专用底板接口（SFB）使该阀可组合安装在底板上，节省空间。
该阀门采用防震线圈系统，并提供多种选项，例如可直接安装在气动阀上的 Banjo 螺纹接口式、防爆版本，以及带有 Kick and Drop 线圈的节能脉冲式，用以降低运行期间的功耗。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 公称直径 | DN 1.5 至 2.5 |
| 回路功能 | C、D 和 T |
| 电磁线圈的耐热绝缘等级 | 聚酰胺线圈 B 级，环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED。间歇性运行 60% (30 分钟) 或使用 5 W 线圈 (可按需提供) |
| 工作电压 | 24 V DC, 24 V 50 Hz, 24 V 60 Hz, 110 V 50 Hz, 120 V 60 Hz, 230 V 50 Hz, 240 V 60 Hz (其他电压规格可按需提供) |
| 电压允差 | ±10% |
| 工作介质 | 技术真空、中性气体和液体 (如压缩空气、民用煤气、远距离输送的燃气、水、液压油、汽油) |
| 粘度 | 最大 21 mm²/s |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 | 最高 +55 °C |
回路功能
| 回路功能 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀，直动式，在断电位置关闭 (常闭) |
| D (WW D) | 二位三通电磁阀，直动式，在断电位置打开 (常开) |
| T (WW T) | 二位三通电磁阀，直动式，任意流向，在断电位置关闭 |
认证和符合性
符合性说明
查询时，必须指出以下所述认证或符合性。并非所有可订购的设备版本都会提供以下所述认证或符合性。根据欧盟符合性声明，产品符合欧盟指令。
- 防爆： 可选符合 2 类 (1/21 区) 和 3 类 (2/22 区) 的防爆认证，具备 ATEX 和 IECEx 证书。
- 北美 (美国/加拿大)： 可选 UL 列名认证、UL 认可、CSA 和 FM (Factory Mutual) 认证。提供加拿大注册编号 (CRN)。
- 饮用水： 适用于饮用水领域。材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。
- 食品和饮料/卫生： 针对特定版本代码，符合 FDA《联邦法规汇编》、USP (美国药典委员会) 和 EC 法规 1935/2004。
- 其他： 适用于船舶、海上设备和高速船的 DNV GL 分类。符合 DIN EN 45545 标准的轨道车辆防火要求。
材料

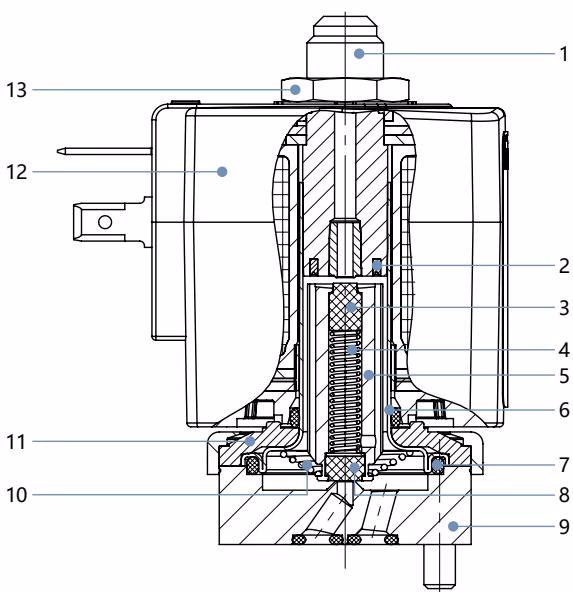

标准版本材料说明：
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 止动器 | 不锈钢 1.4105/430F |
| 2 | 短路环 | 铜 (黄铜版本)，银 (不锈钢版本) |
| 3 | 柱塞密封件 | FKM |
| 4 | 弹簧 | 不锈钢 1.4310/301 |
| 5 | 衔铁 | 不锈钢 1.4105/430F |
| 6 | 阀芯导向管 | 不锈钢 1.4303/305/308 |
| 7 | O型圈 | FKM |
| 8 | 柱塞密封件 | FKM |
| 9 | 阀体 | 黄铜，不锈钢 1.4305/303，不锈钢 1.4401/316 |
| 10 | 弹簧 | 不锈钢 1.4310/301 |
| 11 | 底板 | 钢，表面厚膜钝化 (黄铜版本)，不锈钢 1.4301/304 (不锈钢版本) |
| 12 | 线圈 | PA (聚酰胺)，环氧树脂 (高温版本) |
| 13 | 螺母 | 钢，表面厚膜钝化 (黄铜版本)，不锈钢 1.4305/303 涂覆 PTFE (不锈钢版本) |

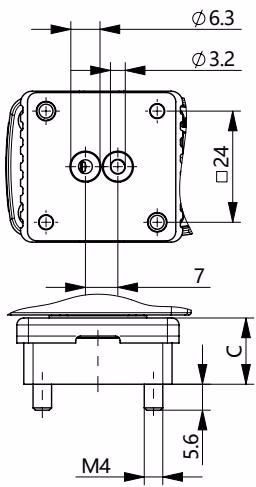

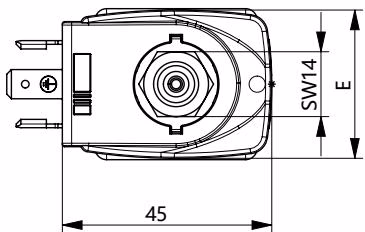

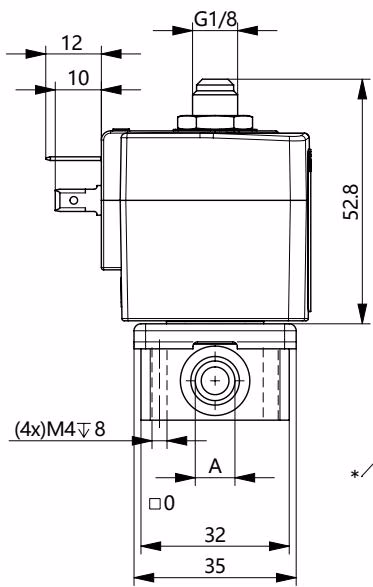

尺寸
注意
尺寸单位为 mm。
性能说明
功耗：
| 公称直径 [mm] | 线圈功率 [W] | 吸合 AC [VA] | 运行 AC [VA/W] | 打开 [ms] | 关闭 [ms] |
|---|---|---|---|---|---|
| 1.5 | 8 W AC 或 8 W DC (9) | 24 | 8 | 10...15 | 15...20 |
| 2.0 | 8 W AC 或 8 W DC (9) | 24 | 8 | 10...15 | 15...20 |
| 2.5 | 8 W AC 或 8 W DC (9) | 24 | 8 | 15...20 | 10...22 |
(在 +20 °C、阀门出口处 6 bar 压力时测量，打开：压力增加 0 至 90%，关闭：压力下降 100 至 10%)
其他作用方式下的使用 (最大工作压力 [bar])：
| DN | 作用方式 | A | B | C | D | T |
|---|---|---|---|---|---|---|
| 1.5 | C | 16 | 22 | 16 | 2 | 2 |
| 1.5 | D | 2 | 2.5 | 2 | 16 | 2 |
| 1.5 | T | 10 | 16 | 10 | 6 | 6 |
| 2.0 | C | 10 | 14 | 10 | 1 | 1 |
| 2.0 | D | 1 | 1.5 | 1 | 10 | 1 |
| 2.0 | T | 6 | 10 | 6 | 4 | 4 |
| 2.5 | C | 6 | 9 | 6 | 0.7 | 0.7 |
| 2.5 | D | 0.7 | 1 | 0.7 | 6 | 0.7 |
| 2.5 | T | 3.5 | 6 | 3.5 | 2.5 | 2.5 |
产品安装
带反转驱动的脉冲版本控件
- 仅将不带电线的电气连接插头用于脉冲版本。
- 脉冲持续时间最短 50 ms。
极性 (在线圈上用标签标记)：
- switch ON +: 阀门打开 ((+) 接端子 2 和 (-) 接端子 1)+ switch OFF -: 阀门关闭 ((+) 接端子 1 和 (-) 接端子 2)
