宝德（BURKERT）20149691 (3280 型) 直动式电动阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要使用能量。此特性可以大幅降低设备的能源需求，从而提高效率。20149691 型号具体配备 1/2" G 螺纹黄铜阀体、FKM 密封件、0-6 bar 压力范围以及集成定位器。

主要特点：

• 执行机构与介质无接触
• 出色的调节范围和快速的响应时间
• 低电耗
• 接口公称直径 DN 8...15
• 集成定位器，实现精确控制

常规技术参数

属性	参数值
密封材料	FKM 适用于中性气体 (其他版本提供 NBR 和 EPDM)
阀体材料	黄铜 (其他版本提供不锈钢)
公称直径	DN 8...DN 15, NPS 1/4, 3/8, 1/2
流向	与关闭方向相反 (阀座下)
设计类型	直座控制阀
重量	约 0.7 kg
调节器版本	定位器 (提供标准开/关和过程控制器版本)
工作压力	0...6 bar(g) (可选高压版本高达 22 bar(g))
负载周期	高达 100% (取决于介质温度和环境温度)
工作电压	24 V DC ± 10% (最大残余波纹度 10%)
功耗	保持功率 <1 W；最大 8 W (DN 2...DN 6) 或最大 12 W (DN 8 和 DN 10)
介质温度	FKM, NBR: 0 °C...+70 °C (EPDM: -30 °C...+70 °C)
环境温度	-10 °C...+60 °C
防护等级	IP54

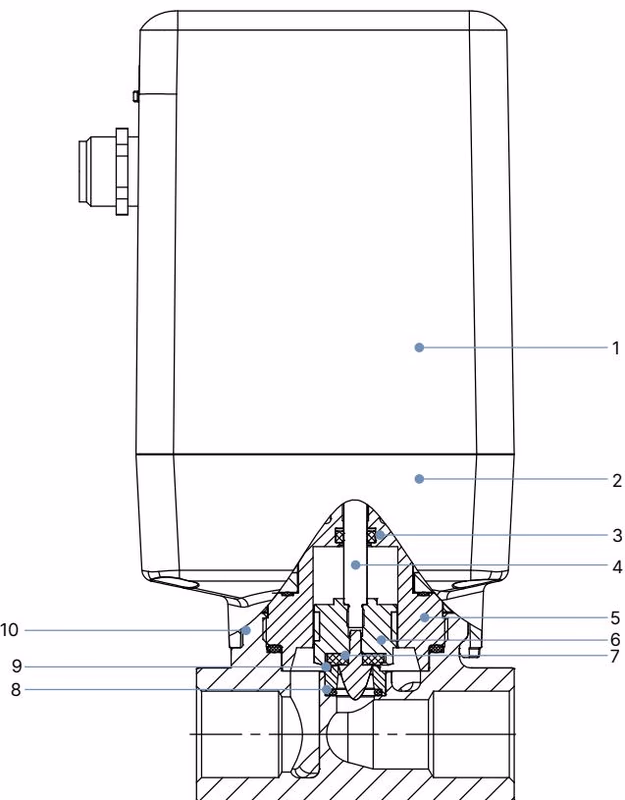

材料说明

执行机构

编号	元件	材料
1	外壳盖	PC (聚碳酸酯)
2	机壳底部	PPS (聚苯硫醚)

阀体

编号	元件	材料
3	阀杆密封件	FKM/EPDM/NBR
4	阀杆	不锈钢 1.4305
5	上阀体	黄铜或不锈钢 1.4305
6	滑动轴承引导的活塞	PTFE / 不锈钢 1.4305
7	弹性阀座密封圈	FKM/EPDM/NBR
8	O型圈	FKM/EPDM/NBR
9	阀座	不锈钢 1.4301/1.4305
10	阀体	黄铜或不锈钢 AISI 316L

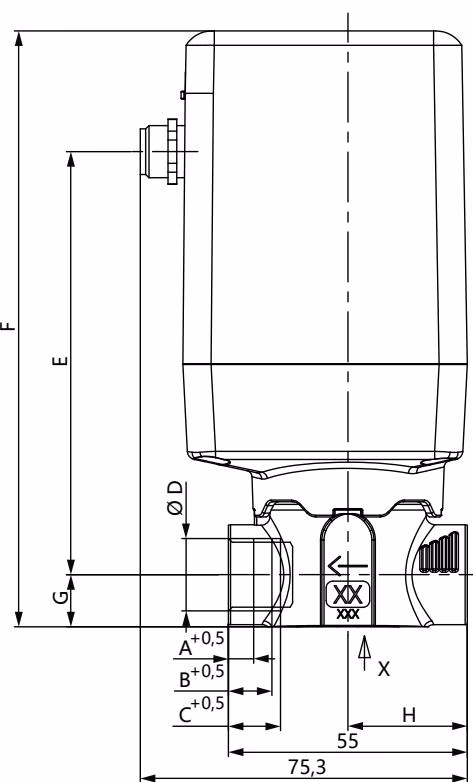

尺寸

螺纹版本

A	B	C	D	E	F	G	H
-	-	12	G 3/8	97.4	137.2	12	27.5
6	10.3	-	NPT 3/8	97.4	137.2	12	27.5
-	-	12	G 1/4	96.4	134.2	10	27.5
5.8	10	-	NPT 1/4	96.4	134.2	10	27.5
-	-	14	G 1/2	97.4	139.2	14	29.5
8.2	13.7	-	NPT 1/2	97.4	139.2	14	29.5

注意：尺寸单位为 mm。

性能说明

压力范围 (标准版本)

阀门功能	阀座公称尺寸	管道接口	Kvs 值 [m³/h]	压力范围 [bar(g)]
控制阀, 在电源故障时无安全位置	1	G 1/4	0.030	0...6
	1.5	G 1/4	0.065	0...6
	2	G 1/4	0.130	0...6
	3	G 1/4	0.300	0...6
	4	G 3/8	0.500	0...6
	5	G 3/8	0.750	0...6
	6	G 3/8	0.900	0...6
	8	G 1/2	1.500	0...6
	10	G 1/2	1.900	0...6

负载周期限制

负载周期是电动阀中的重要因素。电机的自热限制了最大负载周期。环境温度较高会额外增加由于过热而造成损坏的风险。如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。

产品操作

定位器版本

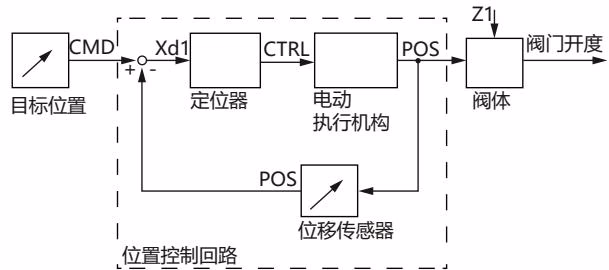

定位器版本中的比例阀将外部标准信号，即位置设定值转化为阀门位置。根据位置设定值调节执行机构的位置。通过位移传感器检测电动阀的当前位置 (POS)。定位器将该位置实际值与指定为标准信号的设定值 (CMD) 进行比较。如果存在调节差 (Xd1)，则向调节执行机构发送一个电机控制信号，作为操纵变量。Z1 代表干扰量。

阀门的两个终端位置通过 LED 状态灯发出信号。另外，通过位移传感器获取的位置实际值通过圆形连接器 M12 输出。
