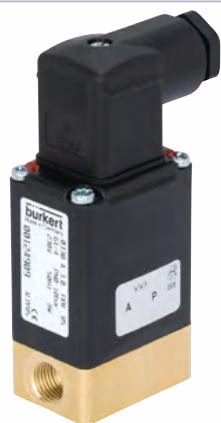

宝德 BURKERT 20294（0330型）是一款直动式介质隔离枢轴电枢电磁阀。该型号为二位二通（常闭）版本（作用方式 A），配备黄铜阀体、NBR密封件和 G 1/4 内螺纹接口。其公称压力范围为 0 至 10 bar，采用 24 V DC 供电。电磁线圈采用高度耐化学性的环氧树脂压制而成，线圈系统与介质之间通过隔膜系统隔开。

• 直动式介质隔离阀，公称直径达 DN 5
• 免维护枢轴电枢技术
• 防振、模块化线圈系统
• 手动操作组件使用方便、坚固耐用

常规技术参数

参数	数值
公称直径	DN 3.0 mm
回路功能	A (二位二通电磁阀，直动式，在断电位置关闭)
电磁线圈的耐热绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED
切换时间 (DC)	打开：10...20 ms / 关闭：10...20 ms
功耗 (DC)	冷：11 W / 热：8 W
电压允差	±10%
工作介质 (NBR)	中性介质，如压缩空气、民用煤气、水、液压油、不含添加剂的油和油脂、氧气
粘度	最大 37 mm²/s
电气连接	插头接线片符合 DIN EN 175 301-803 标准 A 型，适用于电缆插头 2518 型
防护等级	IP65，带电缆插头
安装位置	任意，建议执行机构向上
环境温度	最高 +55 °C

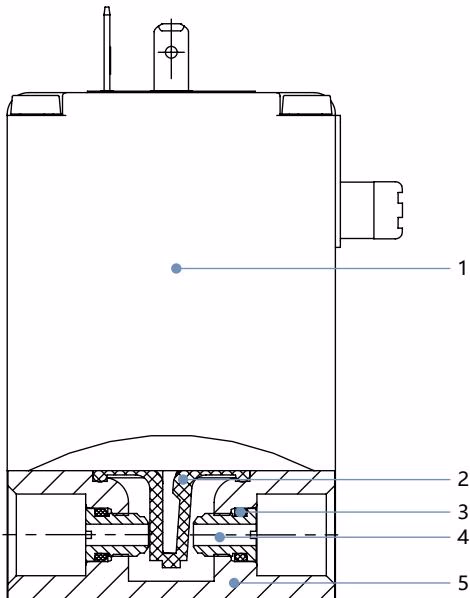

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	膜片	NBR
3	O型圈	NBR
4	阀座	黄铜
5	阀体	黄铜

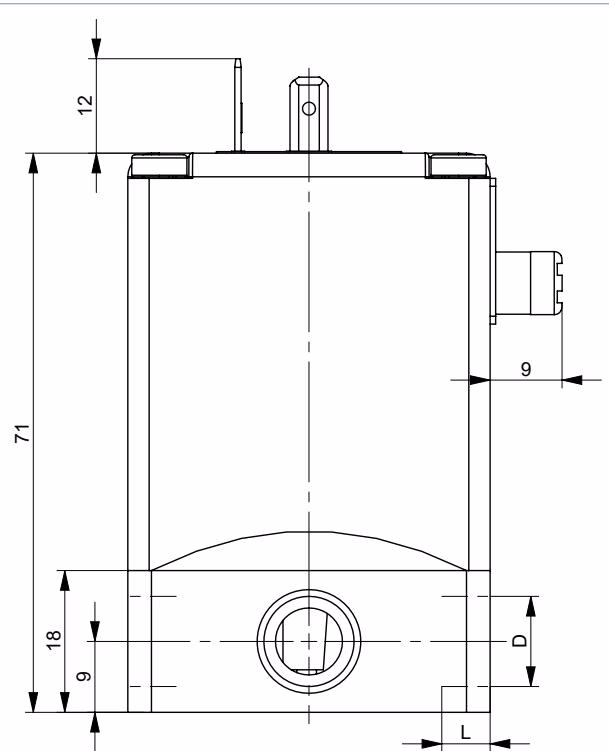

尺寸

可通过底部现有的开孔固定设备。开孔图为 38x24。金属阀体需使用 M4 螺栓。对于金属阀体，中间连接处的最小螺纹长度为 7.5 mm。

D1	L1	D2	L2
G 1/8	9	-	-
G 1/4	9	NPT 1/4	7.5

安装与电气连接

危险！

系统/设备中的高压会导致受伤风险 ▶ 在设备或装置上工作之前，请关闭压力并对管路进行排气/排液。

触电会导致受伤风险 ▶ 在系统或设备上工作之前，请关闭电源并防止重新启动。 ▶ 遵守适用的电气设备事故预防和安全法规。

为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器（≤ 500 µm）。

标准设备的接口分配（作用方式 A）：

• 接口 1：P
• 接口 2：A
• 接口 3：-

将 L1/+ 和 N/– 连接到端子 1 和 2，无需区分极性。连接保护导体。拧紧电缆插头，注意最大扭矩为 1 Nm。
