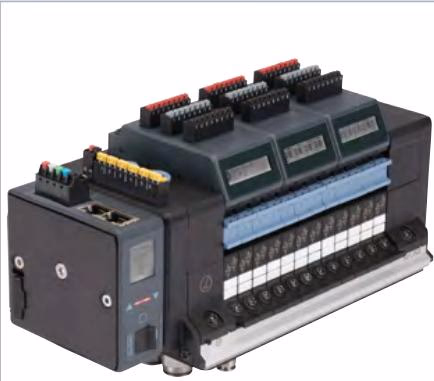

宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。
主要特点：
- 可安全关闭阀门
- 通过 PROFINET S2 提高系统可用性（系统冗余）
- 通过气动功能实现过程安全性
- 优化开关柜底板安装
- 防爆版本：ATEX / IECEx 2 区，CCC，cURus HazLoc CL I, II, III Div 2
常规技术参数
| 产品特征 | |
|---|---|
| 材料 | |
| 外壳 | PA (聚酰胺) |
| 密封件 | NBR 和 PUR |
| 单阀片宽度 | 11 mm |
| 手动开关 | 可选手动，带键控手动、锁扣 |
| 阀槽的数量 | 最大 24 |
| 可控最大阀数 | 最大 48 |
| 中间供排气模块 | 在 16/20/24 阀槽时已选此模块 |
| 性能数据 | |
| 压力范围 | 真空至 10 bar |
| 外部供气 (辅助先导空气) | 3 至 10 bar |
| 流量 QNn 值 (空气) | 310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量) |
| 在热插拔功能时流量 QNn 值 (空气) | 流量减少约 3% |
| 额定运行模式 | 连续运行 (100% ED) |
| 电气参数 | |
| 工作电压 | 24 V DC (电压允差 ±10%) |
| 每个阀门的标称功率 | 0.7 W (功率下降之后 0.175 W) |
| 每个阀门的额定电流 | 29 mA (功率下降后 10 mA) |
| 是否配位置反馈 DI 接点 | 最大可配 48 DI |
| 电击防护 | III 符合 DIN EN 61140, VDE 0140 |
| 介质参数 | |
| 工作介质 | 无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器) |
| 压缩空气质量 | ISO 8573-1: 2010, 等级 7.4.4 |
| 认证和符合性 | |
| 防护等级 | 裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65 |
| 类型评级 (NEMA 250) | 封闭控制柜中的 4X 型 (8652 型带不锈钢版本) |
| 环境与安装 | |
| 安装位置 | 任意 |
| 存放温度 | -20 °C 至 +60 °C |
| 环境温度 | -10 °C 至 +55 °C |
铝质快装底板 AirLINE Quick

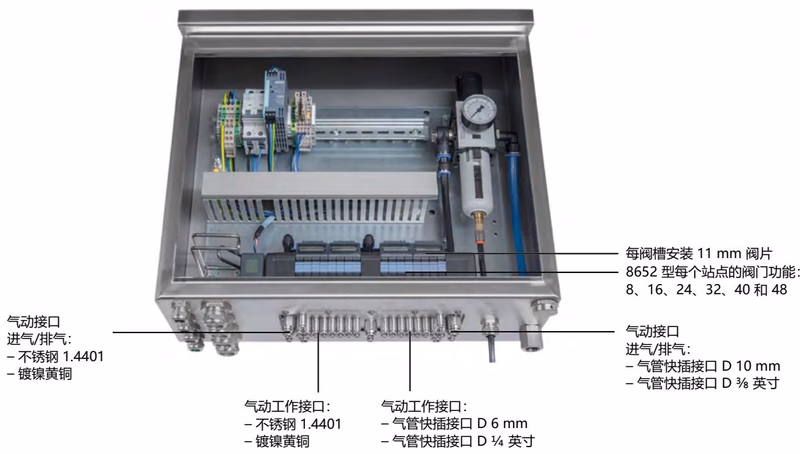

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
| 产品特征 | |
|---|---|
| 材质 | |
| AirLINE Quick 适配器板 | 不锈钢 1.4301 / 阳极氧化铝 |
| 工作-气管快装接口 | 不锈钢 1.4401 / 镀镍黄铜 |
| 每个站点的阀门功能 | 8、16、24、32、40 和 48 |
| 连接方式 | |
| 气动进气/排气 | 气管快插接口 D10 mm, 3/8 英寸 |
| 工作-气管快装接口 | 气管快插接口 D6 mm, 1/4 英寸 |
回路功能
8652 型支持多种标准回路功能，包括二位三通（作用方式 C、D）、二位五通（作用方式 H、Z）和三位五通（作用方式 L、M、N）电磁阀。
SIA 版本（用于与安全相关的关闭）： 用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
外形尺寸

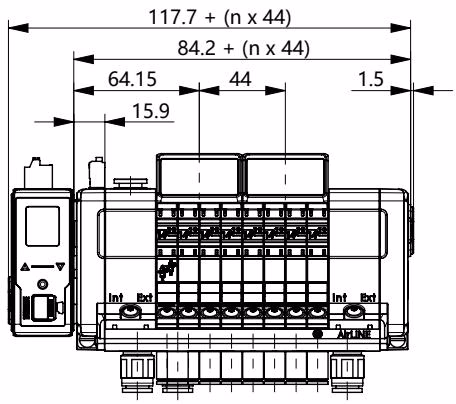

4 阀槽、8 阀槽和 12 阀槽版本
| 版本 | A | B | C | m | n |
|---|---|---|---|---|---|
| 4 阀槽 | 66 | - | 4 x M5 | 3 | 1 |
| 8 阀槽 | 35 | 111 | 8 x M5 | 7 | 2 |
| 12 阀槽 | 77 | 154 | 10 x M5 | 11 | 3 |

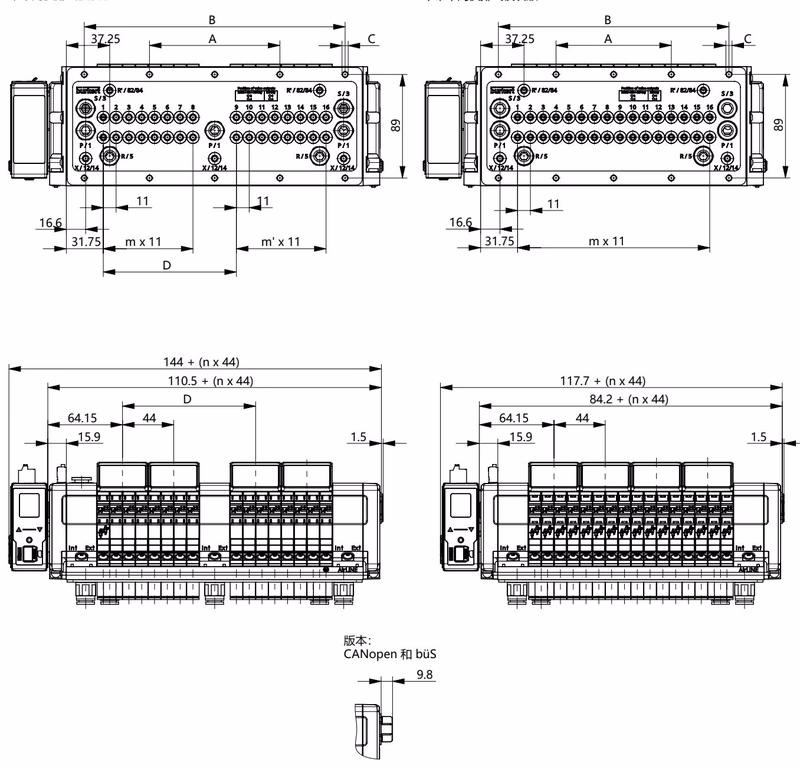

16 阀槽、20 阀槽和 24 阀槽版本
| 版本 | A | B | C | D | m | m' | n |
|---|---|---|---|---|---|---|---|
| 16 阀槽 + 底板款,带中间供排气模块 | 112 | 224 | 10 x M5 | 114.3 | 7 | 7 | 4 |
| 20 阀槽 + 底板款,带中间供排气模块 | 134 | 268 | 10 x M5 | 158.3 | 11 | 7 | 5 |
| 24 阀槽 + 底板款,带中间供排气模块 | 156 | 312 | 10 x M5 | 158.3 | 11 | 11 | 6 |
| 16 阀槽 + 底板款,无中间供排气模块 | 99 | 198 | 10 x M5 | - | 15 | - | 4 |
| 20 阀槽 + 底板款,无中间供排气模块 | 121 | 242 | 10 x M5 | - | 19 | - | 5 |
| 24 阀槽 + 底板款,无中间供排气模块 | 143 | 286 | 10 x M5 | - | 23 | - | 6 |
产品安装

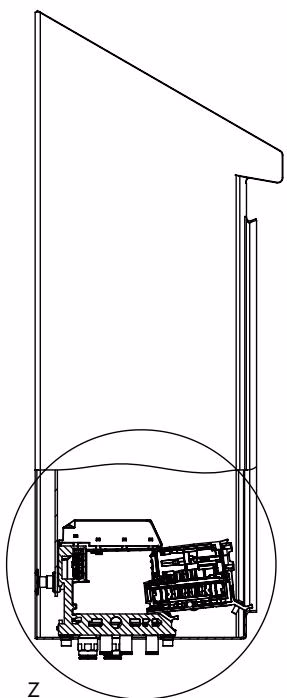

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。
配置示例

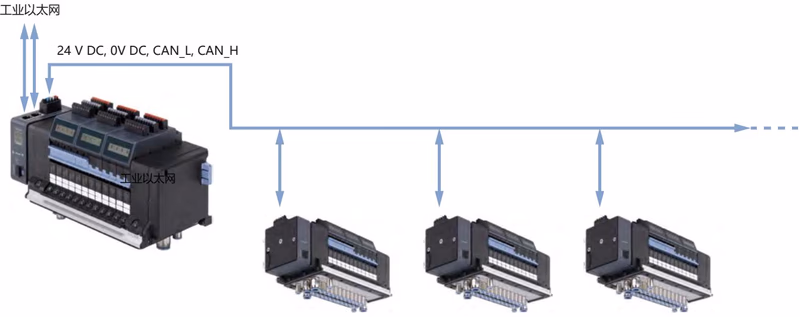

下图显示了一个网络示例，其中以带工业以太网版本（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
潜在爆炸区域中的安全提示
一般性使用的特殊条件
- 对于防爆保护型式“ec”，将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-7 防爆保护型式“ec”适用要求的箱体中，且箱体防护等级至少为 IP54。
- 对于防爆保护型式“tc”（粉尘），将设备安装在符合 EN/IEC 60079-0 和 EN/IEC 60079-31 防爆保护型式“tc”适用要求的箱体中，且箱体防护等级至少为 IP6X。
- 只能在如 IEC 60664-1 规定的污染等级至少为 2 级的区域内使用设备。
- 确保瞬态保护的设置值不超过设备供电接口额定峰值电压的 140%。
- 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS 和数字输入，连接端子只能在断电状态下插入或拔出。
- 禁止在当前爆炸性环境中使用热插拔功能。如果可以借助合适的测试设备来证明并确保在一定时间内不存在爆炸性环境，则在此期间允许借助热插拔移除/插入阀门。
