宝德（Burkert）323684 Type 6213 是一款伺服辅助式二位二通隔膜阀，专为控制、切断和定量添加粘度高达 21 mm²/s 的中性介质而设计。阀门通过膜片的弹簧连接辅助打开。标准版本需要最小压差才能完全打开。323684 型号配备黄铜阀体、NBR 密封件、G1 内螺纹接口，并在 24V 电压下运行。为了减少操作过程中的功耗，可提供采用双线圈技术并集成 Kick and Drop (KD) 电子元件的线圈。

常规技术参数

属性	规格
密封材料	NBR、FKM、EPDM
阀体材料	黄铜（符合 DIN EN 50930-6）、不锈钢 1.4408
线圈材料	聚酰胺、环氧树脂（绝缘等级 H）
公称直径	标准：DN 10...DN 40
负载周期	连续运行 100% ED；KD 线圈每分钟最多开关 6 次
电压允差	±10%
防护等级	IP65（带电气连接插头 2518 型）

回路功能

作用方式 A (WW A)： 二位二通电磁阀，伺服辅助，在断电位置关闭。

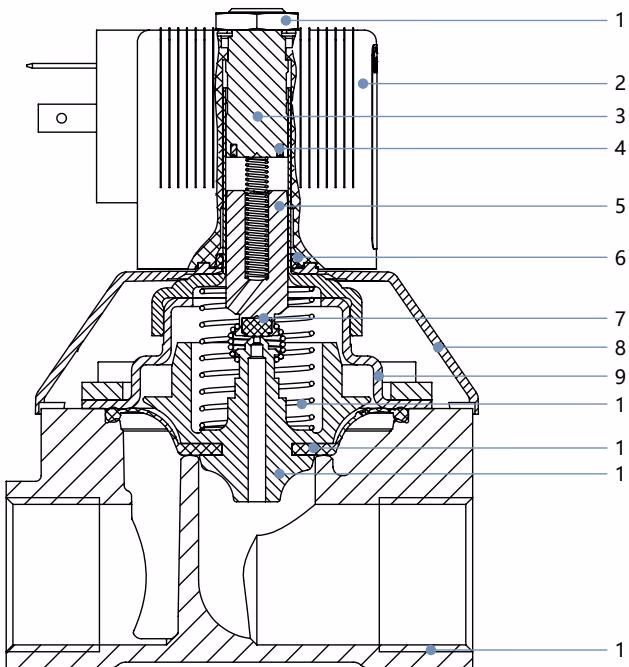

材料说明

编号	元件	材料
1	螺母	钢（厚膜钝化）、不锈钢 1.4305（PTFE 涂覆）
2	线圈	聚酰胺或环氧树脂
3	止动器	不锈钢 1.4113
4	短路环	带黄铜阀体：铜 (Cu)；带不锈钢阀体：银 (Ag)
5	衔铁	不锈钢 1.4113
6	O 型圈	FKM
7	阀芯密封件	NBR、FKM、EPDM
8	保护罩	PA6
9	盖子	DN 10...DN 25：不锈钢 1.4301；DN 40：黄铜、不锈钢 1.4408
10	弹簧	不锈钢 1.4310
11	膜片	NBR、FKM、EPDM
12	膜片支架	PPSGF40 与黄铜或不锈钢部件组合
13	阀体	黄铜、不锈钢 1.4408

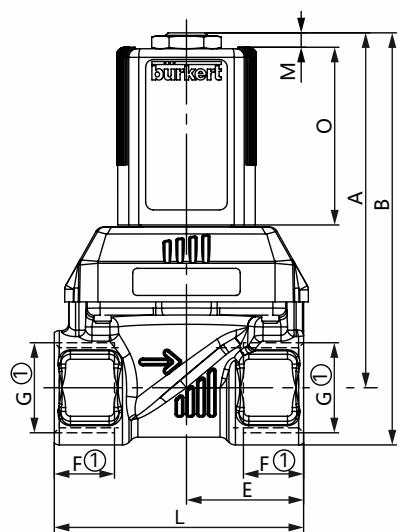

尺寸

标准版本

DN	A	B	C	D	E	G	L	SW	线圈尺寸
10	71.1	82.1	36	46	22	G 1/4, G 3/8	50	22	5 和 6
13	82.6	95.9	44.5	56.7	27.25	G 1/2	58	27	5 和 6
20	99.6	120.1	65	76.6	37.5	G 1	80	41	5 和 6
25	143.4	163.4	77	88	46	G 1	95	41	K 和 L
40	165.4	200.4	104.5	117	64	G 2	132	70	K 和 L

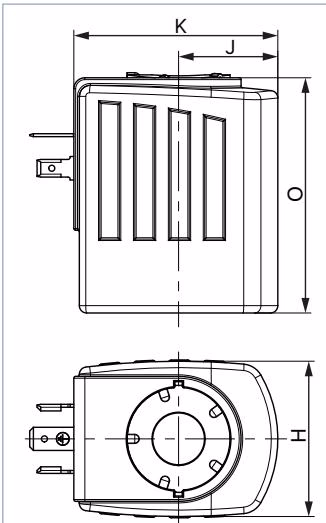

线圈尺寸

线圈尺寸	H	J	K	O	M
5	32	20.5	45	41	3.4
6	40	23.5	51	41	3.4
K	42	27	55.5	64	7
L	65	37.5	72	64	7

安装

高压导致受伤风险

在松开管路或阀门之前，关闭压力并给管路排气。

触电导致受伤风险

将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

安装位置

安装位置任意，建议执行机构朝上。

1. 清洁管路中的任何污染。
2. 在阀门入口上游安装集污器 (≤ 500 µm)。
3. 使用开口扳手将设备固定在阀体上，然后拧入管路。请勿将线圈用作杠杆臂。
4. 注意流向：阀体上的箭头指示流向。

维护与故障排除

维护不当导致受伤风险

维护只能由获得授权的技术人员使用合适的工具进行。防止系统意外启动。

线圈安装：

1. 将线圈外壳滑到阀芯导向管上。
2. 用螺母拧紧线圈。务必使用开口扳手拧紧螺母。使用其他工具可能会损坏设备。
3. 检查保护导体。

故障排除：

• 阀门无法启动： 检查是否短路或线圈中断。确保阀芯或磁芯空间未受到污染。验证工作压力是否在允许的压力范围内。
• 阀门无法关闭： 检查阀门内部是否受到污染，或者膜片中的小控制孔是否被阻塞。
