宝德（BURKERT）329285（5282型）是一种伺服辅助式二位二通膜片电磁阀，专为中性介质的可靠控制、关闭和计量而设计。阀门需要一个最小压差才能工作。该特定型号配备满足欧洲饮用水要求的标准黄铜阀体，NPT 1/2 内螺纹接口，以及适用于 0 °C 至 +80 °C 温度范围的 NBR 密封件。只要转动管件上的二位三通先导阀，就可以将作用方式从常闭（NC）改为常开（NO）。电磁线圈采用耐化学腐蚀的环氧树脂压制而成，并且阀门配备了便于调试和测试的手动开关。

主要特点

• 伺服辅助式膜片阀： 最大公称直径可达 DN 65。
• 隔离膜片： 适用于腐蚀性介质和污染性介质。
• 可调切换时间： 关闭和打开时间可通过侧面节流螺钉分别设置。
• 手动操作组件： 方便使用的手动开关，便于系统调试。
• 可转换回路功能： 通过旋转先导阀可轻松在 NC 和 NO 之间切换。

一般技术参数

属性	参数值
公称直径	DN 13 (1/2 英寸)
回路功能	A - 不通电时常闭 (NC)
阀体材料	黄铜，符合 DIN EN 50930-6 标准
密封材料	NBR (丁腈橡胶)
线圈材料	环氧树脂 (绝缘等级 H 级)
工作电压	120 V / 60 Hz
负载周期	连续运行 100% ED
工作介质	中性气体、液体 (例如压缩空气、水、液压油)
介质温度	0 °C 至 +80 °C
环境温度	最高 +55 °C
防护等级	IP65 (配备正确连接的设备插座)

回路功能

5282 型阀门可配置不同的回路功能。329285 型号的交货状态为回路功能 A（常闭）。

• 作用方式 A (WW A)： 二位二通电磁阀，伺服辅助式，不通电时常闭位置。
• 作用方式 B (WW B)： 二位二通电磁阀，伺服辅助式，不通电时常开位置。

改变阀门功能

通过将先导阀旋转 180°，即可将回路功能从 NC 更改为 NO。注意：只有不超过 10 bar 的版本才可以改变作用方式。

认证和符合性

• 北美 (美国/加拿大)： UL 列名认证 (UL 429) 和 CSA 认证。
• 防爆保护： 提供可选的 ATEX/IECEx 版本 (类别 2，1/21 区)。
• 饮用水： 适用于饮用水领域 (材料符合 UBA 评估原则)。
• DNV GL 分类： 经认证可安装在所有 DNV GL 分类船舶上。

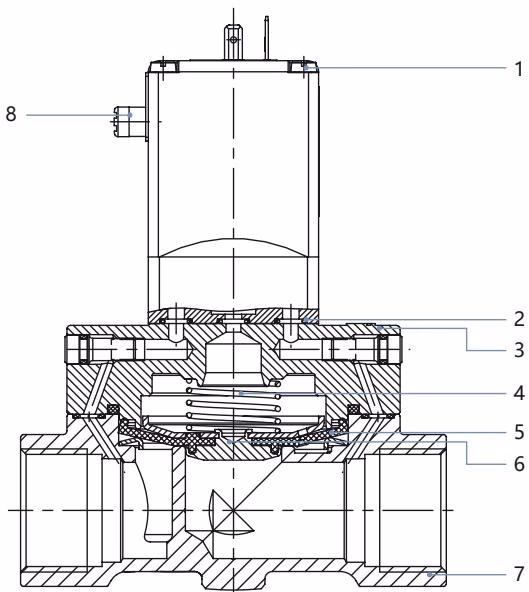

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR、EPDM、FKM
3	盖子	黄铜 (DN 13 不锈钢 1.4408/316)
4	弹簧	不锈钢 1.4310/302
5	膜片	NBR、EPDM、FKM
6	膜片支架	黄铜、不锈钢 1.4401/316
7	阀体	黄铜 (DN 13 不锈钢 CF3M)
8	手动开关	PA

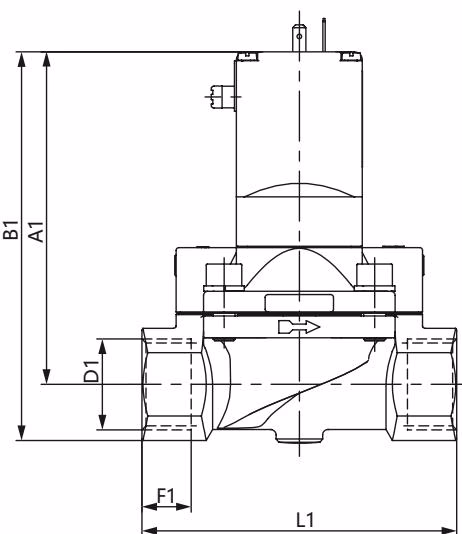

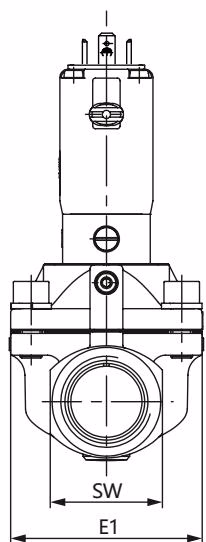

尺寸

标准螺纹版本

注意

尺寸单位为 mm。对于 NPT 螺纹，适用 D2 和 F2 尺寸。

安装与操作

安全提示

• 高压危险： 在松开管路和阀门之前，请关闭压力并给管路排气。
• 触电危险： 在干预设备或系统之前，请断电并在重新开机之前确保安全。
• 高温表面： 设备连续运行导致表面过热时，有灼伤危险。使设备远离易燃物质。

安装前： 对安装位置不做要求，建议驱动器朝上。安装前检查管道是否被污染，必要时进行清洁。为了使电磁阀安全地运行，必须在阀门入口的前方安装一个集污器 (≤ 500 µm)。

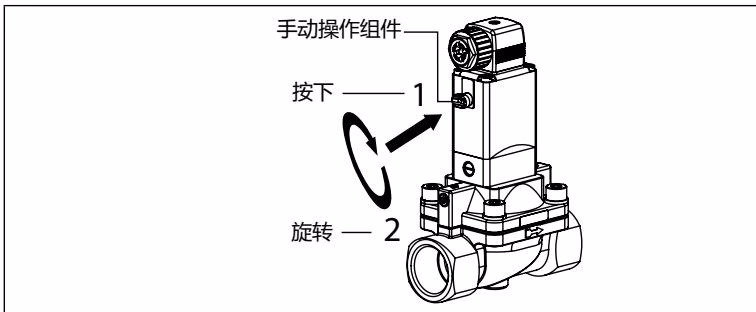

手动操作组件：

当心

当手动操作组件被锁定时，阀门不能再以电动方式被控制。

设置切换时间： 如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。液体介质在关闭时间较短的情况下会发生关闭冲击，这会导致隔膜使用寿命缩短。
