宝德（Bürkert）3361 型电动二通直座控制阀是适应高要求的控制任务和使用条件的理想解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。
如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。通过久经考验自行调整式填料函搭配可更换的顶盖，实现最长的使用寿命和最高的密封性。
常规技术参数
| 产品特征 | 说明 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100, NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻 |
| 流向 | 与关闭方向相反（阀座下） |
| 控制器版本 | 定位器或过程控制器（可选） |
| 重量 | 视版本而定，执行机构最大重量：AG2: 5.5 kg, AG3: 16 kg |
| 性能数据 | 说明 |
|---|---|
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)（可选） |
| 公称压力 | PN 25 / PN 40 (DIN EN 1333), Class 150 (DIN EN 1759) |
| Kvs 值 | 0.1 至 140 m³/h |
| 流量曲线 | 等百分比、线性（可按需提供） |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 理论调节比 | 达到 50:1 |
| 移动速度 | 6 mm/s (对于 AG2 1300 N), 4 mm/s (对于 AG2 2500 N), 3 mm/s (对于 AG3 7700 N 和 10000 N) |
| 电气参数 | 说明 |
|---|---|
| 工作电压 | 24 V DC ± 10 %（最大残余波纹度 10 %） |
| 防护等级 | III (DIN EN 61140) |
| 负载周期 | 100 % |
| 待机功耗 | 2 至 5 W |
认证和符合性
- 防爆（可选）： ATEX / IECEx（适用于 2/22 区，Ex ec IIC T4 Gc, Ex tc IIIC T135 °C Dc）。
- 北美： 执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水（可选）： 适用于最高温度 +85 °C 的饮用水领域。
- 食品和饮料 / 卫生： 符合 FDA、USP Class VI 生物相容性、EC 1935/2004 法规以及中国食品 GB 标准。
- 其他版本： 氧气版本、氢气版本、TA-Luft。
材料
| 组件 | 材料 |
|---|---|
| 阀杆 | 不锈钢 1.4401 (316) / 1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈（实心）带弹簧补偿 |
| 导杆 | 不锈钢 1.4404 (316L) |
| 填料函管 | 不锈钢 1.4401 (316) |
| 阀体密封件 | 石墨或 PTFE |
| 阀座密封件 | 不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈 |
| 调节锥 / 阀座 | 不锈钢 1.4571（可选硬化） |
| 阀体 | 不锈钢 CF3M |
性能说明

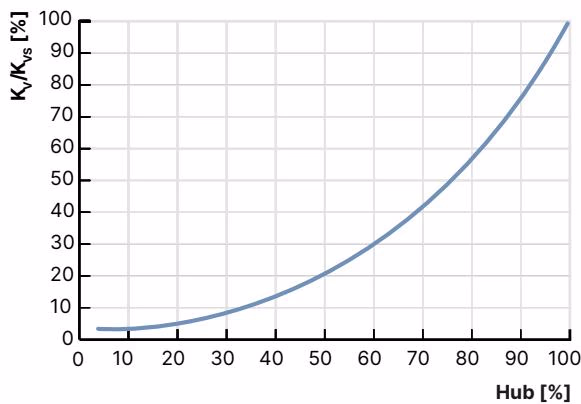

流量特性
- 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。
- 根据阀座标称尺寸，截止型控制阀具有不同的理论调节比。

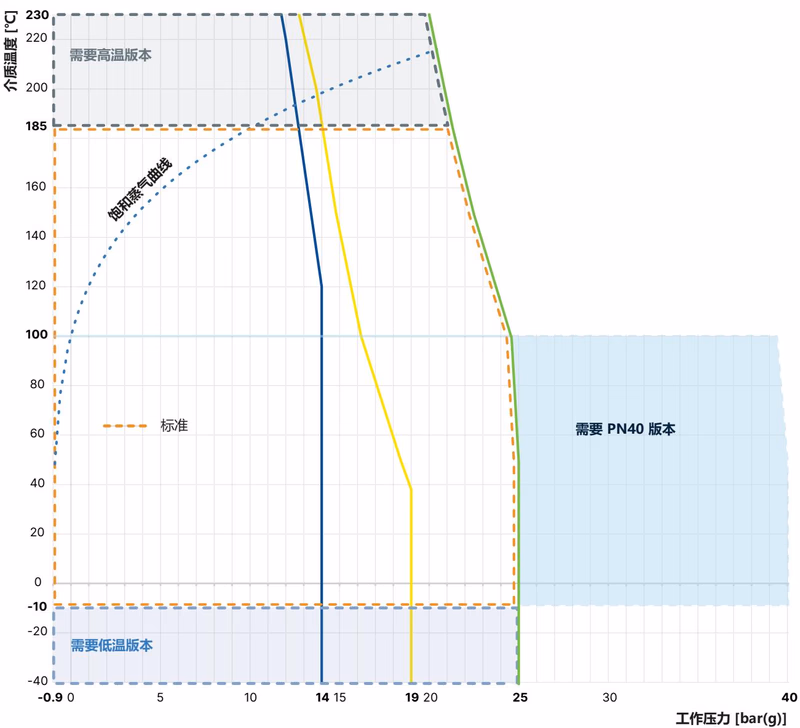

使用极限
除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。
环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。
阀座密封件选择
- 不锈钢（金属密封）： 泄漏等级 III/IV。适用于 -40 °C 至 +230 °C。即使在要求严苛的工艺条件下也不受影响。对于气蚀或磨蚀性介质，建议使用硬化不锈钢。
- PTFE（软密封）： 泄漏等级 VI。适用于 -40 °C 至 +130 °C。可实现密闭。
- PEEK（软密封）： 泄漏等级 VI。适用于 -10 °C 至 +230 °C。
产品设计和结构
电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。
集成式定位器
执行机构的位置（开度）是根据目标位置值来调节的。目标位置由外部标准信号（模拟量）或通过现场总线（数字）指定。位移传感器检测电动线性执行机构的实际位置 (POS)。然后定位器将该实际位置值与被指定为标准信号的目标位置值 (CMD) 进行比较。
集成式过程控制器（可选）
过程控制可以通过另外安装的 PID 控制器来进行。根据外部信号（如液位、压力、流量、温度）确定过程设定值和过程实际值，通过控制参数（PID 控制器）计算阀门的目标位置。
储能装置的安全位置（可选）
在断电的情况下，借助可选的 SAFEPOS energy-pack 储能装置，可以到达安全位置。所需的位置通过菜单设置。除了终点位置（开/关）之外，还可以在此处确定任何中间位置。如果没有储能装置，阀门就会保持在最后所处的位置。
