宝德（BURKERT）346294（6281型）是一款伺服控制式两位两通隔膜电磁阀，设计用于控制、切断和定量添加中性介质。阀门工作始终需要至少 0.5 bar 的最小压差以打开整个横截面。标准黄铜阀体满足欧洲饮用水要求，阀门采用抗振动式中央螺旋线圈系统，并具有轻柔关闭且噪音小的阻尼设计。

346294 具体型号采用作用方式 B（常开），即在不通电时阀门保持打开状态。该型号配备 G 1/2 内螺纹接口和 NBR 密封件，适用于 -10 °C 至 +80 °C 的介质温度，工作电压为 400 V (50/60 Hz)。

技术数据

属性	参数值
公称直径	DN 13
阀体材料	黄铜，符合 DIN EN 50930-6 标准
密封材料	NBR
压力范围	0.5 - 16 bar
负载周期	连续运行 100% ED
防护等级	IP65（带电气连接插头，符合 DIN EN 60529/IEC 60529）
环境温度	最高 +55 °C

回路功能

• 作用方式 A (WWA)： 两位两通电磁阀，伺服辅助，不通电时常闭位置。
• 作用方式 B (WWB)： 两位两通电磁阀，伺服辅助，不通电时常开位置。346294 型号采用此功能。

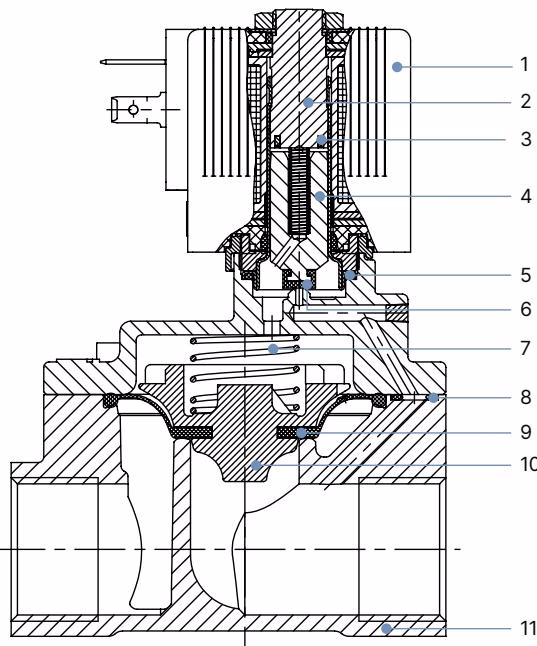

材料说明

编号	元件	材料
1	线圈	聚酰胺或环氧树脂
2	止动器	不锈钢 1.4113
3	屏蔽环	铜 (黄铜版本) / 银 (不锈钢版本)
4	衔铁	不锈钢 1.4113
5	O型圈	NBR、FKM、EPDM
6	磁芯密封件	NBR、FKM、EPDM
7	弹簧	不锈钢 1.4310
8	O型圈	NBR、FKM、EPDM
9	膜片	NBR、FKM、EPDM
10	膜片支架	PPSGF40 (DN 50: 黄铜和不锈钢)
11	阀体	黄铜，符合 DIN 50930-6 标准或不锈钢 1.4408 (CF8M)

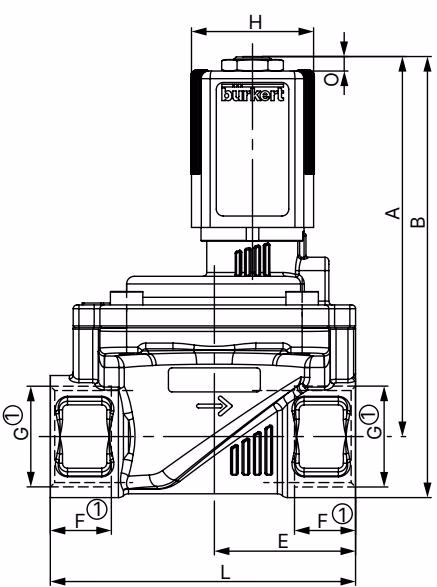

尺寸

对于 DN 13 G 1/2 螺纹版本，关键尺寸如下：

• A: 91.1 mm
• B: 104.6 mm
• C: 42 mm
• D: 54.5 mm
• L: 65 mm
• SW: 27 mm

安装与操作

系统高压导致受伤风险

在松开管路或阀门之前，关闭压力并给管路排气。防止系统意外启动。

触电导致受伤风险

将手伸进设备或系统之前，请关闭电源并防止其重新启动。连接保护导体并检查线圈与阀体之间的电气连续性。

手动开关

若要手动操纵阀门（6281 型可选配，代码 HA15/HA17），必须将手柄旋转到线圈下方的竖直位置。不要过度旋转手柄。在操作手柄时，无法再以电气方式切换阀门。

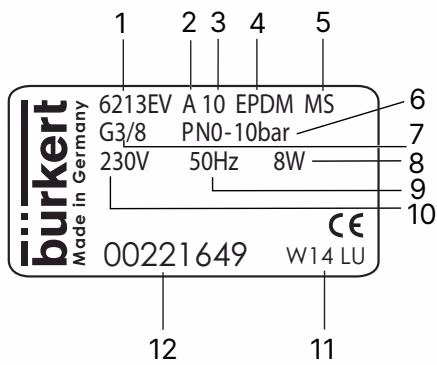

铭牌

铭牌标明了型号 (1)、作用方式 (2)、通径 (3)、密封材料 (4)、外壳材料 (5)、公称压力 (6)、接口类型 (7)、功率 (8)、频率 (9)、电压 (10)、制造代码 (11) 和订购号 (12)。
