宝德（BURKERT）3361 型电动二通直座控制阀（订货号：354953）是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号。阀体由不锈钢制成，带有 G 1/2" 内螺纹接口。

常规技术参数

特征	参数值
设计类型	截止型控制阀
管道接口	G 1/2" (DN 15)
工作压力	0 至 25 bar (PN 25 / Class 150)
Kv 值 (水)	4.3 m³/h
工作电压	24 V DC ± 10 %
介质温度	-10 °C 至 +185 °C
环境温度	-25 °C 至 +65 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

• 食品和饮料： 根据制造商的声明，符合欧洲议会和理事会 EC 法规 1935/2004。食品级材料认证。

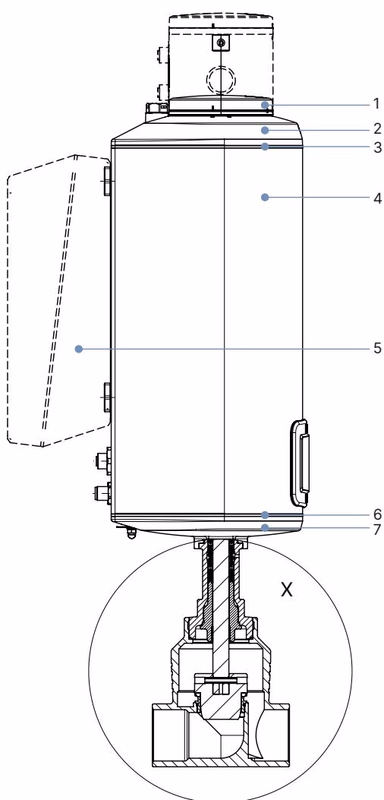

材料

• 阀体： 不锈钢 CF3M
• 阀座密封件： 不锈钢
• 执行机构外壳： 铝合金，有粉末涂层 / PPS
• 阀杆： 不锈钢 1.4401 (316)/1.4404 (316L)

尺寸

执行机构 (AG2)

对于 DN 15 (NPS 1/2)：高度 H1 (标准版本) 为 417 mm。

带螺纹接口的阀体

对于 DN 15 (G 1/2)：D = 14 mm, E = 13.7 mm, LM = 65 mm, AF = 27 mm。

性能说明

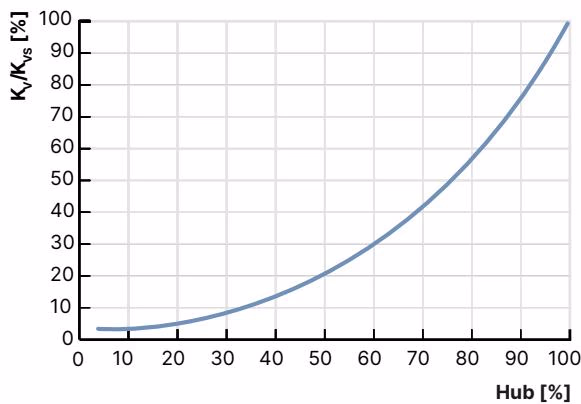

流量特性

• 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准。
• 理论调节比：最高达 50:1。
• 流向：与关闭方向相反（阀座下流向）。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟量）被控制的。执行机构的位置（开度）是根据目标位置值来调节的。
