PN16

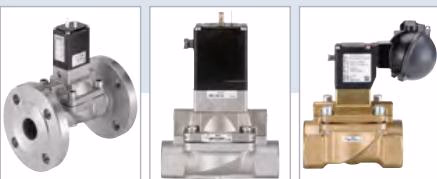

宝德（Bürkert）5282 型 364437 是一款伺服辅助式二位二通电磁膜片阀，专为控制、关闭和计量中性及腐蚀性介质而设计。该特定型号配备不锈钢法兰阀体（DIN EN 1092-1）、FKM（氟橡胶）密封件，并在 24V DC 电压下运行。它需要至少 0.2 bar 的压差才能工作，支持高达 12 bar 的压力范围。该阀门配备了便于维护的手动操作组件，用于调试和测试，其隔离膜片设计使其非常适合受污染或腐蚀性的流体。
一般技术参数
| 产品特征 | |
|---|---|
| 尺寸 | 参见尺寸部分 |
| 密封件 | FKM (氟橡胶) |
| 法兰阀体 | 不锈钢 1.4581/316CB |
| 线圈 | 环氧树脂 |
| 阀门内部 | 不锈钢、黄铜 |
| 公称直径 | DN 25 (1 寸) |
| 回路功能 | A (不通电时常闭) |
| 电磁线圈的绝缘等级 | 环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED |
| 工作电压 | 24 V DC |
| 电压公差 | ±10% |
| 介质温度 (FKM) | 0 °C...+ 90 °C |
| 环境温度 | 最高 + 55 °C |
| 防护等级 | IP65 配备电缆接口或接线盒 |
回路功能
| 符号 | 说明 |
|---|---|
| A (WW A) | 二位二通电磁阀 伺服辅助式，带手动开关 不通电时常闭位置 |
认证和符合性
INFO
以下列出的认证和符合性适用于 5282 型系列。364437 型号特别具有 ATEX 和 IECEx 认证。
防爆 (ATEX/IECEx)
- ATEX: EPS 16 ATEX 1 111 X / II 2 G Ex mb IIC T4 Gb / II 2 D Ex mb IIIC T130 °C Db
- IECEx: IECEx EPS 16.0049X / Ex mb IIC T4 Gb / Ex mb IIIC T130 °C Db

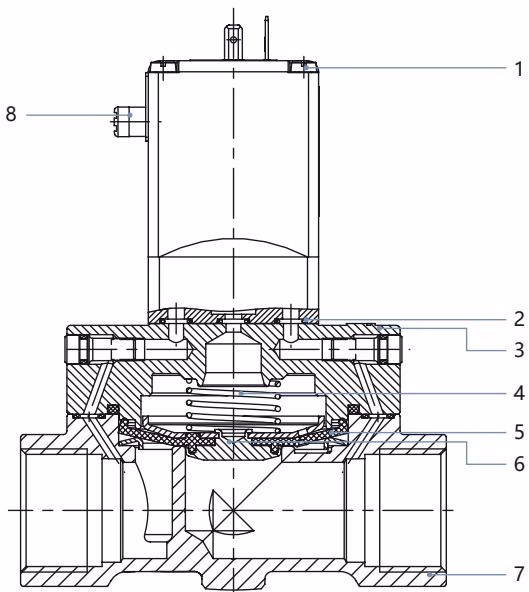

材料
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 线圈 | 环氧树脂 |
| 2 | O型圈 | FKM |
| 3 | 盖子 | 不锈钢 1.4581/316CB |
| 4 | 弹簧 | 不锈钢 1.4310/302 |
| 5 | 膜片 | FKM |
| 6 | 膜片支架 | 不锈钢 1.4401/316 |
| 7 | 阀体 | 不锈钢 1.4581/316CB |
| 8 | 手动开关 | PA |

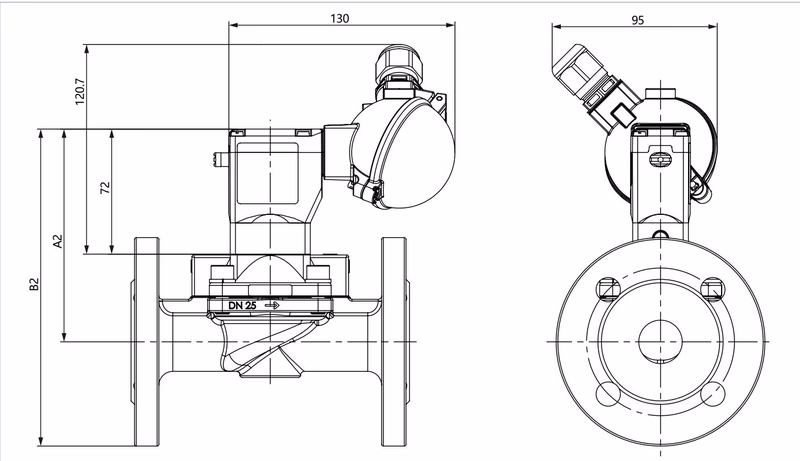

尺寸
法兰版本符合 DIN EN 1092-1
| 版本 | DN | A2 | B2 | ∅ C | ∅ G | L2 | ∅ M | ∅ K |
|---|---|---|---|---|---|---|---|---|
| 不锈钢，带不锈钢铸件阀体 | 25 | 121.5 | 181.5 | 68 | 120 | 160 | 14 | 85 |
(注意：尺寸 mm)
安装与操作
系统中的高压可能导致受伤
在断开管路或阀门之前，请关闭压力并给管路排气。
有触电受伤的危险
在干预设备或系统之前，请断电并在重新开机之前确保安全。遵守适用的电气设备事故预防规定和安全规定。

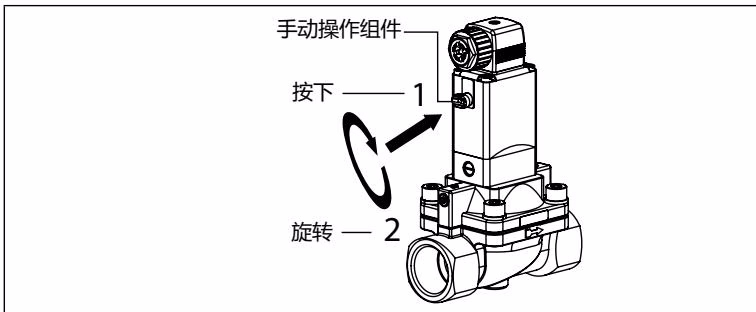

手动操作组件
TIP
当手动操作组件被锁定时，阀门不能再以电动方式被控制。
改变阀门功能 交货状态与订购代码相符。通过将先导阀旋转 180°，即可改变阀门的作用方式。只有不超过 10 bar 的版本才可以改变作用方式。
