宝德（Burkert）0330 型（订货号 366334）是一款直动式、介质隔离的枢轴电枢电磁阀。该防爆版本配备不锈钢阀体、FKM（氟橡胶）密封件和 NPT 1/4 内螺纹接口。它在 24 V 电压下运行，配有 3 米长的电缆电气连接，专为通用用途（回路功能 T）设计。线圈系统与介质之间用隔膜隔开，使其特别适用于酸和碱等腐蚀性介质。

常规技术参数

属性	规格
公称直径	DN 3.00 mm
回路功能	T (二位三通，通用)
阀体材料	不锈钢 (1.4401)
密封材料	FKM (氟橡胶)
管道接口	NPT 1/4
电压	24 V
压力范围	0.00 - 6.00 bar
介质温度	0 °C 至 +90 °C
环境温度	最高 +55 °C
防护等级	IP65
电气连接	电缆 (3,000 mm)

回路功能

符号	说明
	回路功能 T (WW T) 二位三通电磁阀 直动式 任意流向 在断电位置关闭

防爆认证

ATEX 和 IECEx 认证

该阀门为防爆版本，带接出电缆的线圈具有以下防爆标识：

• ATEX: EPS 16 ATEX 1 111 X, II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db
• IECEx: IECEx EPS 16.0049X, Ex mb IIC T4 Gb, Ex mb IIIC T130 °C Db

材料

元件	材料
线圈	环氧树脂
膜片 / O型圈	FKM
阀座 / 阀体	不锈钢 (1.4401)

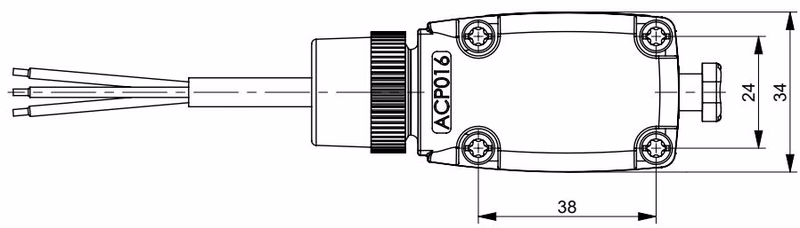

尺寸

防爆电缆版本

注意：尺寸 mm。对于 NPT 螺纹，D2 = NPT 1/4 且 L2 = 7.5 mm。

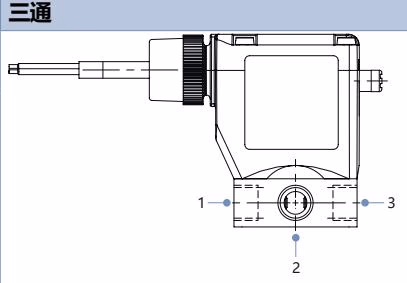

连接方式

防爆版本的接口分配

接口分配取决于作用方式。对于回路功能 T，连接如下：

作用方式	接口 1	接口 2	接口 3	三通图解
T	NC	IN/OUT	NO

安全说明

系统/设备内高压导致受伤风险

• 在设备或装置上工作前，请关闭压力并排空/排气管路。

触电危险

• 在系统或设备上工作前，请关闭电源并防止重新启动。
• 遵守适用的电气设备事故预防和安全法规。

烫伤或火灾风险

• 电磁线圈在长期运行期间可能会变得非常热。使设备远离高度易燃物质和介质，不要徒手触摸设备。
