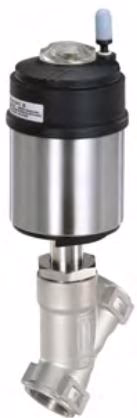

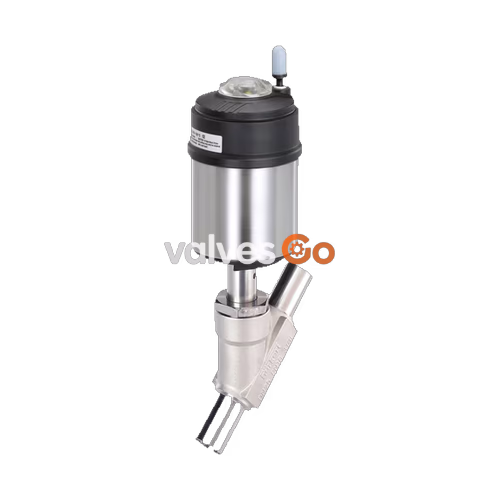

宝德（BURKERT）368499 Type 2100 是一款专为分散式过程自动化优化的气动两通角座阀。该设备用于控制液体或气体介质的流量，包括水、醇类、油类、燃料、液压油、盐溶液、碱液、有机溶剂、蒸汽和中性气体。通过久经考验的自调节 V 型密封填料函，实现了最长的使用寿命和出色的密封性。该系统具有紧凑的设计、集成的先导空气通道、IP65/67 防护等级以及高耐化学性。

• 高流量
• 使用寿命长
• 流量优化的不锈钢阀体（带焊接端连接）
• 适用于蒸汽

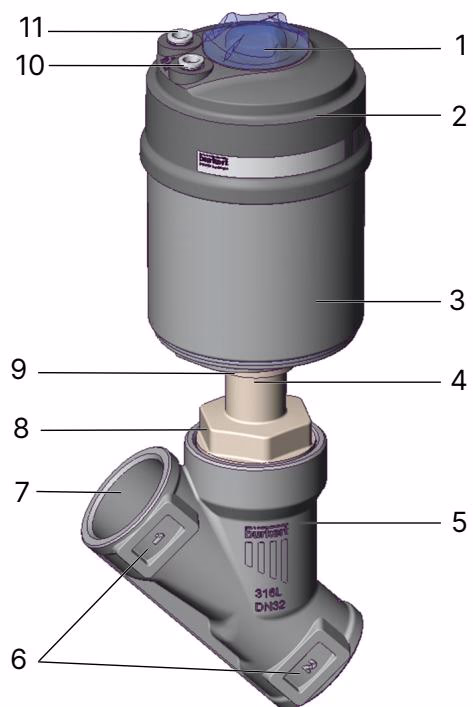

设备组件

1. 带位置指示的透明盖
2. 执行机构盖
3. 执行机构外壳
4. 泄压孔
5. 阀体
6. 流向标记
7. 过程连接
8. 阀体连接
9. 执行机构连接
10. 先导空气接口 1
11. 先导空气接口 2

控制功能

368499 型号采用控制功能 A (CF A)。这是一款气动两通开关阀，在静止位置时由弹簧力保持常闭状态。

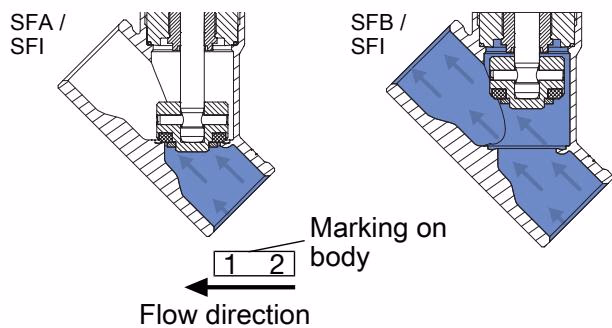

阀座下流向

对于液体介质、气体和蒸汽，流向必须在阀座下方。由于介质存在于旋转板下方，工作压力有助于阀门的开启。

WARNING

阀座下流向时的阀座泄漏风险 如果先导压力过低或工作压力过高，可能会导致阀座泄漏。请务必遵守最小控制压力（5 bar）和最大工作压力（10 bar）的规定值。

材质

部件	材质
执行机构盖	PPS
执行机构外壳	不锈钢 1.4561 (316Ti)
活塞密封	FKM
弹簧	不锈钢 1.4310
填料函	PTFE V 型环（填充），带弹簧补偿
阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
阀杆导向件	PEEK
阀体密封	石墨
旋转板	不锈钢 1.4401 (316)/1.4404 (316L)
阀座密封	PTFE
阀体	不锈钢 CF3M

INFO

用于填料函和执行机构的润滑剂符合 NSF H1 分类标准。

技术参数

以下流体和性能数据专用于配备执行机构尺寸 90 (N) 和 PTFE 阀座密封的 DN 50 配置。

参数名	参数值
公称通径	DN 50
执行机构尺寸 ∅	90 (N)
Kv 值 (水)	55 m³/h
最小先导压力	5.0 bar(g)
最大工作压力	10 bar(g)
介质温度	-10 °C 至 +185 °C
环境温度	-10 °C 至 +100 °C
公称压力	PN 25 (DIN EN 1333)

尺寸

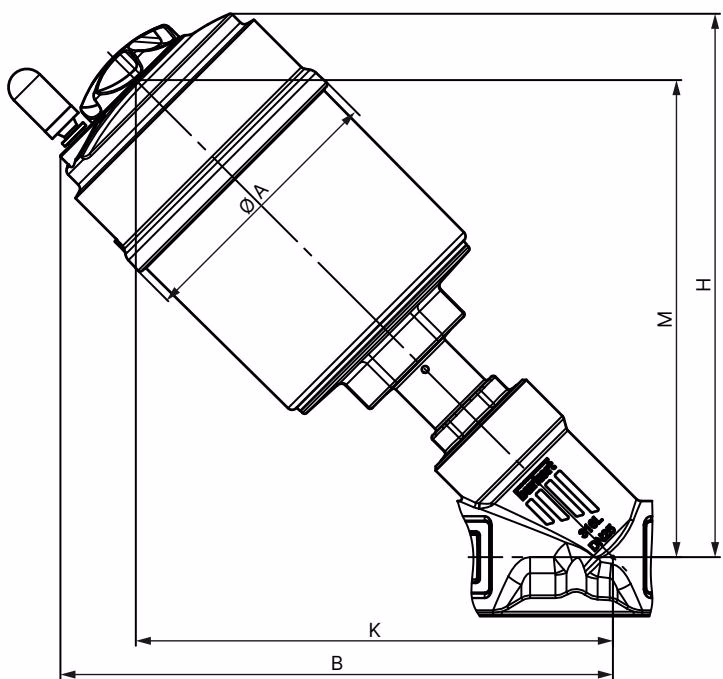

执行机构尺寸

公称通径	执行机构尺寸 ∅	∅ A [mm]	B [mm]	H [mm]	K/M [mm]
DN 50	90 (N)	120	262	261	236

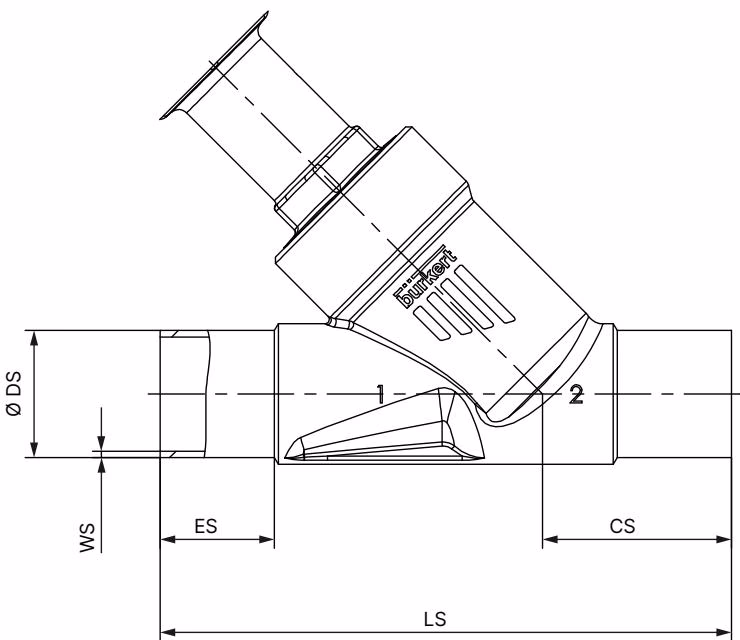

焊接端阀体尺寸

公称通径	标准	ES [mm]	CS [mm]	LS [mm]	∅ DS [mm]	WS [mm]
DN 50	DIN EN ISO 1127 / ISO 4200 / DIN 11866 series B	26	50	175	60.3	2.0

防爆保护 (ATEX/IECEx)

该设备适合用作 1/21 区和 2/22 区的 2 类设备、非电气生产设备（结构安全）。

认证信息：

• EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db
• IECEx EPS 18.0007X Ex h IIC T4…T2 Gb / Ex h IIIC T135 °C…T300 °C Db

DANGER

静电导致爆炸危险！ 如果带静电的设备或个人突然放电，则潜在爆炸区域中存在爆炸风险。

• 采取适当措施确保潜在爆炸区域中不会积聚静电。
• 只能用湿布或防静电布轻轻擦拭设备表面。
• 将执行机构和阀体接地。

设备接地

1. 将阀体接地： 为了建立电位均衡，使用导电连接将阀体接地至管道系统。
2. 未集成到阀门电位均衡（PA）中的裸露金属部件必须由客户通过额外的 PA 连接纳入 PA 中。

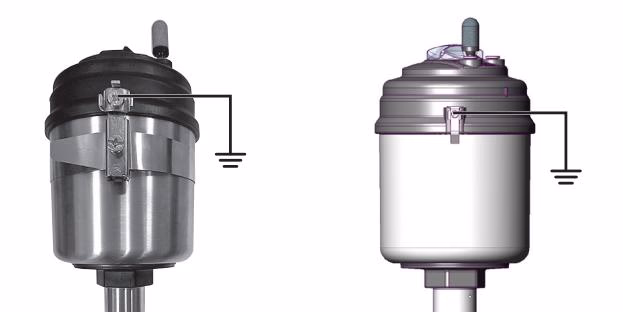

3. 将设备导电部件接地： 导电部件必须单独接地。为此，请按照下图所示安装接地带夹或接地端子（如果未预先安装）并通过接地点接地。
