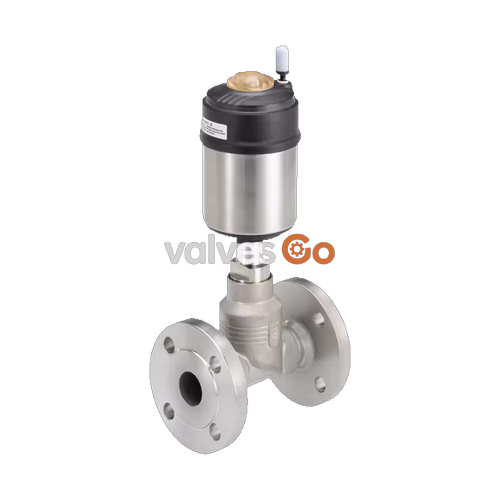

宝德 (Burkert) 377777 Type 2101 是一款气动两通截止阀 ELEMENT，专为分散式过程自动化而优化。即使在恶劣的工作条件下，它也能满足实际应用需求。其独特的设计允许在所有扩展阶段轻松集成自动化单元，从电气/光学位置反馈到气动控制和集成现场总线接口。通过经过验证的自调节 V 型密封填料函，实现了最长的使用寿命和密封性。阀门和自动化单元的高度集成系统具有紧凑平滑的设计、集成的先导空气通道、IP65/67 和 NEMA Type 4X 防护等级，以及高耐化学性。

一般技术数据

特性	规格
设计	截止阀
断电时的安全设置	常闭 (控制功能 A)
流向	逆关闭方向 (阀座下方)，顺关闭方向 (阀座上方)
工作压力	0 bar(g)...12 bar(g) (针对 SKU 377777)
公称压力	PN 25 (DIN EN 1333)
控制压力	2.7 bar(g)...7.0 bar(g)
阀座泄漏	泄漏率 A (DIN EN 12266-1)，阀座密封 PTFE，测试介质为空气
介质温度	-10 °C...+185 °C
环境温度	-10 °C...+100 °C
防护等级	IP65/67
安装位置	任意，最好使执行机构朝上

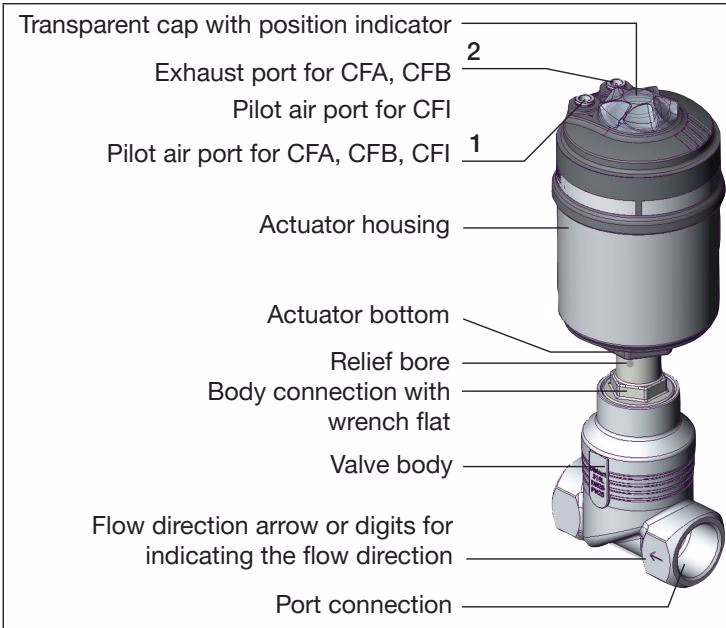

结构与功能

该截止阀由气动活塞执行机构和两通阀体组成。执行机构由聚苯硫醚 (PPS) 或不锈钢制成。

阀座下方流向

根据型号的不同，阀门通过弹簧力 (控制功能 A，CFA) 或先导压力 (控制功能 B 或 I，CFB 或 CFI) 逆介质流向关闭。由于介质存在于旋转板下方，工作压力有助于阀门的开启。

如果最小先导压力过低或工作压力过高，会导致阀门泄漏！

CFB 和 CFI 的最小先导压力过低，或未能满足允许的工作压力，可能会导致阀座泄漏。请遵守最小先导压力，且不要超过工作压力。

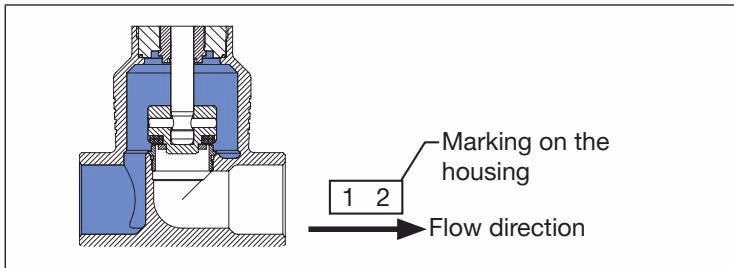

阀座上方流向

阀门通过弹簧力 (控制功能 A，CFA) 顺介质流向关闭。由于工作压力在旋转板上方，它有助于阀门关闭，也有助于密封阀座。阀门通过先导压力开启。

压力冲击会导致受伤危险。

压力冲击可能导致管道和设备破裂。由于存在压力冲击的风险，流向在阀座上方的阀门不得用于液体介质。

控制功能

符号	说明
	控制功能 A (CF A) 气动两通开关阀 阀座下方流向 通过弹簧力常闭
	控制功能 B (CF B) 气动两通开关阀 阀座下方流向 通过弹簧力常开

材质

编号	元件	材质
4	执行机构盖	PPS
5	执行机构外壳	不锈钢 1.4561 (316Ti)
6	活塞密封	FKM
9	阀轴填料	PTFE V 型环 (填充)，带弹簧补偿
10	阀轴	不锈钢 1.4401 (316)/1.4404 (316L)
12	阀体密封	石墨，PTFE (可选)
13	旋转板	不锈钢 1.4401 (316)/1.4404 (316L)
14	阀座密封	PTFE，PEEK (可选)
16	阀体	不锈钢 316L / CF3M

工作条件

温度范围

执行机构尺寸 [mm]	执行机构材质	介质温度 [°C] (PTFE 阀座密封)	环境温度 [°C]
ø 50, ø 70, ø 90, ø 130	PPS	-10...+185	-10...+100
ø 225	不锈钢	-10...+185	-10...+100

压力范围

执行机构尺寸 [mm]	最大先导压力
ø 50, ø 70, ø 90	10 bar
ø 130	7 bar
ø 225, CFA	7 bar
ø 225, CFB	5 bar

安装注意事项

• 安装位置必须易于接近，并为设备的安装、拆卸和维护提供足够的间隙。
• 使用合适的起重设备吊起重型设备。
• 只能通过阀体和气动执行机构吊起重型阀门，不能通过控制单元吊起。
• 在连接阀门之前，确保管道对齐。
• 观察流向。遵守铭牌上的信息。
• 截止阀可以安装在任何位置，最好使执行机构朝上。

具有 DIN EN 161 认证的设备的污物收集器

根据 DIN EN 161“燃气燃烧器和燃气器具的自动截止阀”，必须在阀门上游安装污物收集器。污物收集器必须防止 1 mm 测试销穿透。
