宝德（BURKERT）388748（6281 型）是一种伺服控制的隔膜阀。阀门工作始终需要最小压差。根据应用情况，有不同的隔膜材料和作用方式可供选择。标准黄铜阀体满足欧洲饮用水要求。针对其他市场提供抗脱锌黄铜。外壳新增不锈钢版本。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”电子元件的线圈。

主要特点

• 伺服控制隔膜阀，公称直径达 DN 50
• 抗振动式中央螺旋线圈系统
• 轻柔关闭且噪音小
• 节能双线圈技术，Kick and Drop 设计
• 提供防爆版本 (ATEX/IECEx)

回路功能

符号	说明
	作用方式 A (WWA) 二位二通电磁阀 伺服辅助 不通电时常闭位置
	作用方式 B (WWB) 二位二通电磁阀 伺服辅助 不通电时常开位置

关于回路功能 B 的说明

具有回路功能 B (NO) 且线圈 (CF05/MX62) 上有排出口 G1/8 的阀门的特别说明：断电时阀门处于打开状态。介质也会通过线圈上的排出口流出。因此，这种型号的阀门仅适用于压缩机泄压。

认证和符合性

• 防爆：ATEX (II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db) 和 IECEx。
• 北美 (美国/加拿大)：UL 危险场所列名认证、UL 认可、CSA 认证。
• 饮用水：适用于饮用水领域 (符合 KTW 和 W270 标准)。
• DNV GL 分类：经认证可安装在所有 DNV GL 分类船舶上。
• 氧气：可选用于气态氧气。

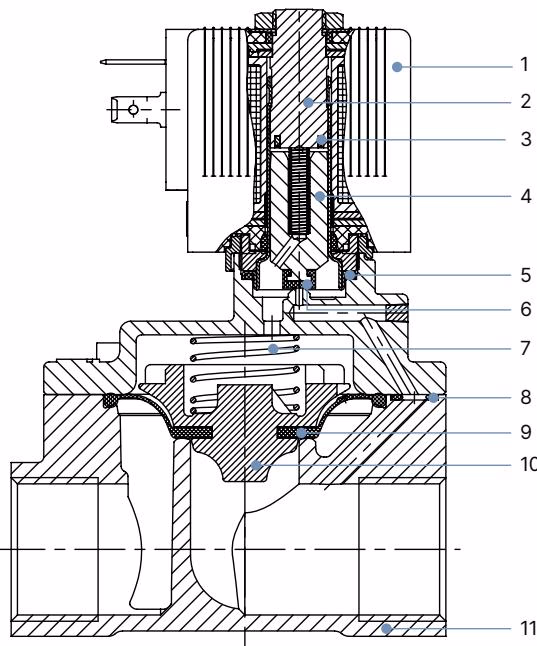

材料说明

编号	元件	材料
1	线圈	聚酰胺或环氧树脂
2	止动器	不锈钢 1.4113
3	屏蔽环	铜 (黄铜版本) / 银 (不锈钢版本)
4	衔铁	不锈钢 1.4113
5	O型圈	NBR、FKM、EPDM
6	磁芯密封件	NBR、FKM、EPDM
7	弹簧	不锈钢 1.4310
8	O型圈	NBR、FKM、EPDM
9	膜片	NBR、FKM、EPDM
10	膜片支架	PPSGF40, DN 50: 黄铜和不锈钢
11	阀体	黄铜, 符合 DIN 50930-6 标准或不锈钢 1.4408 (CF8M)

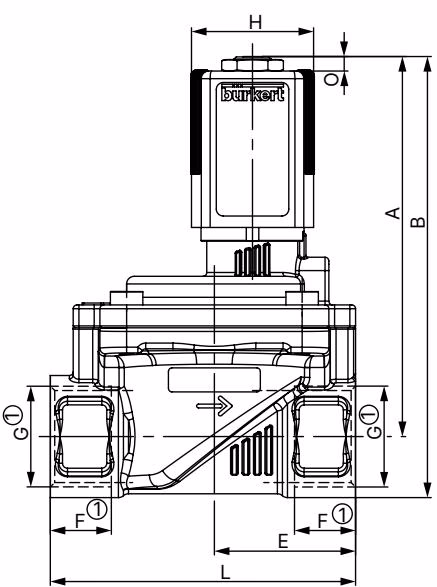

尺寸 (标准螺纹版本)

尺寸说明

• 尺寸单位为 mm
• 对于 G 螺纹，尺寸 F1 和 G1 适用。
• 对于 NPT 螺纹，尺寸 F2 和 G2 适用。
• 对于 Rc 螺纹，尺寸 F3 和 G3 适用。

安全说明

危险

系统中的高压导致受伤风险 在松开管路或阀门之前，关闭压力并给管路排气。

触电导致受伤风险 将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

警告

安装不当导致受伤风险 安装只能由授权技术人员使用合适的工具进行。防止系统意外启动，安装后确保进行受控重启。
