宝德 (Burkert) 43340 0331 型是一款直动式介质分离的枢轴电枢电磁阀。该型号配置为二位三通版本，采用回路功能 C（常闭），配备黄铜阀体和 NBR 密封件。电磁线圈采用高度耐化学腐蚀的环氧树脂压制而成，线圈系统与介质之间用隔膜隔开。阀门配备了手动操作组件，可用于调试和检测，通过 G 1/4 内螺纹连接。其工作电压为 240 V AC (50 Hz)，支持 0 至 10 bar 的压力范围，3.0 mm 的公称直径可提供 0.15 m³/h 的 Kv 值。

常规技术参数

属性	参数值
公称直径	DN 3.0 mm
回路功能	C (二位三通，常闭)
电磁线圈的绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED (黄铜阀体)
开关时间 (AC)	打开: 8...15 ms, 关闭: 8...15 ms
功耗 (AC)	吸合: 30 VA, 运行: 15 VA / 8 W
电压允差	±10%
工作介质 (NBR)	中性介质，如压缩空气、民用煤气、水、液压油、不含添加剂的油和油脂、氧气
介质温度 (NBR)	0 °C 至 +80 °C
粘度	最大 37 mm²/s
电气连接	插头接线片符合 DIN EN 175301-803 标准 A 型
防护等级	IP65 (带电气连接插头)
环境温度	最高 +55 °C
安装位置	任意，建议执行机构朝上

回路功能

43340 型号采用回路功能 C (WW C)。

• 作用方式 C (WW C): 二位三通电磁阀，直动式，在断电位置关闭。

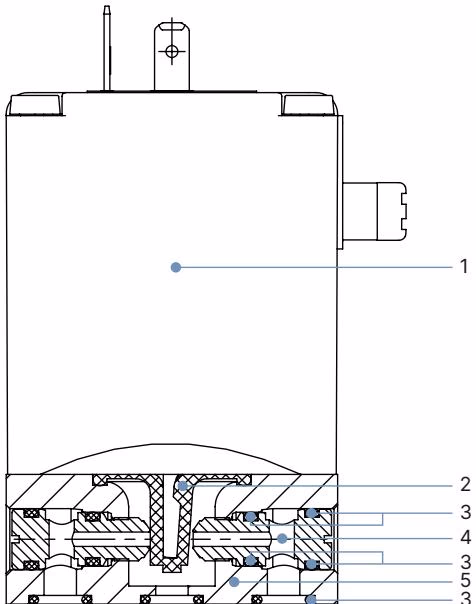

材料

编号	元件	材料
1	线圈	环氧树脂
2	膜片	NBR
3	O型圈	NBR
4	阀座	黄铜
5	阀体	黄铜

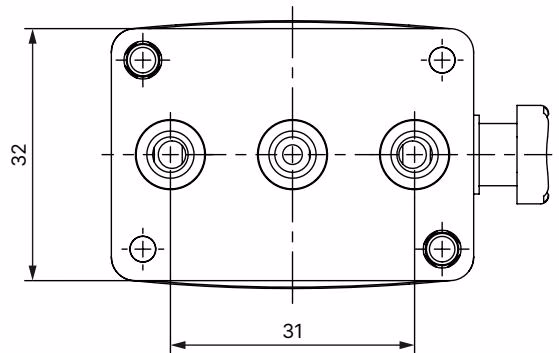

尺寸

以下尺寸适用于标准金属阀体版本。

INFO

尺寸单位为 mm。2518 型或 2509 型电气连接插头的尺寸符合 DIN EN 175301-803 A 型标准。

连接方式

接口分配取决于作用方式。对于作用方式 C，接口分配如下：

作用方式	接口 1	接口 2	接口 3
C	P	A	R

安全说明

• 系统/设备内高压导致受伤危险：在设备或装置上作业前，切断压力并排气/排空管路。
• 触电危险：在系统或设备上作业前，切断电源并防止重新接通。遵守适用的电气设备事故预防和安全规定。

性能说明

黄铜阀体标准版本的压力范围和流量：

作用方式	DN	Kv 值 (水) (AC)	压力范围 (标准 AC)
C	3.0 mm	0.15 m³/h	0...10 bar

注意：压力数据为表压。热态功率为 8 W。
