宝德 (BURKERT) 453586 (0331 型) 是一种直动式、介质分离的枢轴电枢两位三通电磁阀。电磁执行机构和介质腔通过隔离膜片系统相互分离，使该阀门特别适用于关键介质。此特定型号采用黄铜阀体、NBR 密封件、2.0 mm 通径，并在 24V DC 下运行。它设计有 Bürkert 专用法兰接口 (32 x 46 版本 A2)，并配备了便于维护且坚固耐用的手动操作组件，可用于调试和检测。

安全说明

系统/设备中高压导致的受伤危险 ▶ 在设备或装置上进行作业前，切断压力并对管道进行排气/排空。

触电导致的受伤危险 ▶ 在系统或设备上进行作业前，切断电源并防止重新接通。 ▶ 遵守适用的电气设备事故预防和安全法规。

技术参数

特征	规格
阀门功能	两位三通，作用方式 D (常开)
通径	2.0 mm
管道接口	法兰 (Bürkert 法兰 32 x 46 版本 A2)
阀体材料	黄铜
密封材料	NBR (丁腈橡胶)
工作电压	24 V DC
压力范围	0 - 16 bar
Kv 值 (水)	0.08 m³/h
QNn 值 (气体)	85 l/min
介质温度	0 °C 至 +80 °C
环境温度	最高 +55 °C
防护等级	IP65 (正确连接电缆插头时)
认证	UL, CSA (UR Component, Class 3221-01)

回路功能

该阀门采用 作用方式 D (WW D) 运行： 两位三通电磁阀，直动式，在断电位置打开。进气口 1 (P/NO) 与出气口 2 (B/OUT) 相连，排气口 3 (R/NC) 关闭。

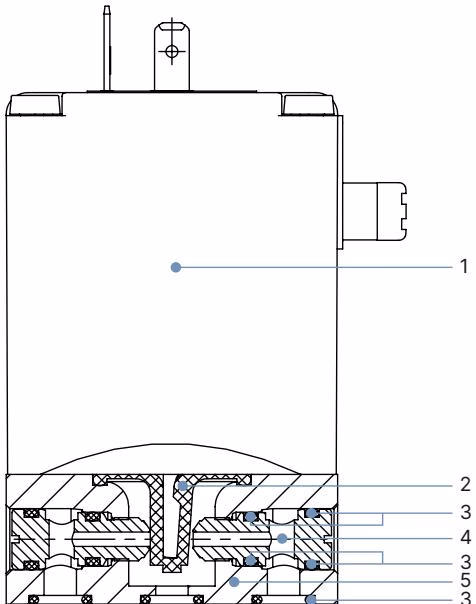

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	膜片	NBR (针对此特定型号)
3	O型圈	NBR (针对此特定型号)
4	阀座	黄铜 (针对此特定型号)
5	阀体	黄铜 (针对此特定型号)

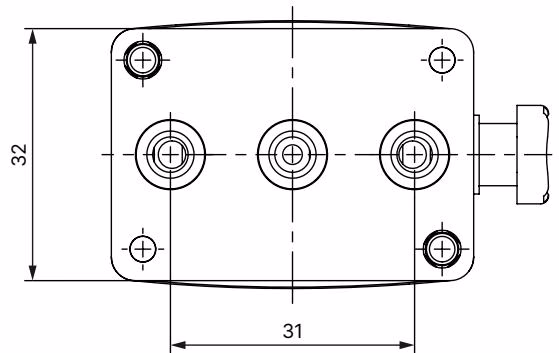

尺寸

以下尺寸适用于标准金属阀体版本。

安装提示

安装位置任意，建议执行机构朝上。为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器 (≤ 500 µm)。
