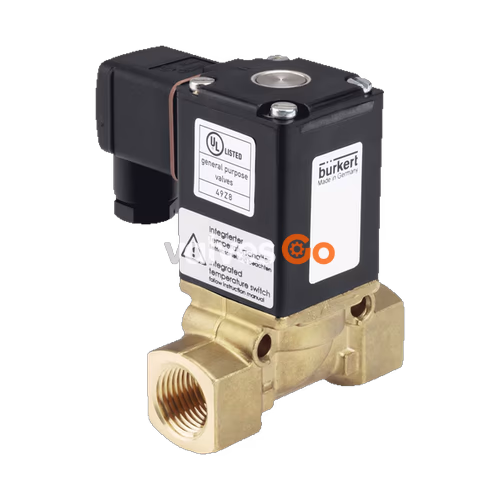

宝德 (Bürkert) 455625 0290型是一种伺服辅助式二位二通膜片阀，专为可靠的流体控制而设计。阀门打开时无需压差，膜片与衔铁之间的硬耦合可支持打开过程。集成的“Soft-Kick”功能确保了平缓地打开。455625 型号配备 1 1/2" NPT 黄铜阀体和 FKM 密封件，工作电压为 24V AC/DC。电磁线圈采用耐化学腐蚀的环氧树脂封装，内部装有 Kick and Drop 电子元件以降低功耗。

常规技术参数

特征	规格
公称直径	DN 12...DN 50 (标准版本)
回路功能	A (断电位置关闭)
阀体材料	黄铜、不锈钢 1.4581
密封材料	NBR、FKM、EPDM
线圈材料	环氧树脂 (绝缘等级 H 级)
负载周期	连续运行 100% ED
电压允差	±10%
防护等级	IP65 (带电气连接插头)
安装位置	任意，建议执行机构朝上

工作条件

配备 FKM 密封件的 455625 型号适用于四氯乙烯溶液、热油及含添加剂的油，允许的介质温度为 0 °C 至 +90 °C（带高性能电子元件）。最高环境温度为 +55 °C（根据开关操作循环次数，最高可达 +70 °C）。

认证和符合性

根据具体配置，0290 型系列支持多种认证：

• 北美：UL 列名 / UL 认可 (UL 429)，CSA (CAN/CSA-C22.2 No. 139-19)。
• 饮用水：材料符合 UBA 评估原则；特定密封材料提供 WRAS/WRC 认证。
• 燃气：符合法规 (EU) 2016/426 和 DVGW DIN EN 161 (变量代码 PO17)。

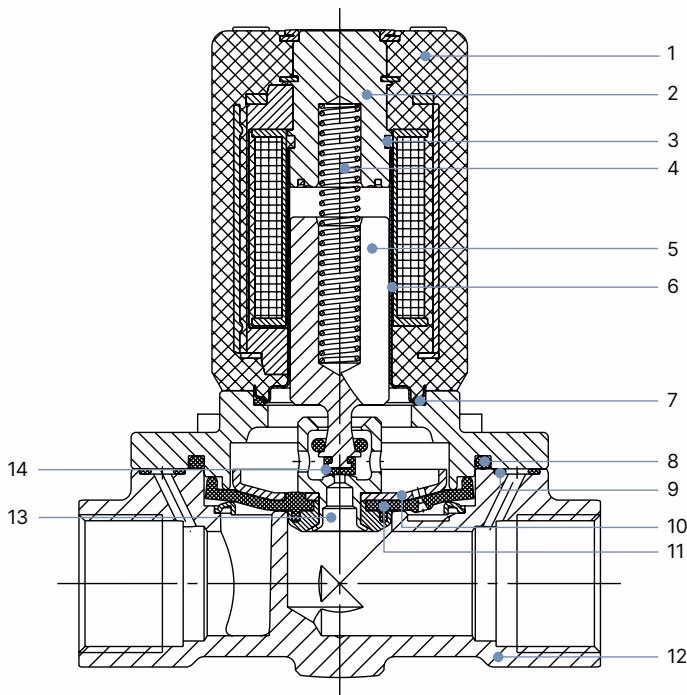

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	止动器	不锈钢 1.4105、1.4113 或 1.4523
3	短路环 (仅限 AC)	黄铜版本：铜；不锈钢版本：银
4	弹簧	不锈钢 1.4310
5	衔铁	不锈钢 1.4105 或 1.4113
6	阀芯导向管	不锈钢 1.4303
7-9	O 型圈	NBR、FKM、EPDM
10	膜片盘	黄铜版本：CuZn37；不锈钢版本：1.4401
11	膜片	NBR、FKM、EPDM
12	阀体	黄铜或不锈钢 1.4581
13	先导阀座	黄铜版本：MS；不锈钢版本：1.4401
14	阀座密封件	NBR、FKM、EPDM

尺寸

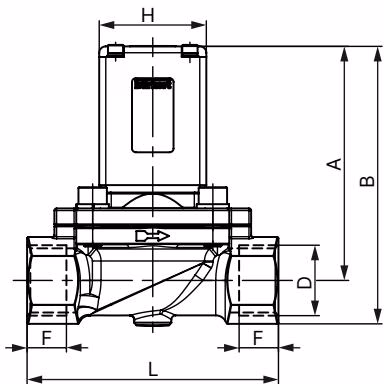

螺纹版本

注意：尺寸单位为 mm。对于 G 螺纹，D1 和 F1 尺寸适用。对于 NPT 螺纹，D2 和 F2 尺寸适用。

DN	A	B	G (D1)	G (F1)	NPT (D2)	NPT (F2)	E	L	SW	J	H
12	80	94	G 1/2	14	NPT 1/2	13.7	40	74.5	27	81	40
20	106	122	G 3/4	16	NPT 3/4	14	60	100	32	93	49
25	110.5	131	G 1	18	NPT 1	16.8	70	115	41	98	49
32	120	145	G 1 1/4	20	NPT 1 1/4	17.3	85	126	50	106	49
40	124	154	G 1 1/2	22	NPT 1 1/2	17.3	85	126	60	106	49
50	176	211	G 2	24	NPT 2	17.6	115	164	70	133	72

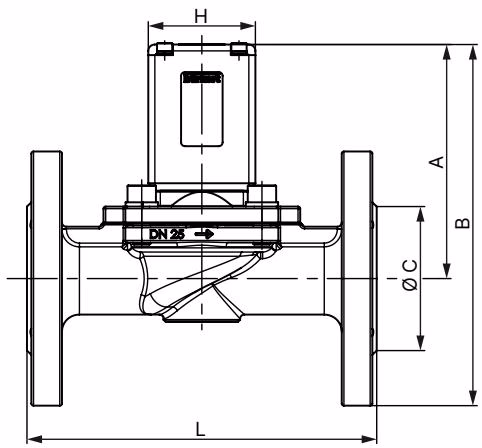

底板连接版本 (DIN EN 1092-1)

DN	A	B	C	E	∅ G	L	M	K	J	H
25	110.5	170.5	68	70	120	160	14	85	98	49
32	120	190	78	85	140	180	18	100	106	49
40	126	201	88	85	150	200	18	110	106	49
50	176	258.5	102	115	165	230	18	125	133	72

安装与安全

安全说明

• 高压危险：在松开管道或阀门之前，请关闭压力并排空管道。
• 触电危险：在接触设备或系统之前，请切断电源并确保其不会被意外重新接通。
• 高温表面：在连续运行期间，请使设备远离易燃物质，并且不要徒手触摸。

安装建议

为了确保电磁阀的安全运行，必须在阀门入口前安装一个污物过滤器 (≤400µm)。对于获得欧洲燃气用具指令认证的设备，强制要求安装过滤器。
