宝德（Bürkert）456902（5282 型）是一种伺服辅助式二位二通膜片电磁阀，设计用于控制、关闭和计量中性介质。阀门需要 0.2 bar 的最小压差才能正常工作。该特定型号采用坚固的黄铜阀体，配备 1 1/4" NPT 内螺纹接口，工作电压为 24V DC。它采用 NBR 密封件，适用于 0 °C 至 +80 °C 的温度范围，并配有便于调试和测试的手动开关。

只要转动管件上的二位三通先导阀，就可以轻松将作用方式从常闭（NC）改为常开（NO）。电磁线圈采用耐化学腐蚀的环氧树脂压制而成，确保在苛刻的工业环境中经久耐用。当使用合适的设备插座（如 Bürkert 2508 型）正确连接时，该设备符合 IP65 防护等级。

主要特点

• 伺服辅助式膜片阀： 最大公称直径可达 DN 65。
• 隔离膜片： 适用于腐蚀性介质和污染性介质。
• 可调切换时间： 关闭和打开时间可通过侧面的节流螺钉分别设置。
• 手动开关： 标准配置，方便调试和维护。
• 可转换回路功能： 通过旋转先导阀即可在 NC 和 NO 之间轻松切换。

技术参数

属性	参数值
型号	456902 (5282 型)
回路功能	A - 不通电时常闭 (NC)
管道接口	1 1/4" NPT 内螺纹
公称直径 (主阀)	32.0 mm
Kv 值 (水)	20 m³/h
工作电压	24 V DC
压力范围	0.2 - 10 bar
阀体材料	黄铜
密封材料	NBR (丁腈橡胶)
介质温度	0 °C 至 +80 °C
环境温度	最高 +55 °C
负载周期	连续运行 100% ED
防护等级	IP65 (配备合适的插头时)
认证	UL 认可, CSA

回路功能

456902 型号默认配置为回路功能 A（常闭），但可以通过旋转先导阀来实现回路功能 B（常开）。

符号	说明
	作用方式 A (WW A) 二位二通电磁阀 伺服辅助式, 带手动开关 不通电时常闭位置

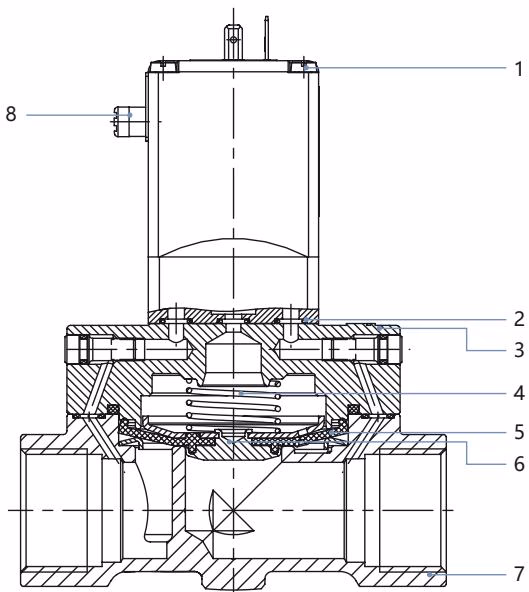

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	O型圈	NBR、EPDM、FKM
3	盖子	黄铜 (DN 13 不锈钢 1.4408/316, DN 20...DN 50 不锈钢 1.4581/316CB)
4	弹簧	不锈钢 1.4310/302
5	膜片	NBR、EPDM、FKM
6	膜片支架	黄铜、不锈钢 1.4401/316
7	阀体	黄铜 (DN 13 不锈钢 CF3M, DN 20...DN 50 不锈钢 1.4581/316CB)
8	手动开关	PA

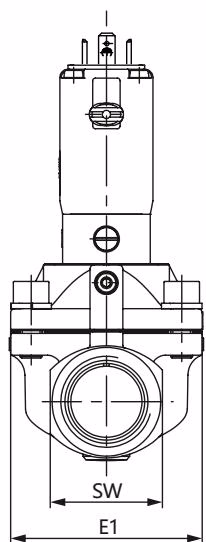

尺寸

注意：尺寸单位为 mm。对于 NPT 螺纹，D2 和 F2 尺寸适用。

DN	A1	B1	NPT (D2)	NPT (F2)	E1	L1	SW
32	122.0	147.0	NPT 1 1/4	17.3	85	126	50

安装与操作

系统中的高压可能导致受伤

在断开管路或阀门之前，请关闭压力并给管路排气。

有触电受伤的危险

在干预设备或系统之前，请断电并在重新开机之前确保安全。始终连接地线并检查线圈和外壳之间的电气导通性。

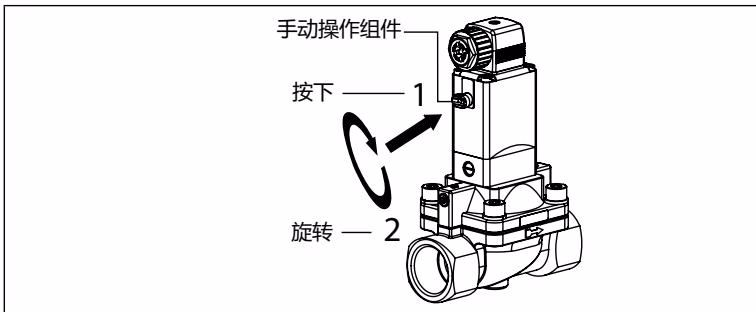

手动操作组件

INFO

当手动操作组件被锁定时，阀门不能再以电动方式被控制。

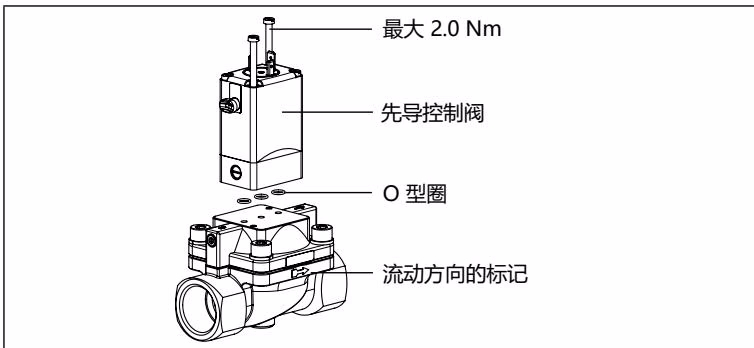

改变阀门功能

交货状态与订购代码相符。通过将先导阀旋转 180°，即可改变阀门的作用方式。

TIP

只有不超过 10 bar 的版本才可以改变作用方式。

• NC 功能： 先导控制阀安装完毕后，手动操作组件应指向与流动方向箭头相反的方向。
• NO 功能： 先导控制阀安装完毕后，手动操作组件应指向与流动方向标记相同的方向。

设置切换时间

如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

液体介质引起的关闭冲击

液体介质在关闭时间较短的情况下会发生关闭冲击。关闭时间越短，液体介质的关闭冲击就越大。这些都会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。如果节流螺钉拧得过松，则会发生介质泄漏。
