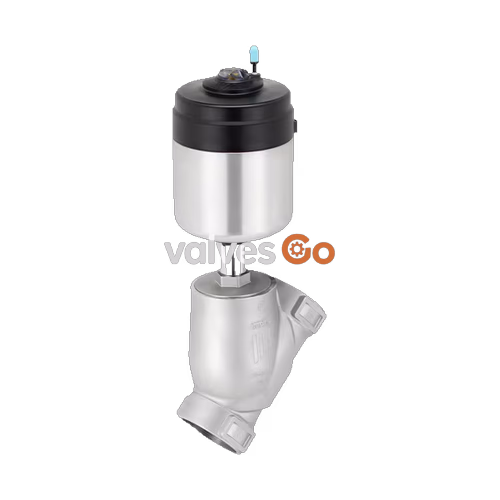

宝德 (BURKERT) 466611 (Type 2100) 是一款气动两位两通角座阀，专为分散式过程自动化优化设计。它满足过程环境中的严苛标准，并允许在所有扩展阶段轻松集成自动化单元，从电气/光学位置反馈到气动控制和集成现场总线接口。通过经过验证的自调节 V 型密封填料函，实现了最长的使用寿命和出色的密封性。

主要特点：

• 高流量
• 使用寿命长
• 易于与 ELEMENT 自动化单元集成
• 流量优化的不锈钢阀体
• 适用于蒸汽和真空应用

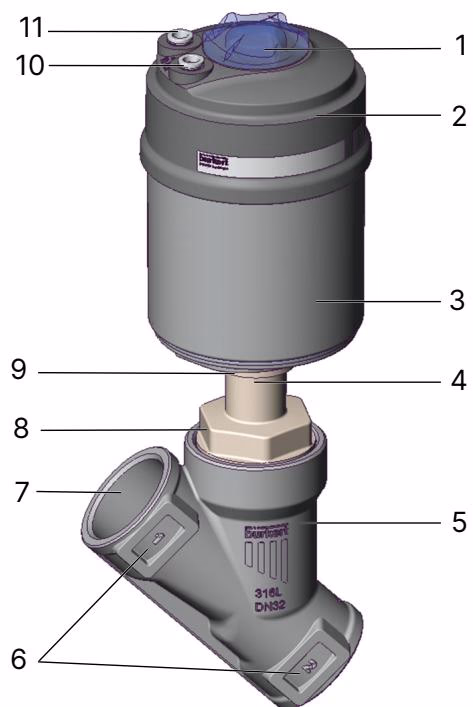

组件概览

编号	组件	编号	组件
1	带位置指示的透明盖	7	过程连接
2	执行机构盖	8	阀体连接
3	执行机构外壳	9	执行机构连接
4	泄压孔	10	导向空气接口 1
5	阀体	11	导向空气接口 2
6	流向标记

控制功能与流向

466611 型号具有控制功能 A (CFA)，这意味着它是一款气动开关阀，在静止位置时通过弹簧力常闭。

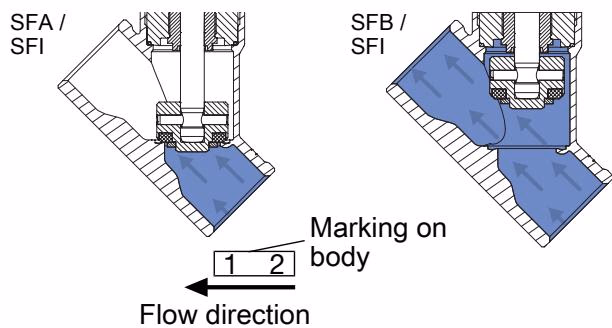

阀座下流向

阀座下流向仅适用于液体介质、气体和蒸汽。由于介质存在于旋转板下方，工作压力有助于阀门的开启。

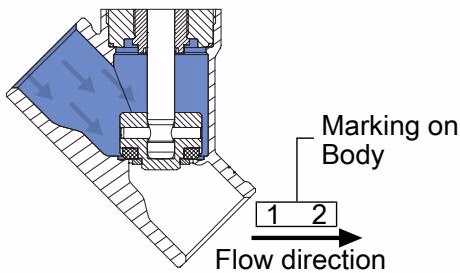

阀座上流向

阀座上流向仅适用于气体和蒸汽。由于介质存在于旋转板上方，工作压力有助于阀门的关闭，并支持阀座的密封。

WARNING

阀座上流向时管道和设备破裂的损坏风险。 在液体介质的情况下，可能会发生水锤现象，导致管道和设备破裂。请勿将阀座上流向的阀门用于液体介质。

材质

部件	材质
执行机构盖	PPS
执行机构外壳	不锈钢 1.4561 (316Ti)
活塞密封	FKM
填料函	PTFE V 型环（填充），带弹簧补偿
阀轴导向	PEEK
旋转板	不锈钢 1.4401 (316)/1.4404 (316L)
阀座密封	PTFE
阀体	不锈钢 CF3M

认证与合规性

• 防爆保护： 可选 ATEX / IECEx (EPS 18 ATEX 2 008 X II 2G Ex h IIC T4…T2 Gb / II 2D Ex h IIIC T135 °C…T300 °C Db)。
• 饮用水： 适用于饮用水应用（UBA 评估原则）。
• 食品和饮料/卫生： 符合 FDA 联邦法规，USP 生物相容性，符合 EC 1935/2004 法规，符合中国食品 GB 标准。
• 其他： DNV GL 船舶分类，适用于氧气、燃料气体 (CE)、TA Luft。

产品标识

安全与安装

DANGER

润滑剂造成的危险 润滑剂可能会污染介质。在氧气应用中存在爆炸风险。仅使用允许用于该介质的润滑剂。

TIP

通过将执行机构旋转 360°，可以无缝改变导向空气接口的位置。为防止损坏，在旋转执行机构时，阀门必须处于打开位置。

WARNING

受污染的导向空气 设备的控制排气可能被润滑剂污染，损害人员健康和环境。请适当排放控制排气。仅使用新鲜空气为设备产生压缩空气。
