宝德 BURKERT（BURKERT）0331型（订货号 63109）是一种直动式介质分离的枢轴电枢阀。它有二位二通和二位三通版本可供购买。电磁线圈采用高度耐化学腐蚀的环氧树脂压制而成。由于线圈系统与介质之间用隔膜隔开，所以该阀门特别适用于腐蚀性酸和碱等危险介质。0331 配备了手动操作组件，可用于调试和检测。63109 具体配置为 4.0 mm 通径、黄铜阀体、FKM 密封、法兰接口，并在 24 V DC 电压下运行。

常规技术参数

属性	参数值
公称直径 (通径)	DN 2...DN 4 (63109 为 4.0 mm)
阀体材料	黄铜、不锈钢 (1.4401)、PP、PEEK
密封材料	EPDM、FKM、FFKM、NBR (63109 为 FKM)
电磁线圈的绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED (对于黄铜和不锈钢)
电压允差	±10%
防护等级	IP65 (带电气连接插头)
安装位置	任意，建议执行机构朝上
环境温度	最高 +55 °C

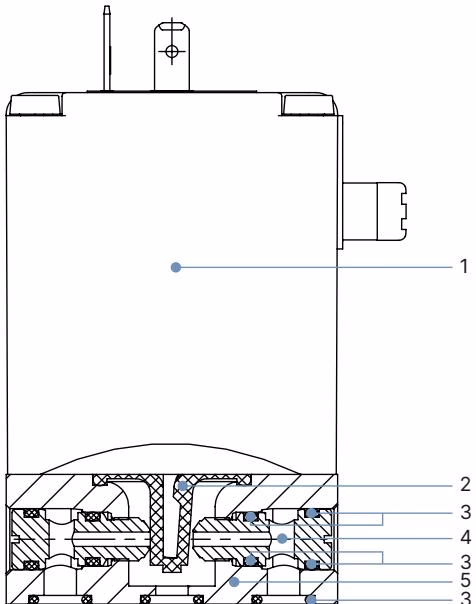

材料说明

编号	元件	材料
1	线圈	环氧树脂
2	膜片	EDPM、FKM、FFKM、NBR
3	O型圈	EDPM、FKM、FFKM、NBR
4	阀座	黄铜、不锈钢 (1.4401)、PP、PEEK
5	阀体	黄铜、不锈钢 (1.4401)、PP、PEEK

回路功能

0331型阀门提供多种回路功能。63109 型号具体采用 作用方式 B (WW B)。

• 作用方式 A (WW A): 二位二通电磁阀，直动式，在断电位置关闭
• 作用方式 B (WW B): 二位二通电磁阀，直动式，在断电位置打开 (型号 63109)
• 作用方式 C (WW C): 二位三通电磁阀，直动式，在断电位置关闭
• 作用方式 D (WW D): 二位三通电磁阀，直动式，在断电位置打开
• 作用方式 E (WW E): 二位三通混合阀
• 作用方式 F (WW F): 二位三通分配阀
• 作用方式 T (WW T): 二位三通电磁阀，任意流向，在断电位置关闭

铭牌说明

1. 型号
2. 回路功能
3. 通径
4. 密封材料
5. 阀体材料
6. 连接类型
7. PN (公称压力)
8. 功率
9. 制造代码
10. 订货号
11. 电压

安装与安全

危险

系统/设备中的高压可能导致受伤风险 ▶ 在设备或装置上工作之前，请关闭压力并排空管路。

触电危险 ▶ 在系统或设备上工作之前，请关闭电源并防止重新启动。 ▶ 遵守适用的电气设备事故预防和安全法规。

警告

安装不当导致受伤风险 ▶ 安装只能由获得授权的技术人员使用合适的工具进行。 ▶ 避免意外启动系统。 ▶ 装配后，确保受控重启。

安装前准备

• 安装位置: 安装位置灵活。建议：执行机构朝上。
• 污垢收集器: 为了安全操作电磁阀，必须在阀门入口前安装一个污垢收集器 (≤ 500 µm)。

手动操作组件

当手动操作组件被锁定时，阀门无法被电气驱动。

1. 按住手动操作组件。
2. 顺时针旋转手动操作组件以锁定。

电气连接

危险

如果未连接保护导体，则存在触电风险。 ▶ 连接保护导体并检查线圈与阀体之间的电气连通性。

标准设备连接:

1. 将 L1/+ 和 N/– 连接到端子 1 和 2，与极性无关。
2. 连接保护导体。
3. 安装阀座并检查是否安装正确。
4. 拧紧电缆插头（符合 DIN EN 175301-803 A 型的 2518 或 2509 型），注意最大扭矩为 1 Nm。
5. 检查线圈与阀体之间的电气连通性（保护导体功能）。
