产品概述

AE14 为用于液体系统的浮球型排空气阀。其阀体和阀盖由球墨铸铁制造，设计精巧，整个设备维护方便。AE14 标准型号带有氟化橡胶阀锥，提供优异的密封性能。此外，还提供 AE14SV 和 AE14ESV 型号，在进口处配置了内置式截止阀，便于在不拆卸管道的情况下进行维护和清理。

可供型号

• AE14: 氟化橡胶 (Viton) 阀锥 (标准型)
• AE14E: EPDM 阀锥
• AE14S: 不锈钢阀锥 (适用于更高温度)
• AE14SV: 氟化橡胶阀锥，带内置截止阀
• AE14ESV: EPDM 阀锥，带内置截止阀

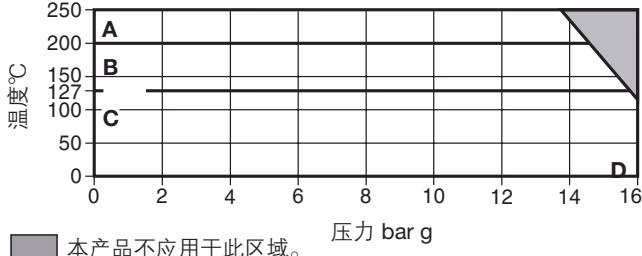

压力/温度控制范围

参数	数值
阀体设计条件	PN16
最大允许压力 (PMA)	16 bar g @ 110 °C
最高允许温度 (TMA)	250 °C @ 13.6 bar g
最小允许温度	0 °C
最大工作压力 (PMO)	16 bar g
最大压差 (ΔPMX)	14 bar g
设计最大冷态水压试验压力	24 bar g
最小液体比重	0.6

不同型号最大工作温度 (TMO)：

• AE14E 和 AE14ESV: 127 °C @ 15.5 bar g
• AE14 和 AE14SV: 200 °C @ 14.5 bar g
• AE14S: 250 °C @ 13.6 bar g

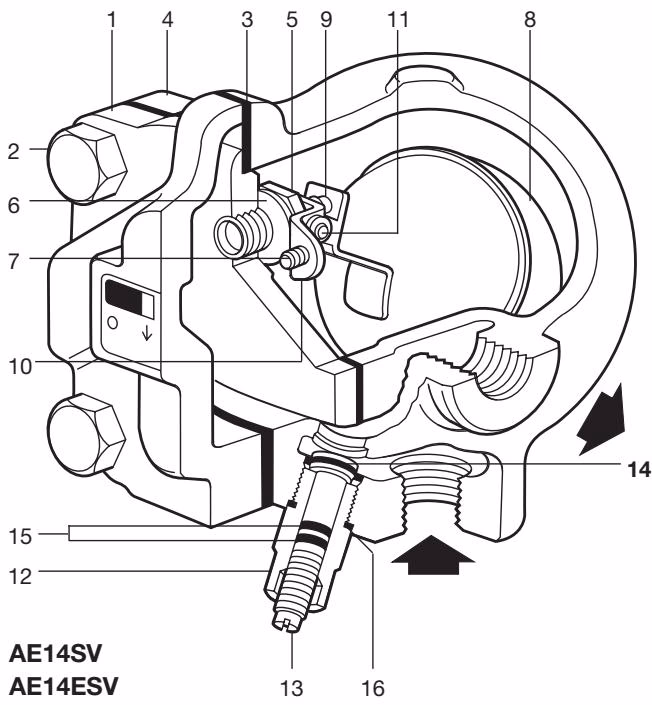

材质明细

序号	部件	材质	标准
1	阀体	球墨铸铁	DIN 1693 GGG 40
2	阀盖螺栓	钢	BS 3692 Gr. 8.8
3	阀盖垫圈	加强型片状石墨	-
4	阀盖	球墨铸铁	DIN 1693 GGG 40
5	主阀座	不锈钢	BS 970 431 S29
6	主阀座垫圈	不锈钢	BS 1449 304 S11
7	主阀装配螺栓	不锈钢	BS 6105 Cl A2-70
8	浮球及杆	不锈钢	BS 1449 304 S16
9	阀芯 (AE14/SV)	不锈钢 + 氟化橡胶	-
	阀芯 (AE14E/ESV)	不锈钢 + EPDM	WRc 9205519
	阀芯 (AE14S)	不锈钢	AISI 440B
10	销托架	不锈钢	BS 1449 304 S16
11	销	不锈钢	-
12*	截止阀外罩	黄铜	BS 2874 CZ 121 3Pb
13*	截止阀轴	黄铜	BS 2874 CZ 121 3Pb
14*	截止阀芯	黄铜	BS 2874 CZ 121 3Pb
15*	'O'形环	合成橡胶	氟化碳
16*	截止阀垫圈	铜	BS 2870 C 101

*注：部件 12 至 16 仅用于 AE14ESV 和 AE14SV 型号。

尺寸与重量 (近似值 mm, kg)

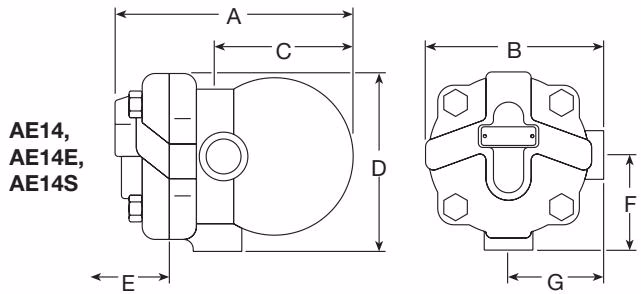

AE14, AE14E, AE14S (标准型)

口径	A	B	C	D	E	F	G	重量
½"	147	114	80	114	105	60	60	2.5
¾"	147	114	80	114	105	60	60	2.5

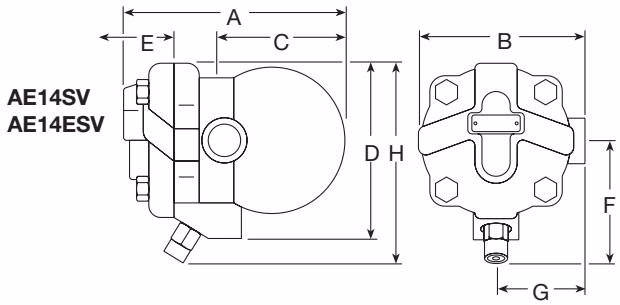

AE14ESV, AE14SV (带截止阀型)

口径	A	B	C	D	E	F	G	H	重量
½"	148	114	65	129	105	76	60	147	2.7
¾"	148	114	65	129	105	76	60	147	2.7

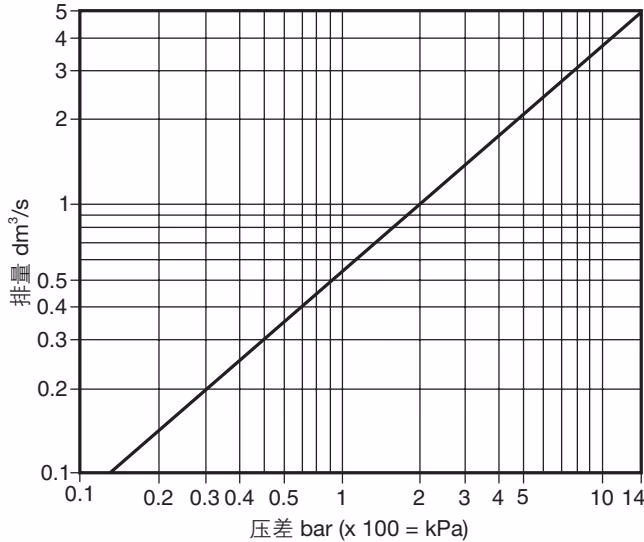

排量特性

备件

图中实线部分为可供备件，虚线部分不作为备件提供。

可供备件:

• 维护组件: 3, 5, 6, 7 (2件), 8, 9, 10, 11, 14, 15 (2件), 16
  • 注：AE14S 的部件 9 装配在部件 8 上。
• 密封组件: 3, 6, 14, 15 (2套), 16
• 阀锥 (3套): 9
  • 注：根据需要，可提供 1 套 EPDM 和 Viton 阀芯。

建议拧紧力矩

序号	部件	对边宽度	螺纹规格	拧紧力矩 (N m)
2*	阀盖螺栓	17 AF	M10 x 30	47 - 50
5	主阀座	17 AF	-	50 - 55
7	主阀装配螺栓	Pozidrive	M4 x 6	2.5 - 3.0
12*	截止阀外罩	21 AF	-	30 - 35

*注：部件 2 和 12 不作为备件提供。

安全信息、安装和维护

详细信息请参考随产品提供的安装维修指南 (IM-P149-06)。

处理： 本产品可循环使用，处理得当不会引起环境问题。

订购说明

例： 1-斯派莎克 ½" BSP 螺纹连接 AE14 自动排空气阀，球墨铸铁阀体，氟化橡胶阀锥。
