双重密封零泄漏
简介
BSA3-BD 系列标准产品采用三层波纹管密封，设计用于蒸汽、气体、液体、冷凝水及水系统。
BSA3-BD 为平阀芯设计，标准配置带平衡阀芯。
标准
本产品符合欧洲压力设备指令，可以根据要求提供 CE 标志。
证书
BSA3-BD 可提供 EN 10204 3.1 证书。
注：如需证书，需在下单时注明。
口径及连接方式
- DN200、DN250、DN300、DN350、DN400
- 法兰 EN 1092 和 EN 12516-1
- 压力等级 PN16、PN25、PN40
材质
| 序号 | 部件 | 材质 | 标准 / 说明 |
|---|---|---|---|
| 1 | 阀体 | 碳钢 | 1.0619+N |
| 2 | 阀帽 | 碳钢 | 1.0619+N |
| 3 | 阀座 | 碳钢及合金钢 | - |
| 4 | 阀芯 | 不锈钢 | DIN 17440 X30 Cr13 and Stellite |
| 5 | 波纹管 | 不锈钢 | DIN 17440 X6 Cr Ni Ti 1810 |
| 6 | 阀杆 | 不锈钢 | AISI 420 |
| 7 | 阀帽螺母 | 钢 | ASTM A194 2H |
| 8 | 阀帽螺栓 | 钢 | ASTM A193 B7 |
| 9 | 阀体 / 阀帽垫片 | 不锈钢及石墨垫片 | - |
| 10 | 手轮 | 碳钢 | DN200 和 DN250 |
| 10 | 手轮 | 铸铁 | DN300 - DN400 |
| 11 | 限位块 | 不锈钢 | ASTM A276 304 |
| 12 | 自锁螺母 | 不锈钢 | - |
| 13 | 平衡阀芯 | 不锈钢 | DIN 17440 x 30 Cr13 and Stellite |
| 14 | 锁紧垫圈 | ASTM A276 304 | - |
| 15 | 阀杆填料 | 石墨 | - |

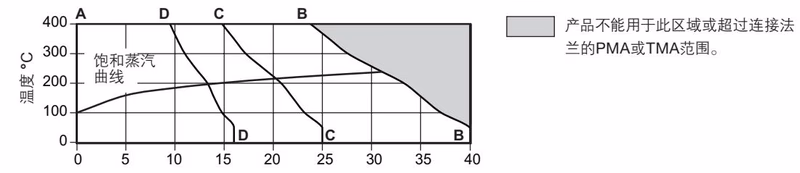

压力 / 温度限制
产品不能用于图示禁用区域，或超过连接法兰对应的 PMA / TMA 范围。
| 压力等级 | 曲线 | 阀体设计条件 | PMA 最高允许压力 | TMA 最高允许温度 | 最低允许温度 | PMO 饱和蒸汽下最高工作压力 | TMO 最高工作温度 | 最低工作温度 | 最低工作压力 | 最高压差 | 设计最高冷态试验压力 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN40 | A-B-B | PN40 | 40 bar g @ 0 °C | 400 °C @ 23.8 bar g | -10 °C | 31.3 bar g | 400 °C @ 23.8 bar g | -10 °C | 0 bar g | 由 PMO 决定 | 60 bar g |
| PN25 | A-C-C | PN25 | 25 bar g @ 0 °C | 400 °C @ 14.8 bar g | -10 °C | 20.5 bar g | 400 °C @ 14.8 bar g | -10 °C | 0 bar g | 由 PMO 决定 | 37.5 bar g |
| PN16 | A-D-D | PN16 | 16 bar g @ 0 °C | 400 °C @ 9.5 bar g | -10 °C | 13.5 bar g | 400 °C @ 9.5 bar g | -10 °C | 0 bar g | 由 PMO 决定 | 24 bar g |
泄漏等级与 Kv 值
泄漏等级
阀芯阀座密封符合 EN 12266-1 A级，泄漏等级符合 ISO 5208 A级。
Kv 值
请注意，不带平衡阀芯的 Kv 值仅供对比，BSA3-BD 标准供货为带平衡阀芯结构。
| 口径 | DN200 | DN250 | DN300 | DN350 | DN400 |
|---|---|---|---|---|---|
| 平衡 Kv | 593 | 935 | 1264 | 1804 | 2362 |
| 非平衡 Kv | 735 | 1170 | 1710 | 2365 | 3225 |
转换公式：
- Cv (UK) = Kv × 0.963
- Cv (US) = Kv × 1.156
- 流量公式：Q = Kv × √ΔP
- 其中：Q 为流量（m³/h），ΔP 为压降

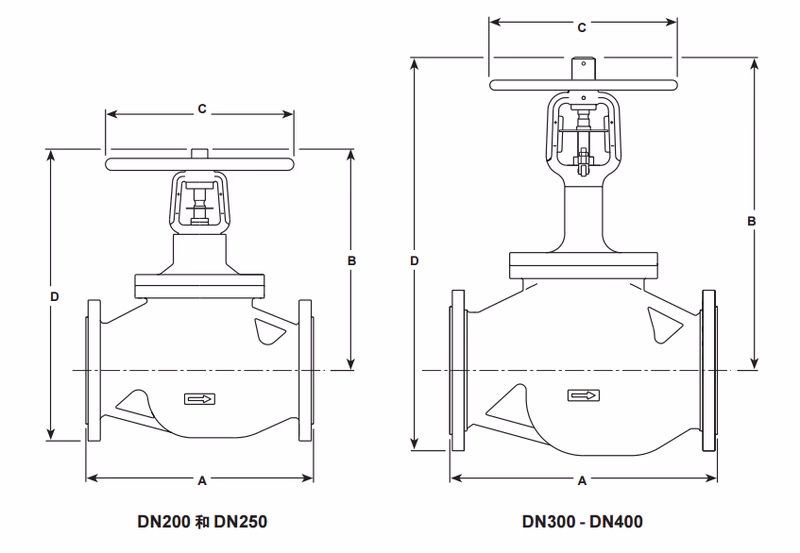

尺寸 / 重量（近似值）
单位：mm 和 kg。
| 尺寸 | A | B | C | D | 重量 |
|---|---|---|---|---|---|
| DN200 | 600 | 612 | 500 | 800 | 180 |
| DN250 | 730 | 765 | 500 | 990 | 316 |
| DN300 | 850 | 1005 | 600 | 1265 | 480 |
| DN350 | 980 | 1095 | 650 | 1420 | 690 |
| DN400 | 1100 | 1173 | 700 | 1505 | 950 |
安全信息、安装及维护
详细信息请参考随产品提供的安装维修指南（IM-P184-19）。
安装提示
按阀体上流向箭头方向安装，并置手轮于合理位置。
处理
本产品可循环利用，处理得当不会引起生态问题。
订购说明
例：1 个 DN200 斯派莎克 BSA3-BD 波纹管截止阀，EN1092 PN40 法兰。
备件

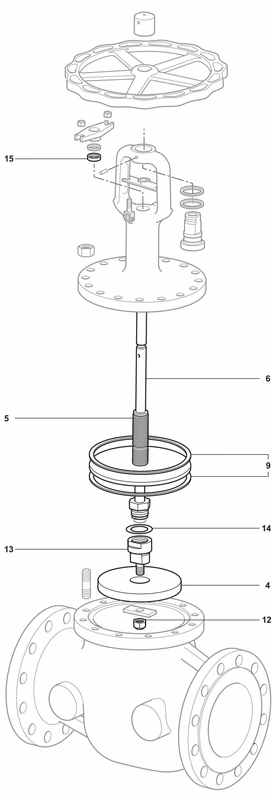

备件 - DN200 和 DN250

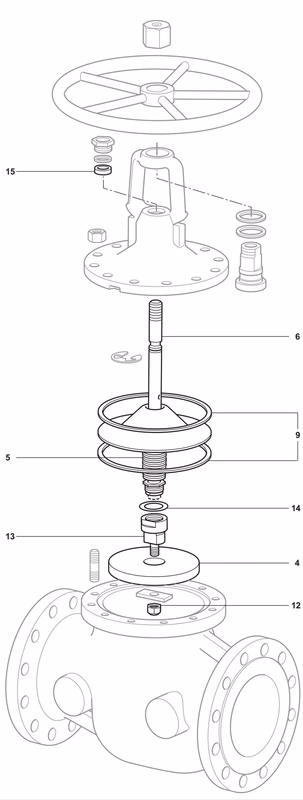

备件 - DN300 - DN400
可供备件如下：
| 可供备件 | 对应部件 |
|---|---|
| 阀体 / 阀帽垫片及阀杆填料 | 15 和 9（2 套） |
| 阀杆和波纹管组件 | 5、6、12、14、15 和 9（2 套） |
| 阀芯（描述详细阀门型号） | 4、12、13、14、15 和 9（2 套） |
订购备件
注：为了方便客户，备件成套提供，确保进行维修时有所需备件。例如，订购阀杆 / 波纹管组件时，部件 9、12、14 及 15 包含在套件中。
按上述说明来订购可供备件，并说明阀门型号及口径。
例：1 套阀体 / 阀帽垫片及阀杆填料，用于斯派莎克 BSA3-BD DN200 PN40 波纹管截止阀。
