斯派莎克 Spirax Sarco KE71/KE73/KE43 二通控制阀/调节阀

斯派莎克 Spirax Sarco KE73 PN16 系列二通控制阀，口径覆盖 DN15-DN100，符合 EN 标准，采用鼠笼压紧阀座设计。可搭配气动或电动线性执行器，实现特性调节或开/关控制，适用于多种流体控制场景。具备等百分比、线性、快开多种流量特性，可选金属密封或软密封，适配常温至高温工况，调节比达 50:1，控制精度高。

调节阀

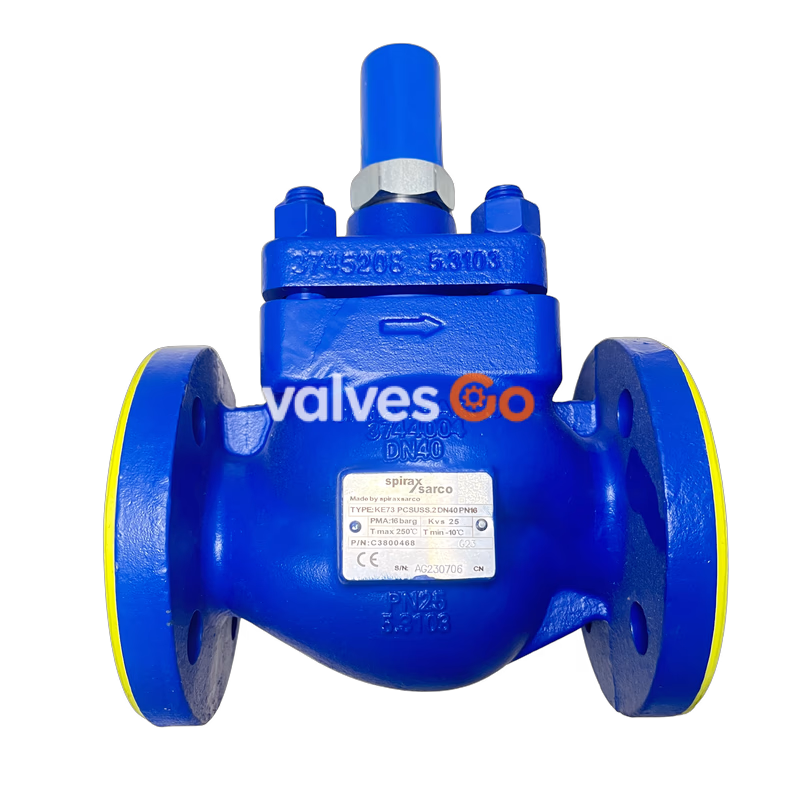

斯派莎克 KE73 控制阀/调节阀

产品概述 ​

斯派莎克 Spirax Sarco KE71/KE73/KE43 二通控制阀是一款符合 EN 标准的鼠笼压紧阀座二通单座阀，口径范围覆盖 DN15 至 DN100。该阀门可与气动或电动线性执行器配套使用，灵活实现特性调节或开/关控制功能，适用于大部分流体控制调节应用场景，在各种流量条件下均能提供稳定可靠的控制效果。

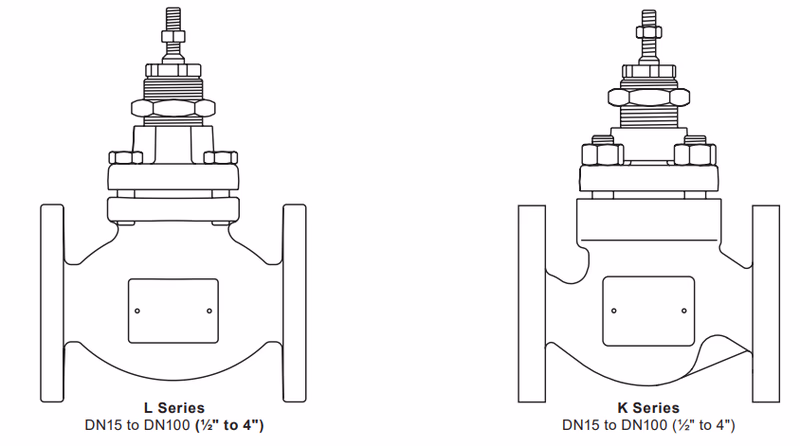

斯派莎克 KE71/KE73/KE43 二通控制阀

核心优势

  • 高调节比：50:1 调节比，精确控制流量
  • 多流量特性：等百分比、线性、快开三种特性可选
  • 灵活密封选项：金属密封 Class IV，软密封可达 Class VI
  • 宽温度范围：-10°C 至 300°C，适配多种工况
  • 丰富配件：可搭配多种执行器和定位器

阀门特性与选项 ​

流量特性选项 ​

特性类型说明
等百分比（E）适用于大部分流体控制调节应用，在各种流量下提供良好控制
线性按线性比例调节流量
快开阀门开度较小时快速达到较大流量

结构选项 ​

选项类别具体类型适用场景/说明
阀杆密封PTFE 密封（标准）常规工况使用
阀杆密封石墨填料高温工况专用
阀座金属密封（431 不锈钢，标准）通用工况
阀座316L 不锈钢金属密封更高耐腐蚀性要求
阀座PTFE 软密封可实现紧密关闭，泄漏率达 Class VI
阀座316L 不锈钢带 Stellite 6 硬化表面更严酷的工况环境
阀帽类型标准阀帽常规安装条件
阀帽类型加长阀帽管道保温层较厚或热/冷特殊工况
阀内件标准阀内件通用流量控制
阀内件降噪鼠笼需降低流体噪声的场景
阀内件缩小阀内件（1/2/3 级）小流量控制需求
阀内件微小流量阀芯（0.1/0.2/0.5）极低流量精确控制

技术参数 ​

核心技术数据 ​

参数项规格详情
阀芯设计抛物线
泄漏率金属密封：Class IV；软密封：Class VI
调节比50:1
行程DN15 - DN50：20 mm；DN65 - DN100：30 mm
最大设计压力16 bar g（@ 120°C）
最大设计温度300°C（高温填料/加长阀帽/波纹管配置）
最小设计温度-10°C（更低温度需咨询厂家）
最大冷态测试水压24 bar g（波纹管密封阀门测试时需取下波纹管）
操作温度限制PTFE 标准填料：250°C；PTFE 软阀座：200°C；高温填料：300°C

Kv 值表 ​

标准及缩小阀内件 Kv 值（20mm 行程：DN15-DN50，30mm 行程：DN65-DN100） ​

阀内件类型特性类型DN15DN20DN25DN32DN40DN50DN65DN80DN100
标准阀内件等百分比4.06.310.016.025.03663100160
标准阀内件线性4.06.310.016.025.03663100160
标准阀内件快开4.06.310.018.028.05085117180
缩小阀内件 1等百分比2.54.06.310.016.0253663100
缩小阀内件 1线性2.54.06.310.016.0253663100
缩小阀内件 2等百分比1.62.54.06.310.016253663
缩小阀内件 2线性1.62.54.06.310.016253663
缩小阀内件 3等百分比1.01.62.54.06.310162536
缩小阀内件 3线性1.01.62.54.06.310162536

微小流量阀芯 Kv 值（仅适用于 DN15-DN25） ​

Kv 值DN15DN20DN25
0.50.50.50.5
0.20.20.20.2
0.10.10.10.1

降噪阀内件 Kv 值（线性特性） ​

阀内件类型DN15DN20DN25DN32DN40DN50DN65DN80DN100
标准阀内件468172027556390
缩小阀内件 13.556121315354060
缩小阀内件 2344.5777303340

产品结构 ​

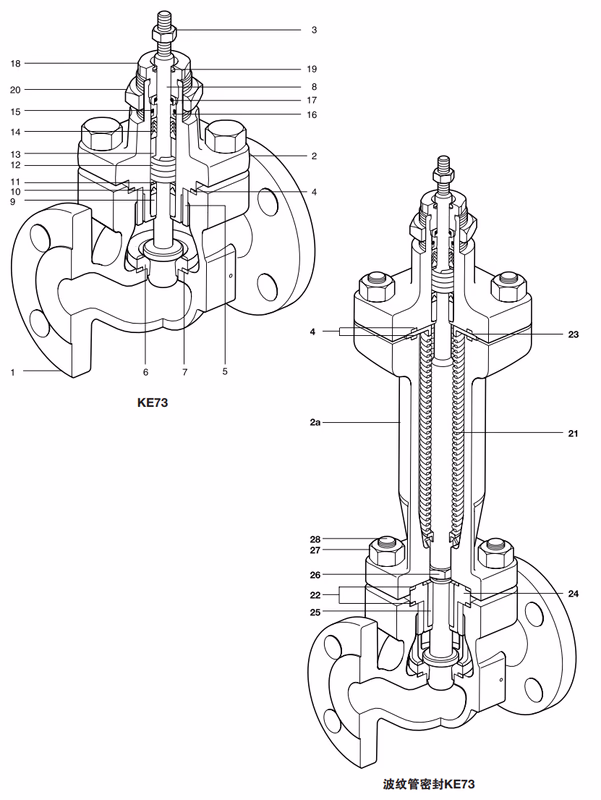

斯派莎克 KE71/KE73/KE43 二通控制阀 - 结构图

材质明细 ​

部件序号部件名称材质规格
1阀体球墨铸铁 EN-GJS-400-18u-LT
2阀帽球墨铸铁 EN-GJS-400-18u-LT
2a加长阀帽铸钢 BS EN 10213 GP240GH+N
3阀杆锁定螺母不锈钢
4阀帽垫片316L / 石墨缠绕垫片
5阀座316L 不锈钢
6阀座环不锈钢
7阀座垫片316L / 石墨缠绕垫片
8阀芯阀杆不锈钢
9*下部阀杆导向玻璃填充 PTFE
10下部阀杆刮环PTFE
11*填料保护垫片316L 不锈钢
12*弹簧不锈钢
13填料隔离环316L 不锈钢
14*V 型填料组PTFE
15*外侧 O 型圈氟橡胶 B
16*上部阀杆导向玻璃填充 PTFE
17*内侧 O 型圈氟橡胶
18压盖螺母不锈钢
19防尘环PTFE
20执行器压紧螺母镀锌碳钢
21波纹管组件不锈钢 AISI 316Ti + 316L
22加长阀帽垫片316L / 石墨缠绕垫片
23上平板（仅加长阀帽）316L 不锈钢
24下部主轴导承箱316L 不锈钢
25下部主轴导承Stellite 6
26主轴锁定和防转螺母316L 不锈钢
27阀帽螺栓钢 BS 3692 Gr. 8（高温：DIN 17240 25CrMo4）
28阀帽螺母钢 BS 3692 Gr. 8.8（高温：DIN 17240 25CrMo4）

注：带 * 标识的部件仅适用于 PTFE 密封型号。高温填料配置时，部件 9 改用 Stellite 6，部件 14 改用石墨环。

尺寸与重量 ​

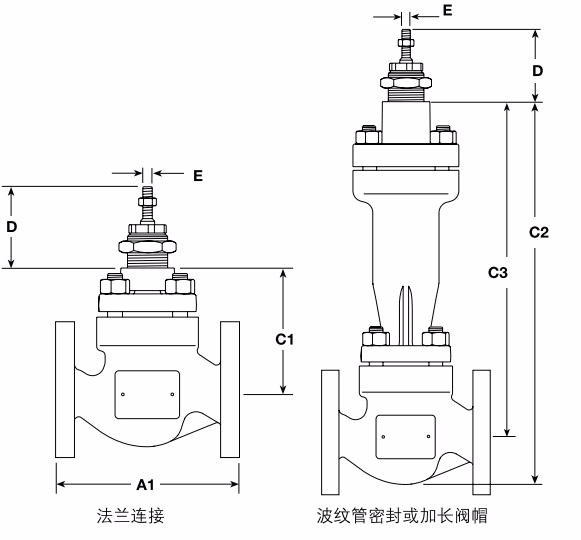

斯派莎克 KE71/KE73/KE43 二通控制阀 - 尺寸图

阀门尺寸（近似值，单位：mm） ​

阀门口径A1 (法兰 PN16)C1 (法兰 PN16)C3 (法兰 PN16)DE (螺纹)
DN1513010333669M8
DN2015010333669M8
DN2516010333669M8
DN3218013235469M8
DN4020013235469M8
DN5023012734969M8
DN6529020141681M12
DN8031020141681M12
DN10035021643181M12

阀门重量（近似值，单位：kg） ​

口径KE73 基础重量波纹管密封/加长阀帽附加重量
DN155.54.5
DN206.84.5
DN257.04.5
DN3213.55.5
DN4014.05.5
DN5017.05.5
DN6535.010.0
DN8040.010.0
DN10054.013.0

配套执行器尺寸与重量 ​

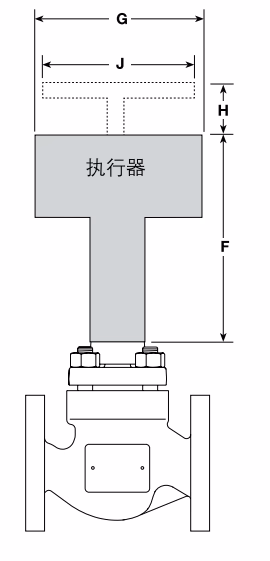

斯派莎克 KE71/KE73/KE43 配套执行器尺寸图

气动执行器尺寸 ​

执行器型号F (mm)G (mm)H (mm)J (mm)重量 (kg)带手轮附加 (kg)
PN1500/PN25004051114--55-
PN1600/PN26004651116--70-
PN9100E 系列275170552256+5.86
PN9100R 系列2751701402256+2.50
PN9200E 系列3003005522517+7.20
PN9200R 系列30030014022517+3.77
PN9320E 系列3253906535027+7.20
PN9320R 系列32539015035027+3.77
PN9330E 系列3353906535027+7.20
PN9330R 系列33539015035027+3.77

电动执行器尺寸 ​

执行器型号F (mm)G (mm)重量 (kg)
EL560_1774604.5
EL561_1774604.8
EL562_1774605.2
EL563_1775067.0
EL564_22556910.0
EL565_22780720.0
EL506_1624458.7

配套执行器与定位器 ​

类型型号系列
电动执行器EL4600 系列、EL5600 系列
气动执行器PN1000 系列、PN9000 系列
气动定位器PP5
电气定位器EP5
本安型电气定位器ISP5
智能型电气定位器SP400 系列、SP500 系列
带数字通讯功能定位器SP300 系列

选型指南 ​

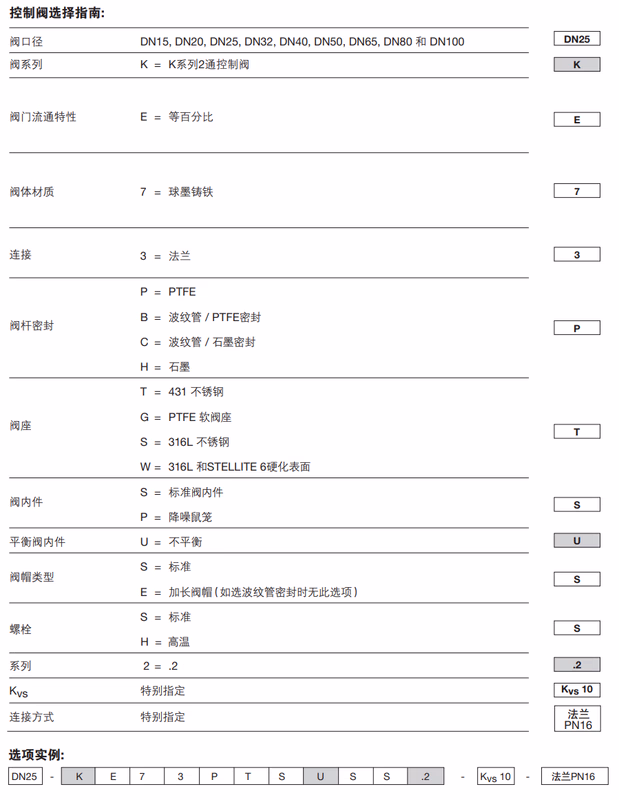

斯派莎克 KE71/KE73/KE43 二通控制阀 - 选型编码

选型原则

选择 KE73 控制阀时，需根据工艺要求确定口径、流量特性、密封类型、阀帽类型等配置，并选择合适的执行器和定位器。

型号编码规则 ​

选型项目编码选项说明
阀口径DN15-DN100按实际需求选择
阀系列KK 系列二通控制阀
阀门流通特性E等百分比（默认推荐）
阀体材质7球墨铸铁
连接方式3法兰连接
阀杆密封P / B / C / HP=PTFE；B=波纹管/PTFE；C=波纹管/石墨；H=石墨
阀座T / G / S / WT=431不锈钢；G=PTFE软阀座；S=316L不锈钢；W=316L+Stellite 6
阀内件S / PS=标准阀内件；P=降噪鼠笼
平衡阀内件U不平衡
阀帽类型S / ES=标准；E=加长
螺栓S标准
系列.2固定编码

选型实例 ​

型号：KE73 PTSUSS.2 Kv10 PN16 法兰连接

配置解读：DN25 口径、等百分比特性、球墨铸铁阀体、法兰连接、PTFE 阀杆密封、431 不锈钢阀座、标准阀内件、不平衡结构、标准阀帽、标准螺栓、Kv10 流量系数、PN16 法兰连接。

备件 ​

斯派莎克 KE71/KE73/KE43 二通控制阀 - 备件图

常规备件（非波纹管密封） ​

备件名称标识代码说明
执行器安装螺母A-
垫片组B, G非波纹管密封专用
阀杆密封组件（PTFE）C-
阀杆密封组件（石墨填料）C1-
阀芯、阀杆和阀座组件（等百分比阀芯）D, E不含垫片
阀芯、阀杆和阀座组件（快开阀芯）D1, E不含垫片
阀芯、阀杆和阀座组件（线性阀芯）D2, E不含垫片

波纹管密封备件 ​

备件名称标识代码说明
执行器安装螺母A-
垫片组B, G波纹管密封专用
阀杆密封组件（PTFE）C-
阀杆密封组件（石墨填料）C1-
阀芯、阀杆和阀座组件（等百分比阀芯）D3, E不含垫片
阀芯、阀杆和阀座组件（快开阀芯）D4, E不含垫片
阀芯、阀杆和阀座组件（线性阀芯）D5, E不含垫片
波纹管密封组件F-

备件说明

  • 如选用缩小阀芯，订购备件时需特别注明
  • 备件以实线标识为准，虚线标识部件不单独提供

订购说明 ​

订购前提

订购时需提供产品全称，明确说明阀门口径、型号、流量特性、密封类型、阀座材质、阀帽类型等关键配置。如需配套执行器和定位器，需单独注明型号及相关要求。

备件订购示例 ​

1 套 PTFE 阀杆密封组件，用于斯派莎克 Spirax Sarco DN25 二通控制阀 KE73 PTSUSS.2KVS10。

波纹管密封阀门的备件需注明"波纹管密封"：1 套 PTFE 阀杆密封组件，用于斯派莎克 Spirax Sarco DN25 二通控制阀 KE73BTSUSS.2KVS10。

安装与维护提示

  • 备件安装需严格按照产品附带的安装维修指南操作
  • 波纹管密封的阀门在进行水压试验时，必须将波纹管组件取下，避免损坏
  • 如需在低于 -10°C 的工况下使用，需提前咨询厂家确认适配性
