产品概述

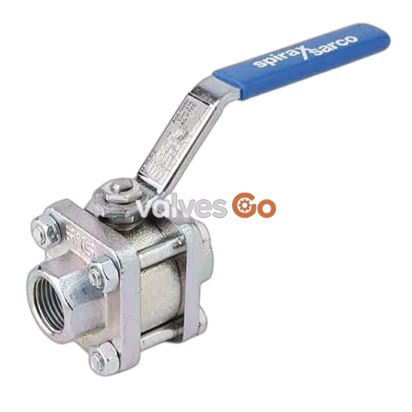

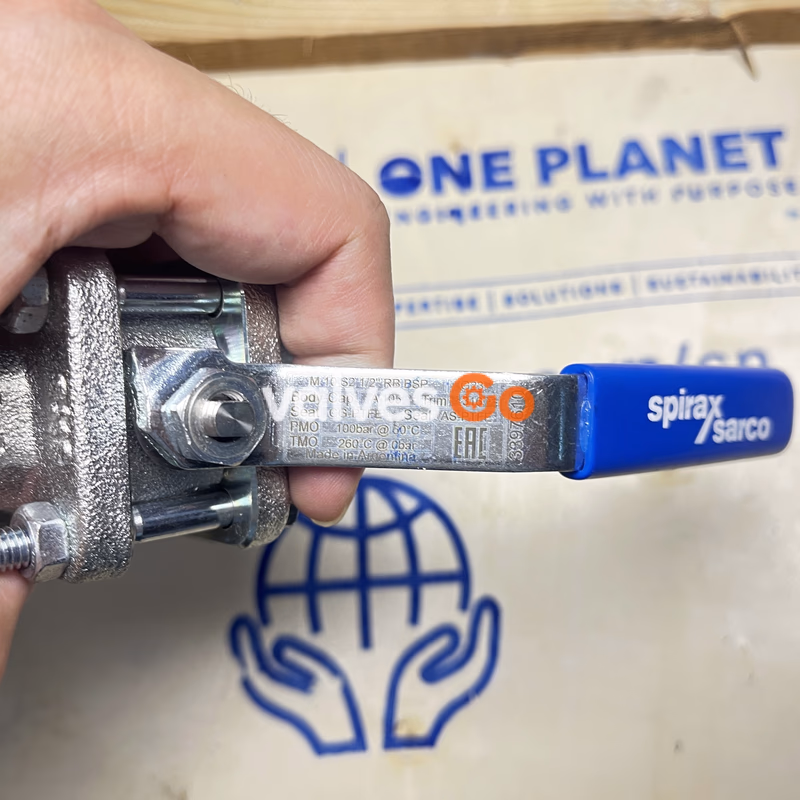

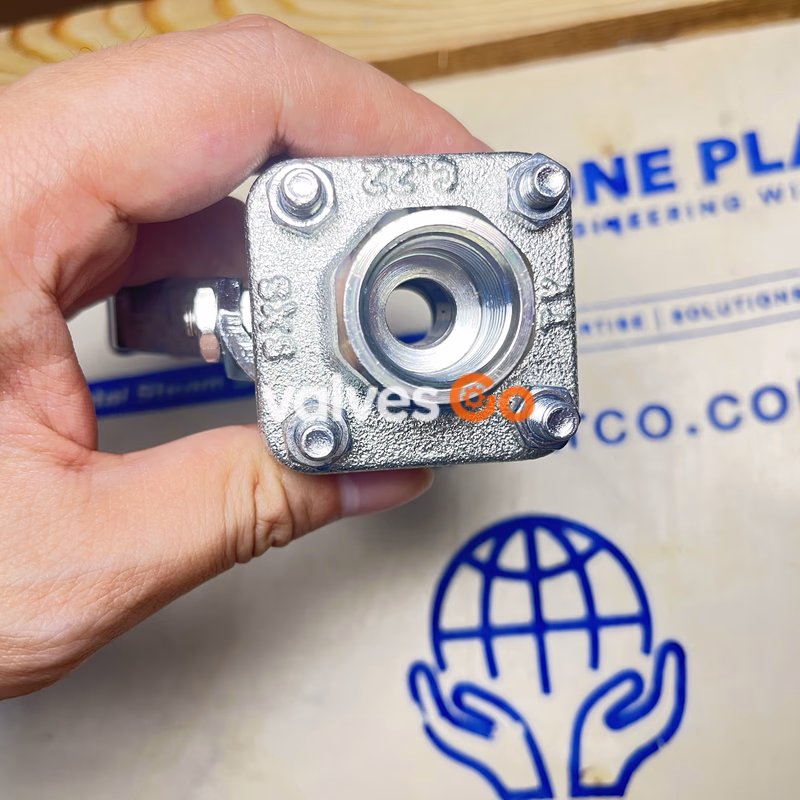

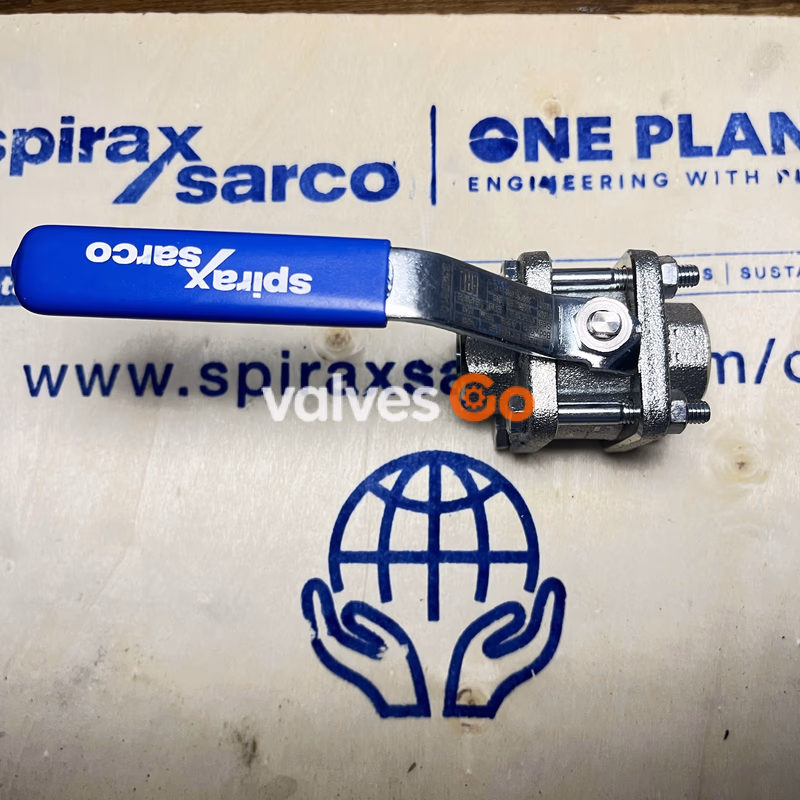

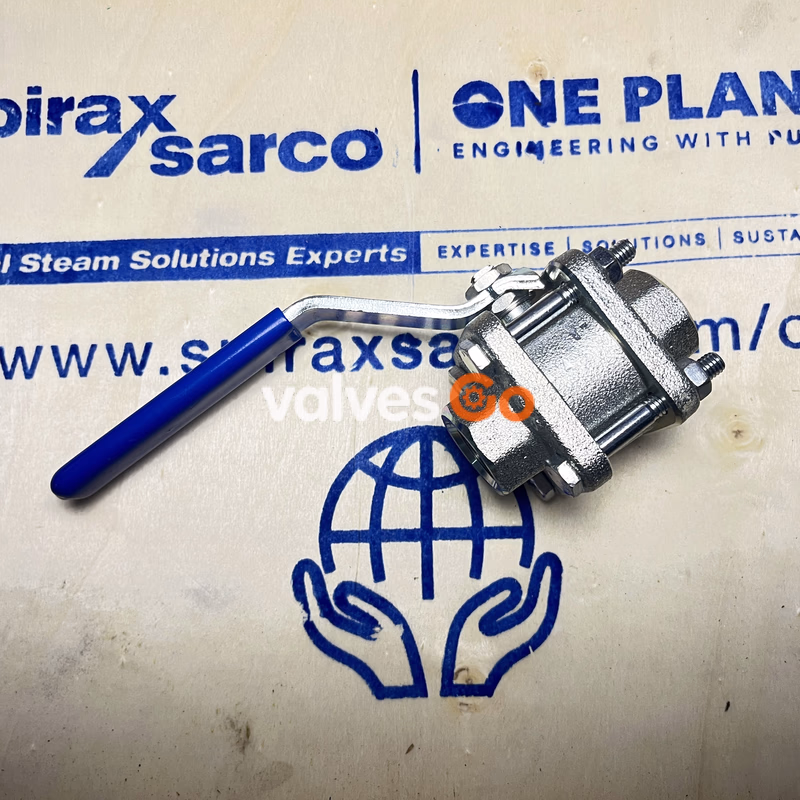

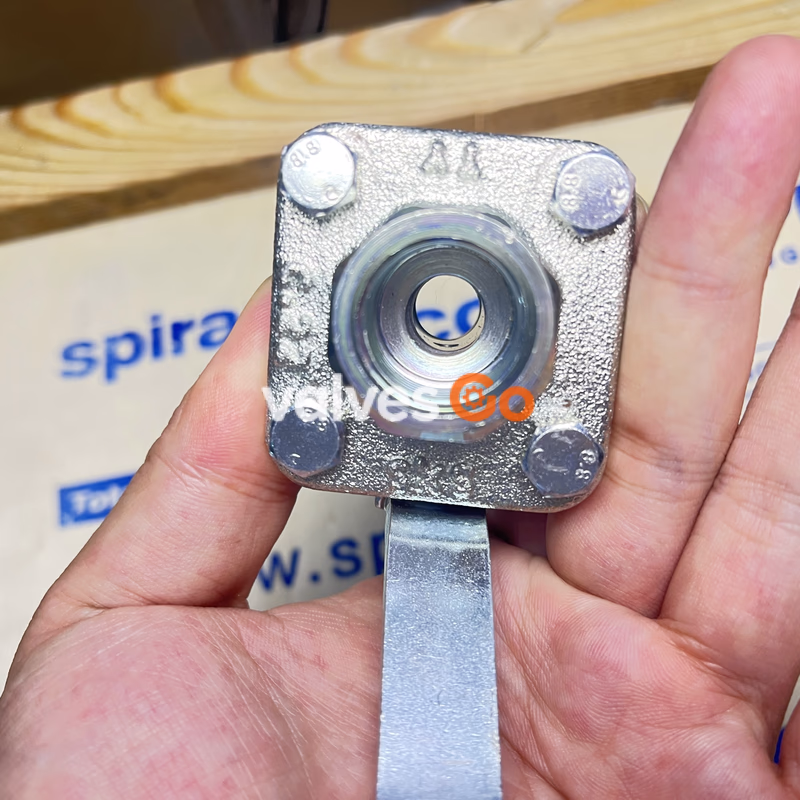

斯派莎克 Spirax Sarco M10S/M10S2RB 三段式球阀，作为隔离阀使用，不能用做调节阀。适用于蒸汽和其它工业流体，从真空到更高的温度和压力。M10S 可直接检修而无需从管路上卸下（仅适用于螺纹和焊接型）。

产品特性

• 三段式设计，便于在线维护
• 多种阀体材质可选：镀锌碳钢、不锈钢、全不锈钢
• 全通径（FB）和缩小通径（RB）可选
• 多种连接方式：BSP、BSPT、API/NPT、BW（对焊）、SW（承插焊）
• 符合欧洲压力设备指令 97/23/EC
• 可提供 EN 10204 3.1 证书
• 抗静电设计，符合 ISO 7121 和 BS 5351
• 可选自排气钢球

口径和管道连接

全通径（FB）

口径	连接方式
1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"	螺纹、焊接（BSP, BSPT, API/NPT, BW, SW）

缩小通径（RB）

口径	连接方式
1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2"	螺纹、焊接（BSP, BSPT, API/NPT, BW, SW）

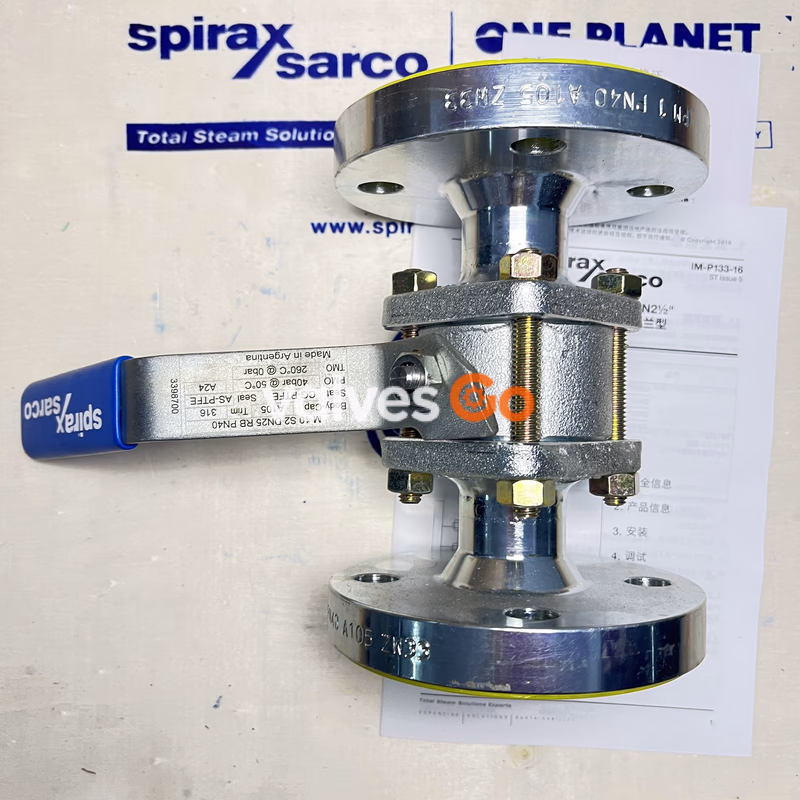

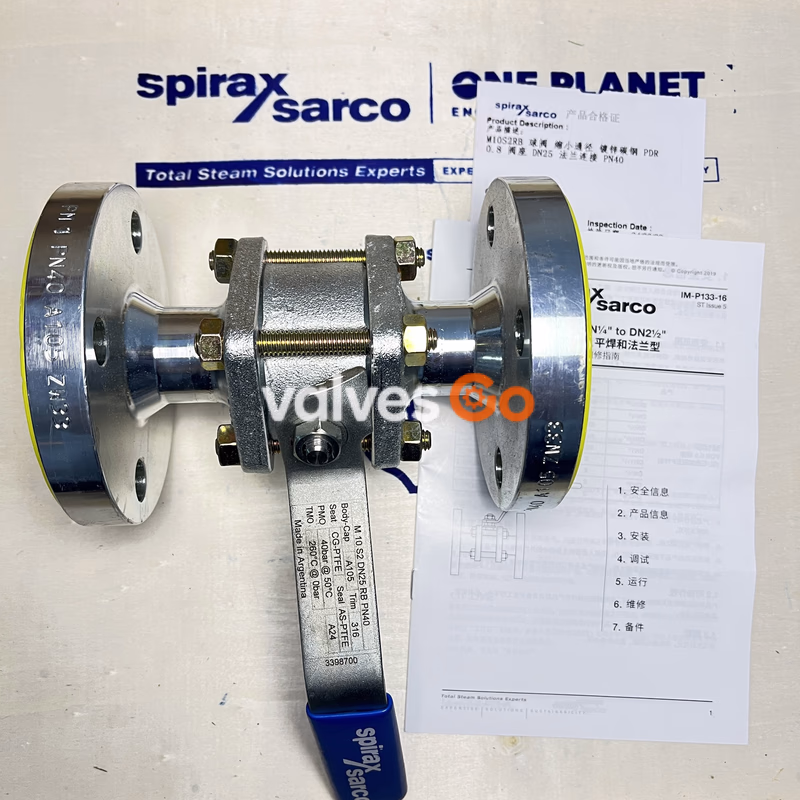

法兰连接

通径类型	口径范围	法兰标准
全通径	DN15 - DN50	ASME (ANSI) Class 150/300, EN 1092 PN40
缩小通径	DN15 - DN65	ASME (ANSI) Class 150/300, EN 1092 PN40

压力/温度限制

参数	数值
PMA 最大允许压力	100 bar g @ 60°C
TMA 最大允许温度	260°C @ 0 bar g
最低允许温度	-29°C
PMO 饱和蒸汽下最大工作压力	17.5 bar g
TMO 最大工作温度	260°C @ 0 bar g
最低工作温度	-29°C
设计最大冷态水压试验压力	150 bar g

注意

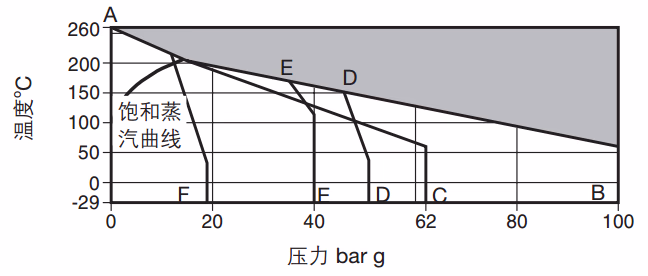

本产品不能用于某些压力/温度组合区域。具体请参考压力温度曲线图。低于最低工作温度时，请咨询斯派莎克 Spirax Sarco 公司。

材质明细

序号	部件	M10S2（碳钢）	M10S3（不锈钢）	M10S4（全不锈钢）
1	阀体	镀锌碳钢 ASTM A 105	不锈钢 ASTM A 182F 316L	不锈钢 ASTM A 182F 316L
2	阀帽	镀锌碳钢 ASTM A 105	不锈钢 ASTM A 182F 316L	不锈钢 ASTM A 182F 316L
3	钢球	不锈钢 AISI 316	不锈钢 AISI 316	不锈钢 AISI 316
4	阀杆	不锈钢 AISI 316	不锈钢 AISI 316	不锈钢 AISI 316
5	阀座	碳/石墨强化 PTFE PDR 0.8	碳/石墨强化 PTFE PDR 0.8	碳/石墨强化 PTFE PDR 0.8
6	阀杆密封	抗静电强化 PTFE	抗静电强化 PTFE	抗静电强化 PTFE
7	分离器	镀锌碳钢 SAE 1010	不锈钢 AISI 316	不锈钢 AISI 316
8	贝氏垫圈	不锈钢 AISI 301	不锈钢 AISI 301	不锈钢 AISI 301
9	螺母	镀锌碳钢 SAE 12L14	不锈钢 AISI 304	不锈钢 AISI 304
10	铭牌(DIN)	不锈钢 AISI 430	不锈钢 AISI 430	不锈钢 AISI 430
11	阀杆螺母	镀锌碳钢 SAE 12L14	不锈钢 AISI 304	不锈钢 AISI 304
12	连杆	镀锌碳钢 SAE 1010	不锈钢 AISI 316	不锈钢 AISI 316
13	铭牌	不锈钢 AISI 430	不锈钢 AISI 430	不锈钢 AISI 430
14	手柄	乙烯树脂	乙烯树脂	乙烯树脂

尺寸与重量

缩小通径尺寸 (mm)

口径	A	A1	A2	A3	A4	B	B1	C	C1	D	D1	D2	D3	E
1/4"	63	60	-	-	-	120	-	-	-	24	-	-	-	11
3/8"	63	63	-	-	-	120	-	61	-	24	-	-	-	11
1/2"	63	51	108	130	140	120	120	61	87	24	89	95	95	11
3/4"	68	59	117	150	152	120	120	63	89	26	98	105	117	14
1"	86	84	127	160	165	157	157	91	91	31	108	115	124	21
1-1/4"	97	93	140	180	178	157	157	95	95	37	118	140	133	25
1-1/2"	106	102	165	200	190	180	180	109	109	41	127	150	156	31
2"	124	118	178	230	216	180	180	115	115	48	152	165	165	38
2-1/2"	152	152	191	-	241	245	-	132	132	57	-	-	190	51

全通径尺寸 (mm)

口径	A	A1	A2	A3	A4	B	B1	C	C1	D	D1	D2	D3	E
1/4"	63	60	-	-	-	120	-	61	-	24	-	-	-	8
3/8"	63	63	-	-	-	120	-	61	-	24	-	-	-	11
1/2"	68	68	-	130	140	120	120	63	89	26	-	95	95	14
3/4"	86	86	-	150	152	157	157	91	91	31	-	105	117	21
1"	97	97	-	160	165	157	157	95	95	37	-	115	124	25
1-1/4"	106	106	-	180	178	180	180	109	109	41	-	140	133	31
1-1/2"	124	124	-	200	190	180	180	115	115	48	-	150	156	38
2"	152	152	-	230	216	245	245	132	132	57	-	165	165	51

重量 (kg)

口径	RB 螺纹	RB 对焊	RB 承插焊	RB PN40	RB ASME 150	RB ASME 300	FB 螺纹	FB 对焊	FB 承插焊	FB PN40	FB ASME 300
1/4"	0.5	-	-	-	0.61	-	-	0.5	-	-	-
3/8"	0.61	-	-	-	0.61	-	-	0.61	-	-	-
1/2"	0.61	2.2	1.65	2.2	-	-	0.70	2.3	-	2.5	-
3/4"	0.70	2.9	2.20	2.9	-	-	1.27	3.5	-	4.2	-
1"	1.27	3.9	3.38	4.5	-	-	1.77	4.4	-	5.1	-
1-1/4"	1.77	5.4	4.44	7.0	-	-	2.50	6.2	-	7.5	-
1-1/2"	2.50	6.5	5.84	8.36	-	-	3.50	7.5	-	10.0	-
2"	3.50	8.8	8.99	11.2	-	-	6.90	12.2	-	13.4	-
2-1/2"	6.90	-	-	17.5	-	-	-	-	-	-	-

流量特性（Kv 值）

口径	缩小通径 Kv	全通径 Kv
1/4"	3	3
3/8"	6.8	6.8
1/2"	6	17
3/4"	10	36
1"	27	58
1-1/4"	49	89
1-1/2"	70	153
2"	103	205
2-1/2"	168	-

转换公式： Cv(UK) = Kv × 0.963，Cv(US) = Kv × 1.156

工作扭矩 (Nm)

口径	缩小通径	全通径
1/4"	2	2
3/8"	2	2
1/2"	3.5	3.5
3/4"	3.5	13
1"	13	21
1-1/4"	21	30
1-1/2"	30	40
2"	40	45
2-1/2"	45	-

扭矩说明

以上扭矩适用于频繁使用的阀门，最大压差为 100 bar。对于长期处于固定位置的阀门，其扭矩可能增大。

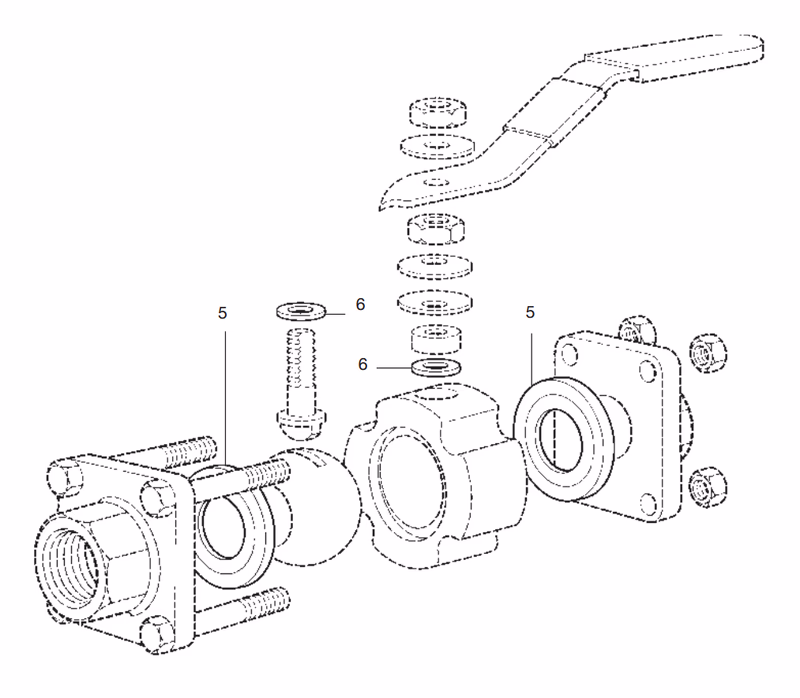

备件

可供备件

备件名称	序号
阀座和阀杆密封组	5, 6

订购备件

订购备件时请注明阀门口径和型号。

示例：1/2" M10S2FB 球阀的阀座和阀杆密封组。

可选配件

• 自排气钢球：减少阀内空气积聚
• 加长阀杆：提供 50mm（2"）和 100mm（4"）两种规格，确保完全保温，适用于保温管道系统
• 可锁定手柄：提供安全锁定功能，防止误操作
• 椭圆形手柄：适用于有限空间，特别适用于疏水阀组安装

安装与维护

详细的安装和维护说明请参考随产品提供的安装维护指南。

在线维护

M10S 可直接检修而无需从管路上卸下。此功能仅适用于螺纹和焊接型。对于法兰型，需将阀体从管道上拆卸后进行维护。

订购说明

示例：1 - 斯派莎克 Spirax Sarco 1/2" 螺纹连接 BSP M10S2FB 球阀

订购时请注明：

1. 口径和连接方式
2. 型号（M10S2、M10S3 或 M10S4）
3. 通径类型（FB 全通径、RB 缩小通径）
4. 材质证书要求（如需要 EN 10204 3.1 证书）
