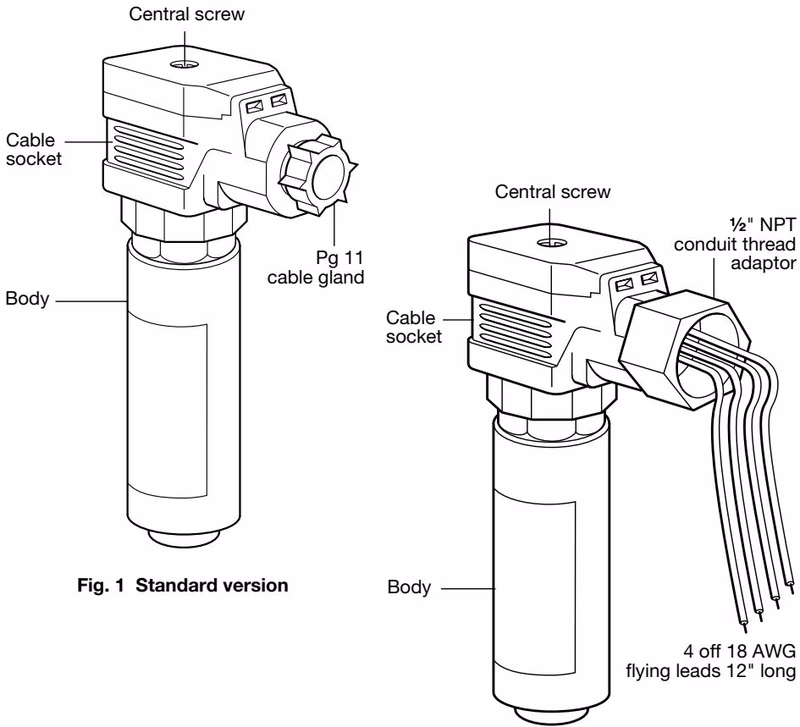

斯派莎克 (Spirax Sarco) PA20 前置放大器用于斯派莎克电容式感应器，可放大测量的电容，并将其转换为与液位成比例的电压输出。它包括一个旋接在感应器顶部的奥氏体不锈钢管体和一个 DIN 43650 的插头（带 Pg 11 导线压盖），或者对于 UL 认证版本，具有带四根引线的 ½" NPT 导管螺纹适配器。

它与斯派莎克所有的电压输入型控制器/变送器兼容，并具有三种灵敏度设定，通过接线变化来适应不同长度的感应器。PA20 是一种紧凑、结实的安装元件，在拆下或更换时不干扰感应器，且无需特殊维修。

限制条件

参数	值
最高环境温度	70°C (158°F)
最低环境温度	0°C (32°F)
最大电缆长度	100 m

WARNING

无防护装置不能装于室外。该前置放大器适用于污染等级 3 的环境。

技术数据

参数	值
电压	15 - 36 Vdc
最大需要电流	10 mA
输出电压范围	1 - 6 Vdc
输出电阻	100 Ω
重量	约 0.25 kg

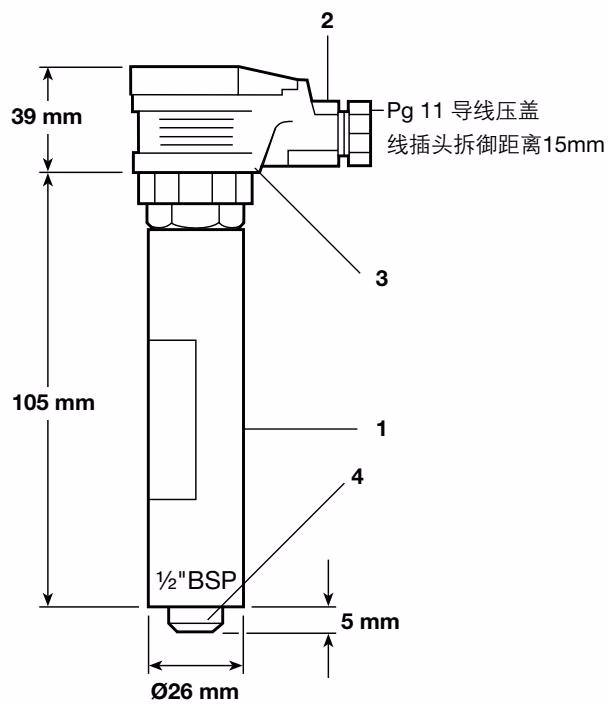

材质

序号	部件	材质
1	管体	奥氏体不锈钢 ASTM A582 303
2	插头	聚酰胺 (玻纤增强)
3	插头垫片	硅氧橡胶
4	'O' 环	丁腈橡胶

安装

前置放大器可在将电容式感应器安装到锅炉或储罐之前或之后安装。在调试控制器/变送器之前，始终让 PA20 在其正常工作温度下稳定至少 15 分钟。

• 将随装置提供的 'O' 型环安装到电容式感应器外螺纹的底部。（注意：感应器和 PA20 都配有 'O' 型环 - 只需安装其中一个）。
• 将前置放大器旋在感应器上，并仅用手拧紧。

WARNING

用手或扳手过度拧紧会导致 'O' 型环损坏，并可能损坏前置放大器。

接线

电缆敷设应符合相关标准。PA20 需要最大 10 mA 的 15-35 Vdc 电源。接线应使用 3 芯 1 mm² (18-16 AWG) 耐高温屏蔽电缆。

WARNING

请勿将信号电缆安装在高压电缆或开关设备附近。感应器电缆不得与电力电缆使用相同的导管/线槽。安装时必须遵守适当的防静电措施。

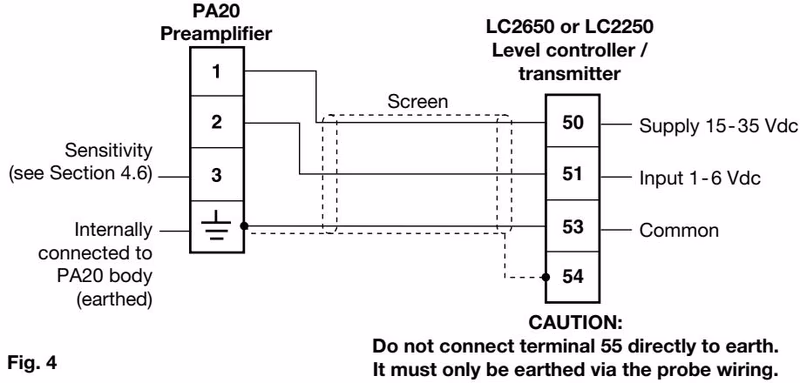

屏蔽连接

如果导线或屏蔽层连接在电位不同的两个接地点之间，则会产生接地电流环路。前置放大器和控制器屏蔽层只需在一端接地。

• 确保屏蔽层连接到 PA20 的接地端子和控制器的公共端子。
• 确保控制器的公共端子没有内部接地。
• 控制器的公共端子必须仅通过 PA20 接地。

WARNING

请勿将公共端子连接到控制器本地的接地端。否则可能会引起接地电流环路，从而降低产品性能或损坏产品。确保感应器管体与管道/锅炉壳体之间的电阻小于 1 Ω。

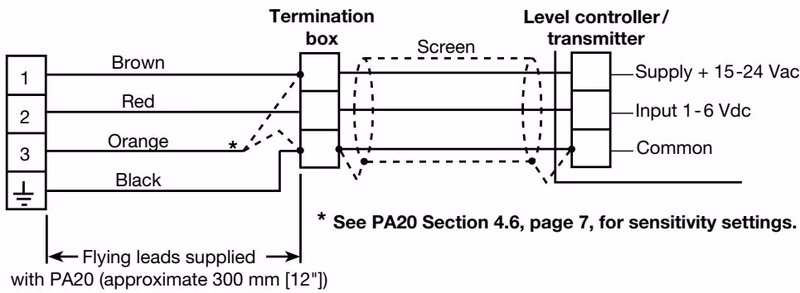

接线连接

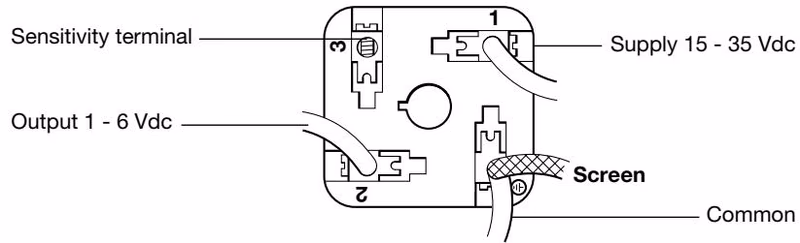

端子	颜色	功能
端子 1	棕色	电源
端子 2	红色	输出
端子 3	橙色	灵敏度
接地端子	黑色	公共端

灵敏度设定

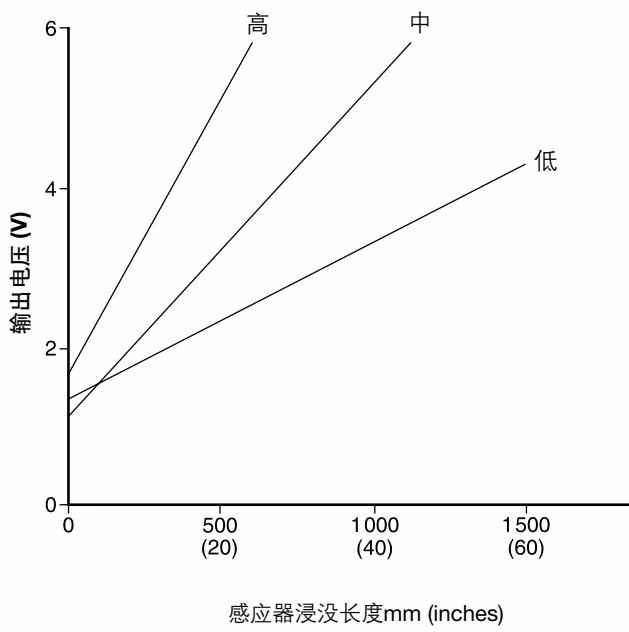

端子 3 根据接线方式提供三种不同的灵敏度范围设定：

• 中等灵敏度：（感应器浸没长度至 500 mm）端子 1 + 3 连接（包括所有长度至 550 mm 的感应器）
• 低灵敏度：（感应器浸没长度至 1050 mm）无连接
• 低灵敏度（更长的浸没长度）：端子 3 + 接地

电压检测

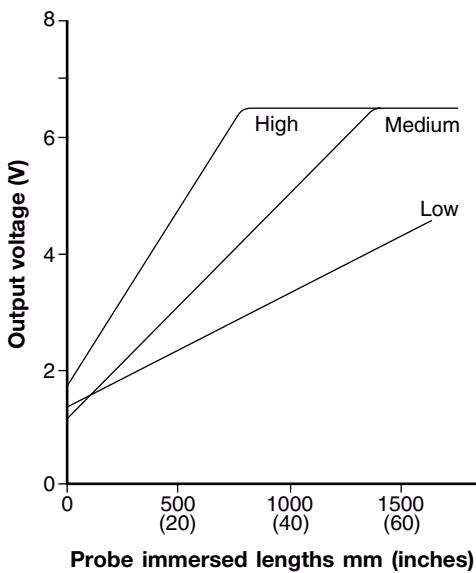

在调试控制器之前，请进行以下电压检测：

1. 开启控制器，然后将水位升高到需要测量的最高液位。
2. 检查前置放大器端子 2（红色）和接地/公共（黑色）端子之间的直流电压是否在 3 到 6 Vdc 之间。
3. 如果超过 6 伏，请通过更改端子 3 的接线来选择下一个较低的灵敏度范围。
4. 如果低于 3 伏，请更改为下一个较高的灵敏度范围（如果有）。
5. 检查电压现在是否在 3 到 6 伏之间。
6. 如果仍然超过 6 伏，请选择最低的灵敏度范围。

当安装 370 至 550 mm 的感应器时，确保选择高灵敏度。选择中等或低灵敏度可能会导致“超出范围”功能报警。

维修

无需特殊的维修。对于感应器管体清洁，请使用蘸有自来水/去离子水或异丙醇的布。使用其他清洁材料可能会损坏产品并使保修失效。锅炉液位控制需要定期测试和检查。
