斯派莎克（Spirax Sarco）SCA系列是可维修型碳钢材质的倒吊桶式蒸汽疏水阀。适用压力范围广，并带有内置过滤器。本产品可提供材质证书 EN 10204 3.1.B（如有需要，请在订购时说明）。

口径和管道连接

• 1/2"，3/4" 和 1" BSP 或 NPT 螺纹连接。
• DN15, DN20 和 DN25 承插焊（ANSI B16.11 Class 3000）。
• PN40, ANSI 150 和 ANSI 300 法兰连接。

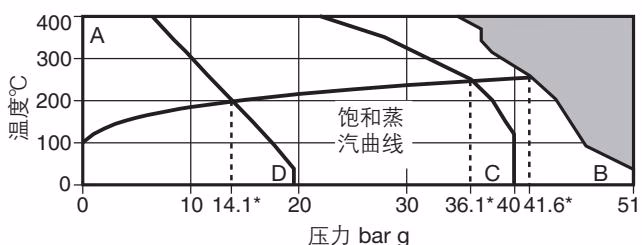

限制条件

最大工作状态取决于排水孔的大小。SCA 30 产品经验证可在全真空条件下安全使用。

最大阀体设计条件	ANSI/ASME 300 (PN50)
PMA - 最大允许压力	51 bar g
TMA - 最高允许温度	400 °C
最大冷态设计水压试验	78 bar g

INFO

A - B: 法兰 ANSI 300, 螺纹和承插焊。 A - C: 法兰 BS 4504 PN40 (ISO 7005.1)。 A - D: 法兰 ANSI 150。

压差限制

口径	3 bar	5 bar	11 bar	15 bar	30 bar	40 bar
DN15 (1/2")	SCA3	SCA5	SCA11	SCA15	SCA30	SCA40
DN20 (3/4")	SCA3	SCA5	SCA11	SCA15	SCA30	SCA40
DN25 (1")	SCA3	SCA5	SCA11	SCA15	SCA30	SCA40

SCA15, SCA30和SCA40为常规产品，SCA3, SCA5和SCA11根据需要特别订购。

TIP

法兰的压力限制应高于内部机构的压力限制：

• ANSI 150 (14.1 bar g): 可供机构 3, 5, 11 (15限定14.1 bar g)
• ANSI 300 (41.6 bar g): 所有型号
• PN40 (36.1 bar g): 可供机构 3, 5, 11, 15, 30 (40限定36.1 bar g)

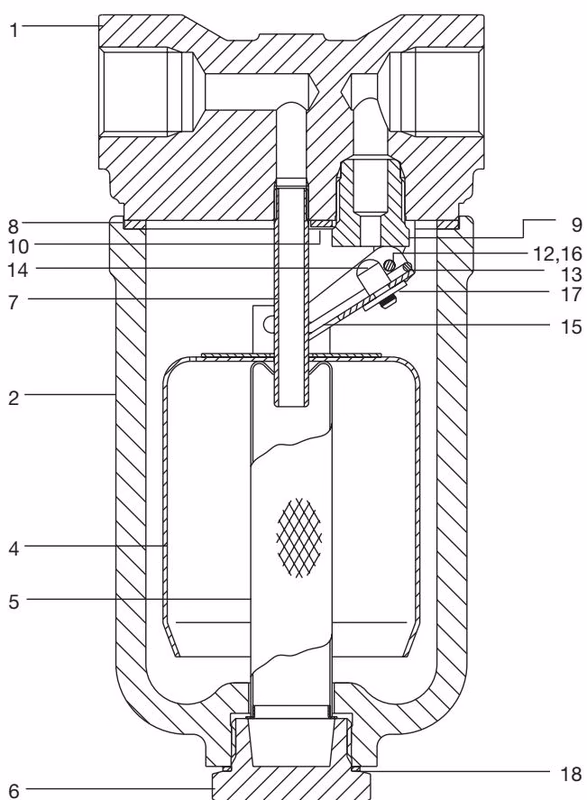

材质

序号	部件	材质	标准
1	阀体	碳钢	ASTM A105
2	阀盖	碳钢	A216 WCB
3*	阀盖螺栓	钢	ASTM A193 Gr. B7
4	吊桶	不锈钢	AISI 304-2B
5*	过滤网	不锈钢	AISI 304
6	过滤器盖	不锈钢	AISI 416
7	内部套管	不锈钢	AISI 304
8	阀盖垫片	加强型片状石墨	-
9	阀座	不锈钢	AISI 440C
10	阀芯导向盘	不锈钢	AISI 304-2B
11*	阀芯导向盘螺丝	不锈钢	BS 6105 CI A2-70
12	铰链销	不锈钢	AISI 304
13	阀芯连杆	不锈钢	AISI 304-2B
14*	阀芯	不锈钢	AISI 420
15	弹簧销	不锈钢	AISI 304
16	垫圈	不锈钢	AISI 304
17	垫圈	不锈钢	AISI 301
18	'S'形垫片	不锈钢	AISI 304

* 注: 部件3和11未示出。

尺寸和重量

尺寸 (近似) mm:

口径	螺纹/承插焊 (A)	PN40 (A1)	ANSI 150 (A1)	ANSI 300 (A1)	B	拆卸距离 C	拆卸距离 D
DN15 (1/2")	90	150	150	150	167	100	110
DN20 (3/4")	90	150	150	150	167	100	110
DN25 (1")	165	160	160	160	167	100	110

重量 (近似) kg:

口径	螺纹/承插焊	PN40	ANSI 150	ANSI 300
DN15 (1/2")	3.0	4.7	4.6	5.0
DN20 (3/4")	3.0	5.3	5.0	5.8
DN25 (1")	3.5	6.0	5.7	6.5

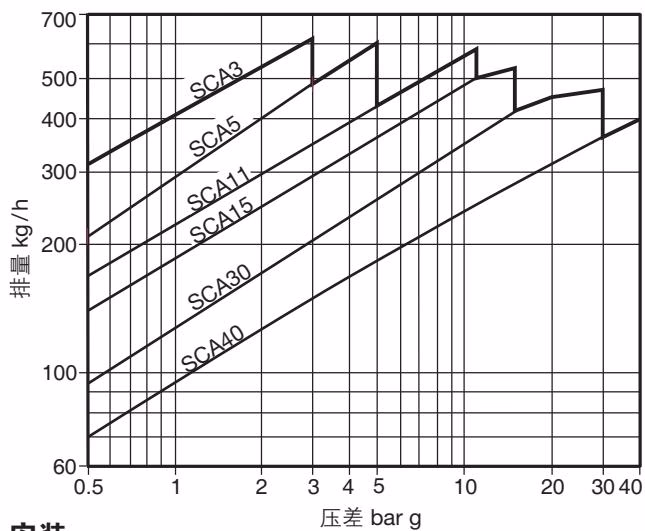

排量

排量符合 ISO 7842 标准。

安装与维护

WARNING

阀盖垫片包含一个不锈钢支撑环，请小心取放以免造成物理伤害。

安装： 阀体应竖直安装以确保吊桶垂直上下动作，阀门进口和出口在同一水平面上，疏水阀应安装于排水点下方以确保阀内水封。

安装阀芯阀座组件： 隔断疏水阀前后管路，松开阀盖螺栓，拆开疏水阀。松开两个螺栓，取出整个吊桶及阀座。确保连接面的清洁，在螺纹接口上涂上一点点密封胶安装新的阀座。用新的螺栓安装新的吊桶，准确定位后按推荐力矩拧紧。用新的垫片重新装好阀体并按推荐力矩拧紧。

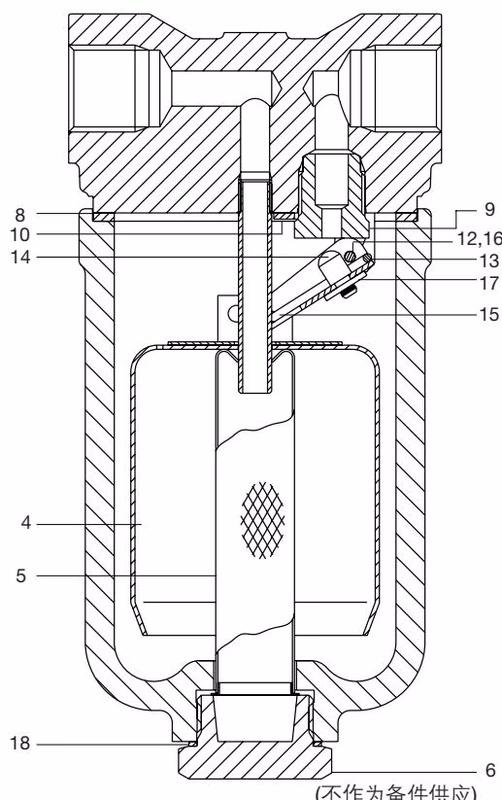

备件

可供备件	部件序号
内部组件 (标明压力范围)	4, 8, 9, 10, 11(2件)*, 12, 13, 14, 15, 16(2件), 17
过滤器	5, 18
阀盖和过滤器垫片 (3件套)	8, 18

* 注: 部件11(阀芯导板螺丝)未显示。

推荐拧紧力矩

部件序号	部件	对边宽度 (mm)	螺纹	扭矩 (N m)
3*	阀盖螺栓	14	M10	40 - 45
6	过滤器盖	32	M28	170 - 190
9	阀座	17	M16	35 - 40
11*	阀芯导程螺丝	Posidrive	M4 x 6	2.5 - 3.0
