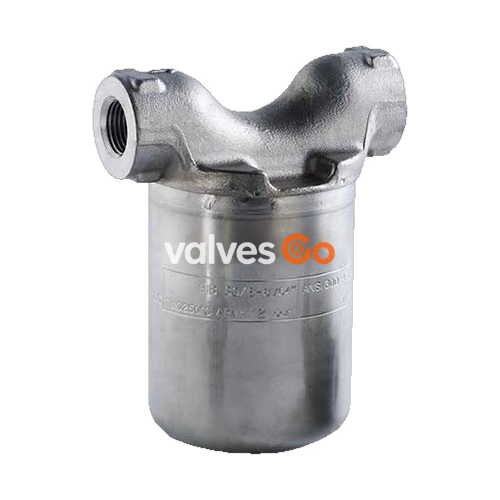

斯派莎克（Spirax Sarco）SIB30 和 SIB30H 为全不锈钢结构密封型倒吊桶蒸汽疏水阀。它们根据所需的工作压差提供指定的变压组件。这两种疏水阀提供多种阀座口径，以适应不同的工作压差要求，最高工作压力可达 30 bar g。

口径和管道连接

• ½" 和 ¾" 螺纹 BSP 或 NPT。
• DN15 和 DN20 承插焊（BS 3799）。
• DN15 和 DN20 标准法兰 ANSI 150、ANSI 300 和 BS 4504 PN40（以及 EN 1092 PN40）。
• 亦可根据要求提供 JIS 表 20、16 和 10 的法兰连接。

限制条件 (ISO 6552)

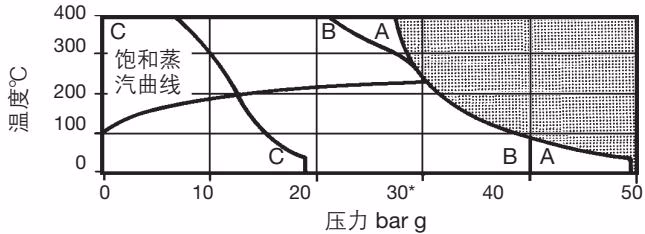

工作范围限制

本产品不能用于建议的最大工作压力和温度区域之外。

参数	值
最大阀体设计条件	PN50
PMA - 最大允许压力	50 bar g
TMA - 最大允许温度	400℃
PMO - 最大饱和蒸汽压力	30 bar g
TMO - 最高工作温度	400℃
最大冷态水试验压力	75 bar g

最大压差限制 (ΔPMX)

ΔPMX 最大压差	SIB30 型号	SIB30H 型号
30.0 bar	SIB30/4	SIB30H/5
20.0 bar	SIB30/5	SIB30H/6
12.0 bar	SIB30/6	SIB30H/7
8.5 bar	SIB30/7	SIB30H/8
5.0 bar	-	SIB30H/10
4.0 bar	SIB30/8	-
2.5 bar	SIB30/10	-
2.0 bar	-	SIB30H/12
1.5 bar	SIB30/12	-

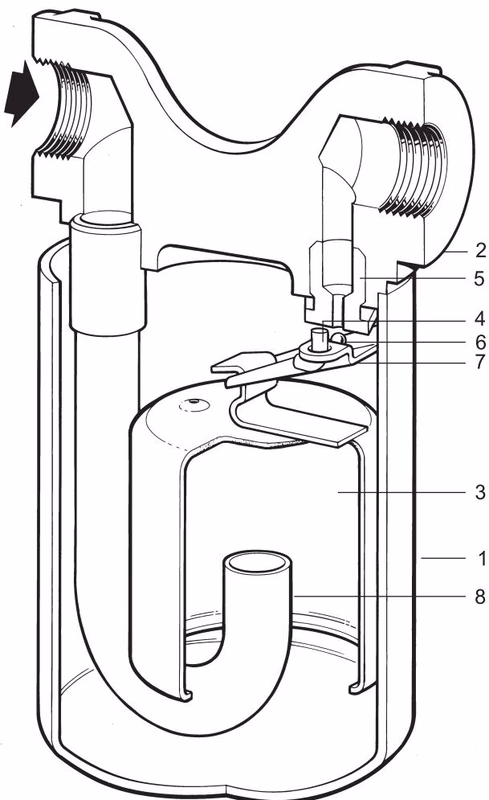

材质

序号	部件	材质
1	阀盖	不锈钢 ASTM A240 Gr. 304
2	阀体	不锈钢 ASTM A314 Gr. 304
2	法兰	碳钢 No. 1.0460 (C22.8)
3	吊桶	不锈钢 BS 1449 321 S 12
4	枢轴销	不锈钢 BS 970 304 S 15
5	阀座	不锈钢 AISI440B
6	阀芯	不锈钢 AISI440B
7	阀芯连杆	不锈钢 BS 1449 321 S 12
8	内部套管	不锈钢 BS 3605 304 S 14

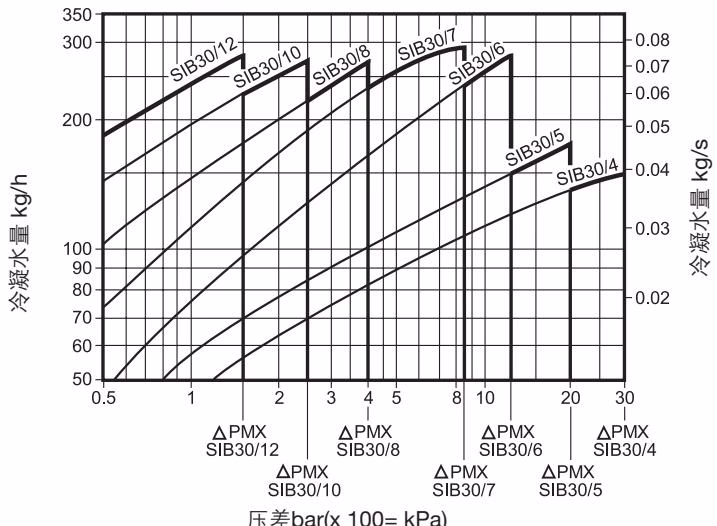

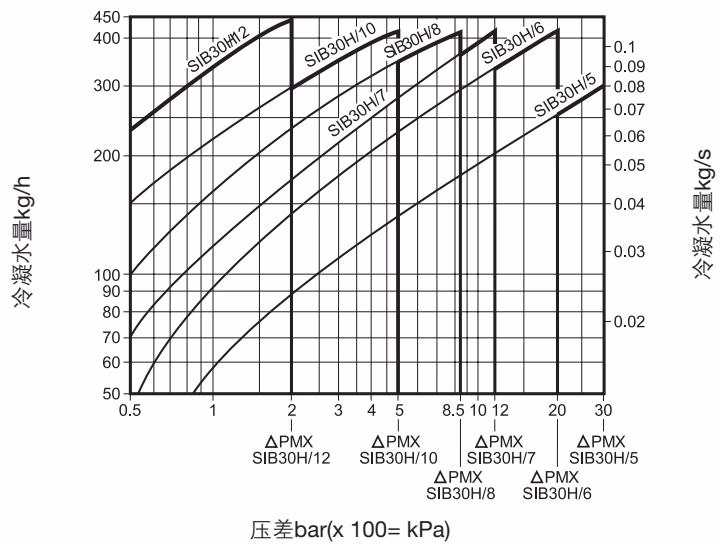

排量

选型建议

疏水阀的选型应根据最匹配的工作压差而不是基于负荷。例如，80 kg/h 负荷且 7 bar 压差时，应采用 SIB30/7 而不是 SIB30/4。

尺寸和重量 (近似值，单位: mm, kg)

SIB30

口径	A	A1	B	C	D	重量 (螺纹/承插焊)	重量 (法兰)
DN15 - 1/2"	110	150	76	124	143	1.5	2.9
DN20 - 3/4"	110	150	76	124	143	1.5	2.9

SIB30H

口径	A	A1	B	C	D	重量 (螺纹/承插焊)	重量 (法兰)
DN15 - 1/2"	110	150	76	159	177	1.75	3.15
DN20 - 3/4"	110	150	76	159	177	1.75	3.15

安装与维护

安装前安全注意

在操作前务必确保管道系统安全释压。疏水阀在正常使用时表面可能非常热，应采取防护措施。

• 安装位置：安装在水平管道上，并置于疏水点下方。必须保持阀体直立，使倒吊桶能够垂直升降。疏水阀前通常应有 150 mm (6") 左右的垂直降落管。
• 排气与启动：倒吊桶式疏水阀不能快速排放空气。为有效排气，应并联安装一个独立的外部排气阀。当存在过热条件时，通入蒸汽前可能需要向疏水阀内注水，以防止水封流失导致蒸汽泄漏。
• 附件要求：如果疏水阀排放到封闭的冷凝水回收系统，或疏水阀后有提升管路，应在疏水阀下游安装止回阀。在过热蒸汽系统上，也应在疏水阀入口安装止回阀。
• 焊接说明：当采用焊接方式连接到管道中时，应采用电弧焊。产品阀盖（及法兰）在出厂时采用 TIG 工艺焊接到阀体上，焊接符合 ASME IX 和 BS EN288 标准。
• 维护事项：SIB30 和 SIB30H 为不可调节且无需日常维护的密封型蒸汽疏水阀，因此不提供任何可更换的备件。
