三排放口设计
产品概述
斯派莎克 Spirax Sarco TD52M/TD52MLC/TD52MA/TD52MLCA 是可维护热动力式疏水阀，全部采用不锈钢材质制造，专为较小凝结水负荷场景设计，尤其适用于蒸汽总管排水。
核心优势
- 全不锈钢材质：阀体、阀盖、阀瓣均采用不锈钢，耐腐蚀性强
- 可维护设计：阀瓣可更换，降低维护成本
- 防气堵可选：TD52MA/MLCA 配备防气堵阀瓣，解决排气需求
- 保温罩可选：有效减少热量损失，避免环境因素影响（1" 规格除外）
- 欧盟认证：完全符合压力设备指令 2014/68/EU，可提供 EN 10204 3.1 认证
型号选择
| 型号 | 特点 | 适用场景 |
|---|---|---|
| TD52M | 标准型 | 较小凝结水负荷场景 |
| TD52MLC | 低容量型 | 极低凝结水负荷场景 |
| TD52MA | 防气堵型 | 需排气的应用场景 |
| TD52MLCA | 低容量防气堵型 | 低负荷且需排气的场景 |
技术参数

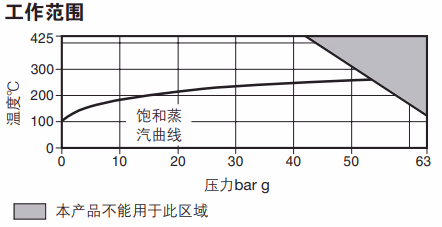

压力与温度参数
| 参数名称 | 规格说明 |
|---|---|
| 阀体设计条件 | PN63 |
| PMA 最大允许压力 | 63 bar g @ 120°C |
| TMA 最高允许温度 | 425°C @ 42 bar g |
| 最低允许温度 | 0°C |
| PMO 饱和蒸汽条件下最高工作压力 | 52 bar g |
| TMO 最高工作温度 - TD52M/MLC | 400°C @ 43 bar g |
| TMO 最高工作温度 - TD52MA/MLCA | 255°C @ 52 bar g |
| 最低工作温度 | 0°C |
| PMOB 工作背压 | 不超过上游压力的 80% |
| 正常工作时的最低工作压差 - TD52M/MLC | 0.25 bar |
| 正常工作时的最低工作压差 - TD52MA/MLCA | 0.8 bar |
| 设计最大冷态水压测试压力 | 95 bar g |
尺寸与连接参数
| 型号系列 | 公称尺寸 | 连接方式 |
|---|---|---|
| TD52M、TD52MA | ¼"、⅜"、½"、¾"、1" | BSP Rp（ISO 7-1）或 NPT 螺纹 |
| TD52MLC、TD52MLCA | ½" | BSP Rp（ISO 7-1）或 NPT 螺纹 |
产品结构
材质明细
| 部件编号 | 部件名称 | 材质规格 |
|---|---|---|
| 1 | 阀体 | AISI 420 不锈钢 |
| 2 | 阀盖 | AISI 416 不锈钢 |
| 3 | 阀瓣 | BS 1449 420 S45 不锈钢 |
| 4 | 保温罩（可选） | BS 1470 SIC M 铝合金 |
尺寸与重量
阀门尺寸与重量（近似值，单位：mm 和 kg）
| 口径 | A | B | E | H | J | K | L | 重量 |
|---|---|---|---|---|---|---|---|---|
| ¼" | 37 | 54 | 13 | 41 | 53 | 57 | 38 | 0.45 |
| ⅜" | 37 | 54 | 13 | 41 | 53 | 57 | 38 | 0.43 |
| ½" LC | 38 | 65 | 15 | 41 | 55 | 57 | 38 | 0.47 |
| ½" | 39 | 70 | 15 | 41 | 55 | 57 | 38 | 0.60 |
| ¾" | 43 | 80 | 20 | 41 | 59 | 57 | 38 | 0.90 |
| 1" | 51 | 89 | 23 | 41 | - | - | - | 1.40 |
容量特性
产品凝结水排量随压差变化，压差范围覆盖 0.25-42 bar，排量随压差增大呈上升趋势。
| 规格 | 特点 | 适用场景 |
|---|---|---|
| ¼"、⅜"、½" LC | 低流量 | 极低凝结水负荷 |
| ½" | 中等排量 | 常规凝结水负荷 |
| ¾" | 较大排量 | 较高负荷需求 |
| 1" | 最大排量 | 高凝结水负荷场景 |
安装与维护
安装说明
- 首选安装在水平管道上，也可根据实际需求安装在其他位置
- 如需配备保温罩，需注意 1" 规格不提供该配件
- 安装时需确保阀门进出水口连接牢固，避免泄漏
推荐拧紧扭矩
| 部件 | 规格 | 扳手尺寸（A/F） | 拧紧扭矩（N·m） |
|---|---|---|---|
| 阀盖 | ¼" | 36 | 180 - 200 |
| 阀盖 | ⅜" | 36 | 180 - 200 |
| 阀盖 | ½" | 36 | 180 - 200 |
| 阀盖 | ¾" | 41 | 180 - 200 |
| 阀盖 | 1" | 55 | 250 - 275 |
维护要求
- 详细维护流程请参考产品附带的《安装与维护说明书》（编号 IM-P068-31）
- 建议定期检查阀瓣状态，确保疏水阀正常工作
- 拆卸和安装时需遵循推荐拧紧扭矩要求
备件
可用备件
| 备件名称 | 部件编号 | 备注 |
|---|---|---|
| 阀瓣（3 个/包） | 3 | 适用于全系列型号 |
| 保温罩 | 4 | 不适用于 1" 规格 |
备件订购说明
订购备件时需明确说明备件名称、对应的疏水阀型号和规格。
示例：1 包 3 个装阀瓣，适用于斯派莎克 ½" TD52MLC 热动力式疏水阀
订购说明
订购前提
订购时需提供产品全称，明确说明疏水阀型号、规格、连接方式等关键配置。如需认证或可选配件，需在订单中特别注明。
订购示例
- 标准订购：1 台斯派莎克 ½" TD52MLC 热动力式疏水阀，BSP 螺纹连接
- 带防气堵功能：1 台斯派莎克 ½" TD52MLCA 热动力式疏水阀
- 带认证要求：1 台斯派莎克 ¾" TD52MA 热动力式疏水阀，需提供 EN 10204 3.1 认证
注意事项
- 所有认证/检验要求必须在订购时明确说明
- 如需配备防气堵阀瓣或保温罩等可选配件，需在订单中特别注明
- 确认产品型号与应用场景的压力、温度、凝结水负荷匹配
