简介

TDC46M 碳钢热动力型蒸汽疏水阀，特别设计用于小排量应用，最高工作压力可达 46 bar g。可提供螺纹、承插焊或者整体法兰连接。

TDC46M 优点

• 内置过滤网：防止系统杂质损坏内部零件。
• 内置排空阀：确保快速启动，防止气堵。
• 隔热罩：减少热量损失，并保护疏水阀免受环境条件影响。
• 可更换阀座：无需从管道上拆卸即可进行维护，降低维护成本。

可选项

可在过滤器盖上安装 BDV1 一体式排污阀，如需订购请注明。

标准与证书

本产品符合欧洲压力设备指令 2014/68/EU。可根据要求提供 EN 10204 3.1 证书。

口径和管道连接

• 螺纹连接：½", ¾" 和 1" BSP 或 NPT。
• 承插焊：½", ¾" 和 1"，符合 BS 3799 Class 3000 lb。
• 法兰连接：DN15，DN20 和 DN25 整体法兰 EN 1092 PN40 和 PN100，ASME Class 150，Class 300 或 Class 600。

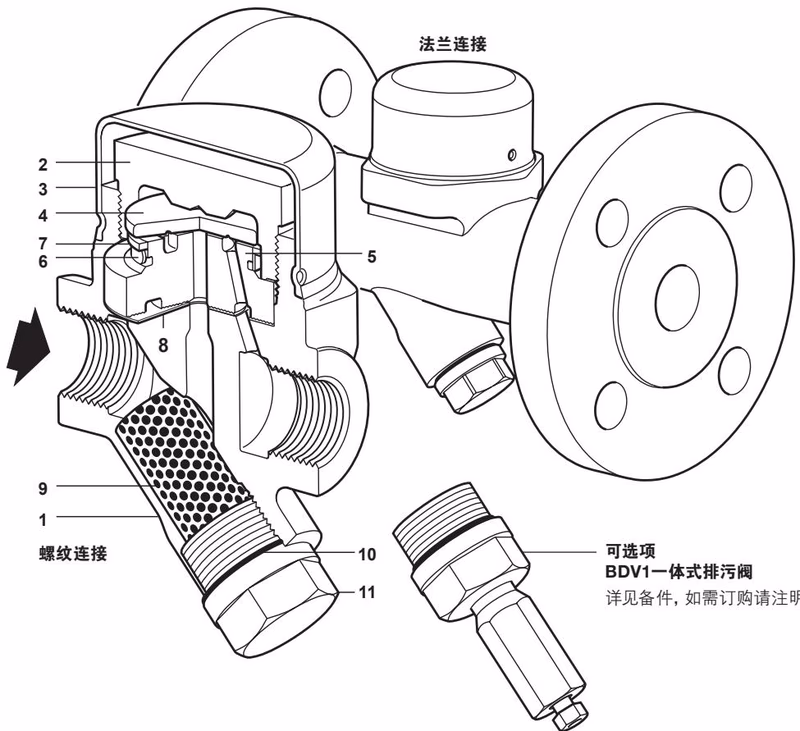

材质明细

序号	部件	材质	标准
1	阀体	碳钢	1.0619+N / ASTM A216 WCB
2	阀盖	不锈钢	1.4301 / ASTM A479 304
3	隔热罩	不锈钢	EN 10088-1 1.4301
4	碟片	硬化钢	1.2379
5	阀座	硬化钢	1.2379
6	双金属环	双金属
7	支撑环	不锈钢	AISI 304
8	阀座垫片	加强型片状石墨
9	过滤网	不锈钢	ASTM A478 316L
10	过滤器盖垫片	不锈钢	AISI 304
11	过滤器盖	不锈钢	1.4308 / ASTM A351 CF8

压力/温度限制 (ISO 6552)

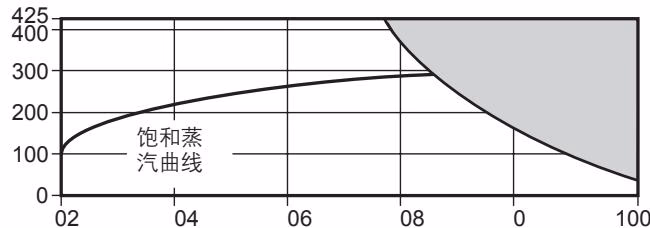

螺纹和承插焊连接

项目	参数 (PN100 & ASME Class 600)
PMA 最大允许压力	100 bar g @ 50°C
TMA 最大允许温度	425°C @ 57.5 bar g
最低允许温度	-29°C
PMO 最大工作压力	46 bar g @ 425°C
TMO 最大工作温度	425°C @ 46 bar g
最低工作温度	0°C
最低工作压力	1.5 bar g
最大工作背压	不超过上游压力的 80%
设计最大冷态水压试验压力	150 bar g

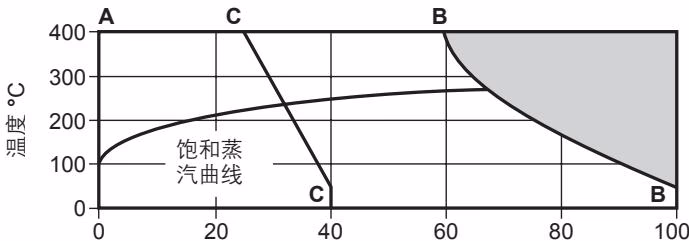

法兰连接 (EN 1092)

项目	PN40	PN100
PMA 最大允许压力	40 bar g @ 50°C	100 bar g @ 50°C
TMA 最大允许温度	400°C @ 23.8 bar g	400°C @ 59.5 bar g
PMO 最大工作压力	31.1 bar g @ 238°C	46 bar g @ 400°C
TMO 最大工作温度	400°C @ 23.8 bar g	400°C @ 46 bar g

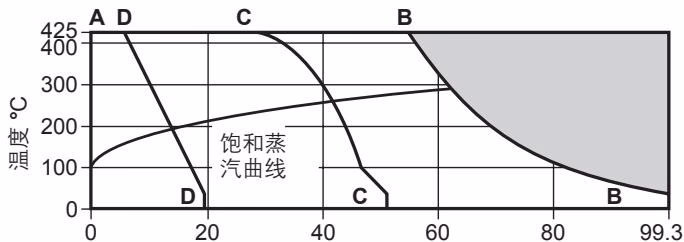

法兰连接 (ASME)

项目	ASME Class 150	ASME Class 300	ASME Class 600
PMA 最大允许压力	19.6 bar g @ 38°C	51.1 bar g @ 38°C	99.3 bar g @ 38°C
TMA 最大允许温度	425°C @ 5.5 bar g	425°C @ 28.8 bar g	425°C @ 56 bar g
PMO 最大工作压力	14 bar g	43 bar g	46 bar g
TMO 最大工作温度	425°C @ 5.5 bar g	425°C @ 28.8 bar g	425°C @ 46 bar g

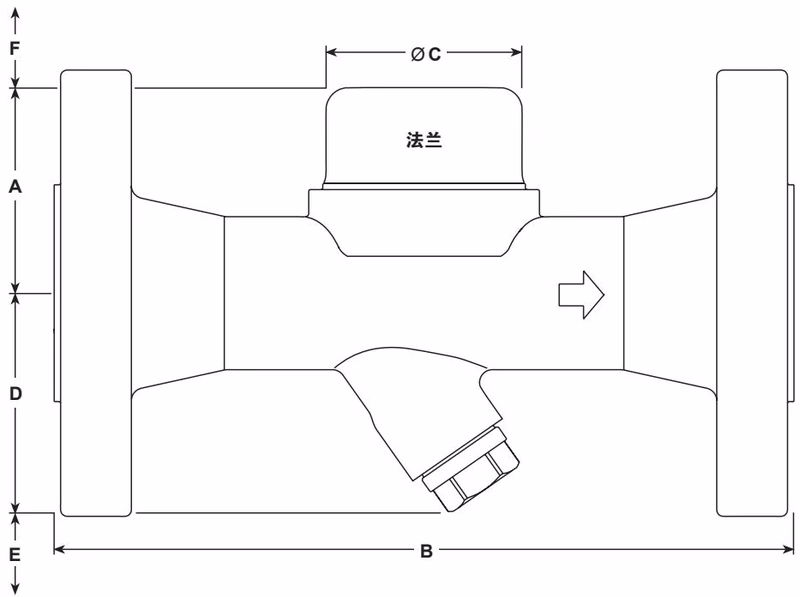

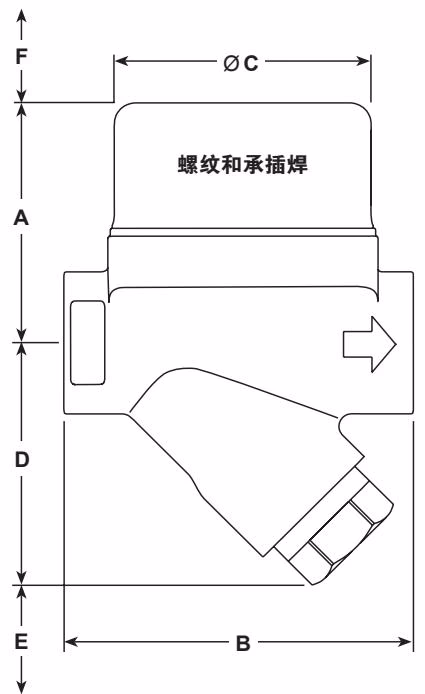

尺寸与重量 (近似值)

尺寸	A	螺纹	承插焊	法兰 PN40/ASME	法兰 PN100	C	D	E (拆卸距离)	F (拆卸距离)
1/2" (DN15)	58	78	92	150	210	61	59	40	30
3/4" (DN20)	61	95	92	150	210	61	63	40	30
1" (DN25)	65	95	92	160	230	61	67	40	30

重量 (kg)	螺纹	承插焊	ASME 150	ASME 300	ASME 600	PN40	PN100
1/2" (DN15)	1.38	1.49	2.46	2.96	3.06	3.06	4.36
3/4" (DN20)	1.64	1.64	3.16	4.06	4.26	3.96	6.26
1" (DN25)	1.90	1.90	4.16	5.16	5.46	4.86	8.16

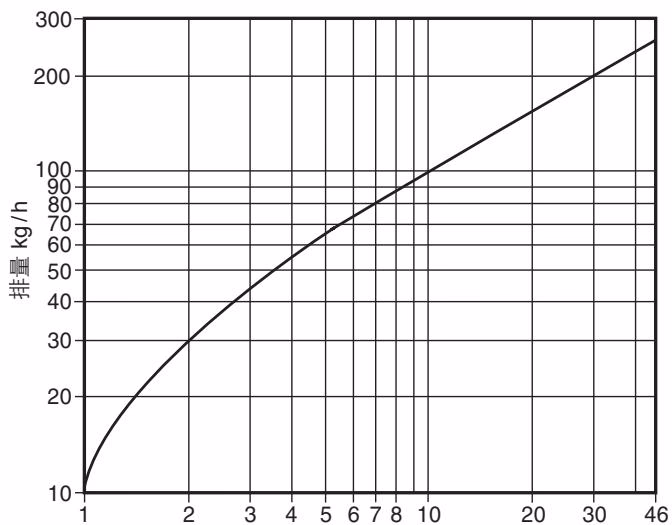

排量表

安装与维护

TDC46M 设计为水平安装，隔热罩位于顶部。

• 若下游有背压，建议安装止回阀（例如 DCV3）。
• 若直接排向大气，建议下游安装消音器。
• 为了便于维护，建议在疏水阀上、下游安装隔离阀。

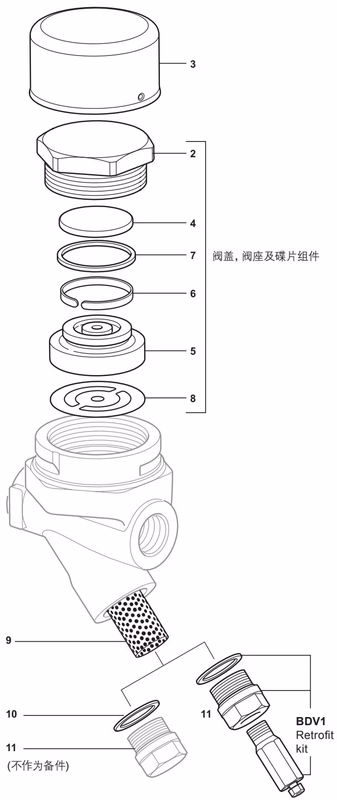

备件明细

图中实线部分为可供备件，虚线部分不作为备件提供。

可供备件	序号
隔热罩	3
阀盖、阀座及碟片组件	2, 4, 5, 6, 7, 8
过滤网及垫片	9, 10
垫片组 (3 套)	8, 10
BDV1 排污阀组件	-

推荐拧紧扭力：

序号	部件	尺寸	扭矩 (N m)
2	阀盖	50 A/F	300
11	过滤器盖	24 A/F	105 - 110

订购说明

举例：1 - 斯派莎克 Spirax Sarco DN15 TDC46M 热动力蒸汽疏水阀， PN40 法兰连接。
