TLV PN-COS-16 是一款用于蒸汽的远程控制气动调节阀。它采用了 COSPECT 系列先导式减压阀的结构。用汽设备只有在使用非常干燥的蒸汽时才能达到预期的效率。PN-COS-16 内置汽水分离器、过滤网和疏水阀，可消除夹带的冷凝水和水垢，从而能够以稳定的压力供应非常干燥的蒸汽。

当与数字指示控制器或通用控制器结合使用时，PN-COS-16 可以自动运行并提供精确的压力控制和温度控制。此外，通过与空气调节器结合，可以实现手动远程设定或两点压力切换。

产品特点

1. 快速响应的气动执行器可精确调节阀门开度，确保精确的压力控制。
2. 内置旋风式汽水分离器（冷凝水分离效率高达 98%）和自调式自由浮球疏水阀，提供干燥的高品质蒸汽。
3. 导阀和主阀的大面积内置过滤网延长了无故障使用寿命。
4. 与控制器和电气转换器结合使用，可实现自动 PID 运行。
5. 与空气调节器结合使用时，可作为减压阀远程设定二次侧压力，也可实现两点压力切换。
6. 通过调节内部弹簧负载，即使在驱动空气被切断的情况下（紧急情况），也能继续以所需的最低设定压力供应蒸汽。

技术规格

规格参数	参数值
阀体材质	铸铁 (FC250)、球墨铸铁 (FCD450/GGG40.3)、铸造不锈钢 (A351 Gr.CF8/CF8M)
连接方式	法兰 (ASME, DIN, JIS)
口径	DN 15, 20, 25, 40, 50
最高工作压力 (PMO)	1.6 MPaG (16 barg)
最高工作温度 (TMO)	220 °C
一次侧压力范围	0.2 - 1.6 MPaG
可调压力范围	一次侧压力的 10 - 84% 范围内（最低 0.03 MPaG）
最小可调流量	额定流量的 5%
驱动介质	无油空气，过滤至 5 μm
所需驱动空气压力	[所需二次侧压力 + 0.1] MPaG 或更高

WARNING

请勿在超过最大工作压差的条件下使用本产品；否则可能导致冷凝水无法通过疏水阀排放（发生堵塞）。

Cv & Kvs 值

公称口径 (DN)	15	20	25	40	50
Kvs (DIN)	3.3	5.9	9.5	20.6	31.9
Cv (UK)	3.2	5.7	9.2	20.0	31.0
Cv (US)	3.8	6.9	11.1	24.0	37.2

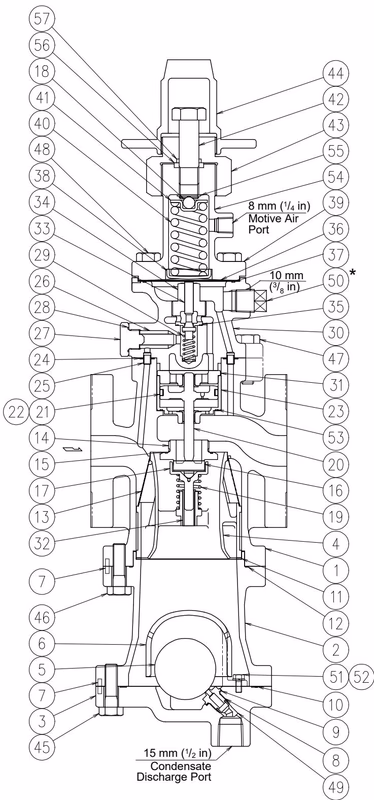

结构配置

序号	部件名称	材质
1	主阀体	铸铁 / 球墨铸铁 / 铸造不锈钢
2	疏水阀体	与主阀体材质相同
3	疏水阀盖	与主阀体材质相同
4	汽水分离器	铸造不锈钢
5	浮球	不锈钢
6	浮球盖	铸铁 / 铸造不锈钢
7	疏水阀阀座	不锈钢
8	分离器过滤网	不锈钢
9	主阀座	不锈钢
10	主阀	不锈钢
12	活塞	铸造不锈钢
13	气缸	不锈钢
14	导阀过滤网	不锈钢
16	导阀体	与主阀体材质相同
18	导阀	不锈钢
20	膜片	不锈钢
23	螺旋弹簧	碳钢
24	调节螺钉	碳钢

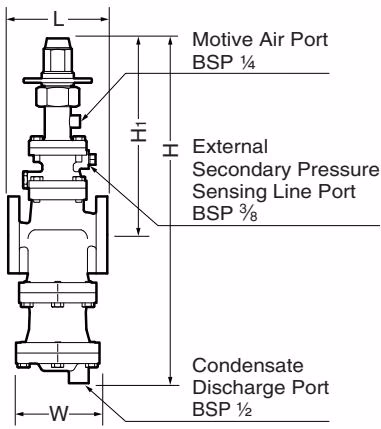

尺寸

DN	L (DIN PN25/40)	L (ASME 150RF)	L (ASME 300RF)	H	H1	W	重量 (kg)
15	150	170	170	537	327	105	17
20	150	182	182	537	327	105	18
25	160	188	192	564	324	150	23
40	200	220	224	614	344	165	29
50	230	255	261	677	357	195	44

(重量基于 PN 25/40)

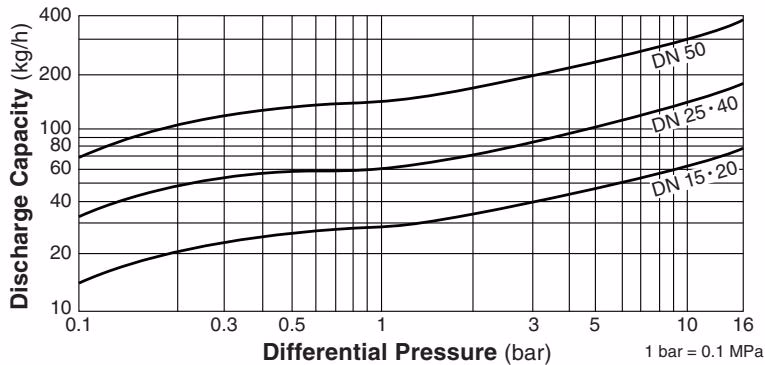

疏水阀排量

1. 排量是指在低于饱和蒸汽温度 6 °C 时的最大连续冷凝水排量。
2. 压差是指 PN-COS 入口与其疏水阀出口压力之间的差值。

正确使用与安装

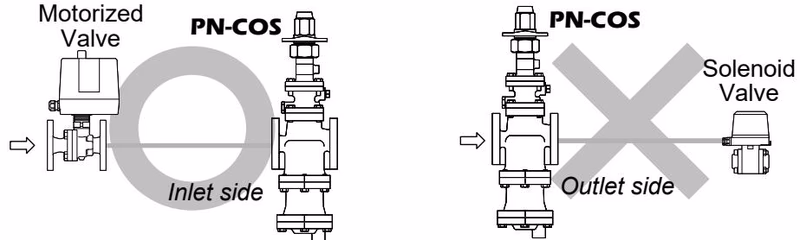

安装开关阀

如果需要安装开关阀（如电动阀）来停止向用汽设备供汽，请将其安装在 PN-COS-16 的入口侧。如果将电磁阀安装在出口侧，其频繁的开关会导致剧烈的震颤，并可能导致活塞和主阀损坏。

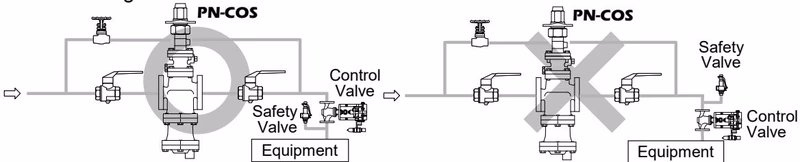

安装调节阀

安装在 PN-COS-16 和用汽设备之间用于控制设备温度的调节阀，在关闭时可能会使 PN-COS-16 和调节阀之间的压力升高。因此，应在调节阀的下游安装安全阀。

维护保养

为确保 PN-COS-16 的长使用寿命，应定期进行以下检查和维护。

部件	检查和维护频率
过滤网（分离器、导阀）	每年拆卸并清洗一次。
主阀、导阀	运行约 15,000 小时后更换。
活塞环	运行约 8,000 小时后更换。
活塞	运行约 30,000 小时后更换。
疏水阀阀座	运行约 40,000 小时后更换。
膜片	运行约 30,000 小时后更换。

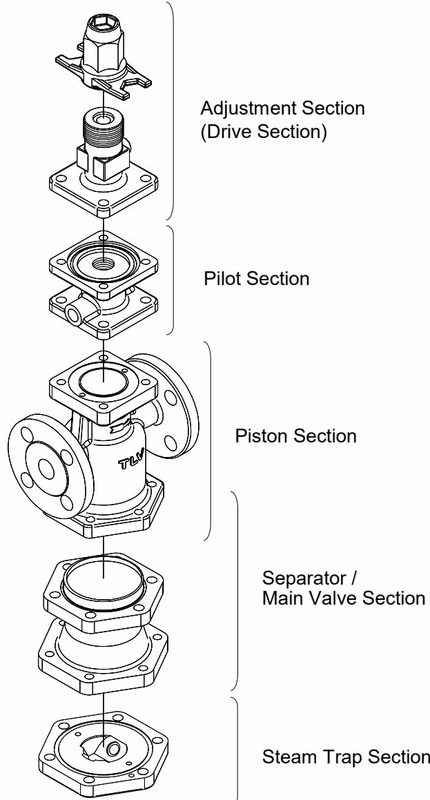

爆炸视图

DANGER

切勿对浮球直接加热。浮球可能会因内部压力增加而爆炸，从而导致严重的人身伤害或财产及设备损坏事故。
