耀希达凯（Yoshitake）DD-3 是一款直动式电磁阀，采用不锈钢阀体和阀内件，具有优异的耐腐蚀性。该产品专为空气、冷热水以及各种气体（如氮气、二氧化碳、氩气）和油类设计。电磁阀为常闭型，支持垂直或水平安装。

特点

1. 主要零件和阀体采用不锈钢材质，具有优异的耐腐蚀性。
2. 垂直到水平范围内均可安装。
3. 线圈为 AC110/220V（或 AC100/200V）接线选择型，50/60Hz 共用。
4. DD-3-8N 可用作定水位阀（最高 50A）的先导电磁阀。

规格

型号	DD-2, DD-2-8	DD-3, DD-3-8	DD-3-8N
适用流体	蒸汽、冷热水、空气、N2、CO2(干)、Ar、油	冷热水、空气、N2、CO2(干)、Ar、油	冷热水、空气、N2、CO2(干)、Ar、油
流体粘度	20 cSt 以下	20 cSt 以下	20 cSt 以下
工作压力	0-0.15 MPa (DD-2) 0-0.8 MPa (DD-2-8)	0-0.15 MPa (DD-3) 0-0.8 MPa (DD-3-8)	0-0.8 MPa
小孔尺寸 (mm)	φ9.5 (DD-2) φ4.0 (DD-2-8)	φ9.5 (DD-3) φ4.0 (DD-3-8)	φ4.0
Cv 值	1.7 (DD-2) 0.55 (DD-2-8)	1.7 (DD-3) 0.55 (DD-3-8)	0.55
允许的阀座泄漏量	标准条件下为 50 mL/min 以下	无泄漏（通过压力表确认）	无泄漏（通过压力表确认）
最高温度	175℃	100℃	90℃
作动方式	常闭	常闭	常闭
阀体 / 动铁芯材质	铸造不锈钢 (SCS14A) / 不锈钢	铸造不锈钢 (SCS14A) / 不锈钢	铸造不锈钢 (SCS14A) / 不锈钢
阀瓣材质	PTFE	FKM	FKM
连接方式	JIS Rc 螺纹型	JIS Rc 螺纹型	JIS Rc 螺纹型

INFO

DD-3-8N 已获得日本水道协会（JWWA）的认证。

线圈规格

额定电压	AC100/200V 可选型	AC110/220V 可选型
频率	50/60Hz 共用	50/60Hz 共用
允许波动量	额定电压的 ±10%	额定电压的 ±10%
额定电流	0.42 / 0.21 A	0.38 / 0.19 A
起始电流	1.10 / 0.55 A	1.00 / 0.50 A
绝缘等级	H 级	H 级
保护结构	防尘、防溅	防尘、防溅
侵入防护等级	IP64 (JIS C0920)	IP64 (JIS C0920)
绝缘电阻	50 MΩ 及以上 (500V 兆欧表)	50 MΩ 及以上 (500V 兆欧表)

（也提供带端子箱的型号）

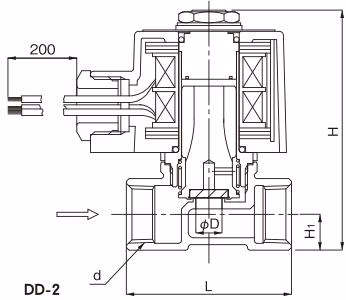

尺寸和重量

公称直径	d	L (mm)	H (mm)	H1 (mm)	重量 (kg)
10A	Rc 3/8	55	85.5	12	0.66
15A	Rc 1/2	60	87.5	13	0.69
20A	Rc 3/4	65	91	16.5	0.74

作动方式

• 开启作动： 线圈通电时，动铁芯向上拉起并拉伸弹簧，阀门打开。
• 关闭作动： 线圈断电时，动铁芯依靠自重和弹簧负载下降，阀门关闭。

安装与配管

警告

• 电气接线工作必须由专业人员进行。
• 本产品不能用作紧急切断阀。如果产品应用于需要安全措施的系统，请在产品之外安装其他设备以确保安全。
• 本产品不防爆。请勿在爆炸性气体聚集的区域或环境中使用。
• 接线前请务必确认未通电。

注意

• 可进行垂直或水平安装，但不要倒置安装。
• 确保流体流动方向与产品的进出口方向一致。
• 务必在产品入口处连接过滤器（80-100 目）。
• 请勿对电磁线圈进行保温处理，否则可能导致作动异常。
• 当产品用于无法停止运行的设施时，请安装带有旁路截止阀的旁路管线。

配管示例：

接线方法

1. 根据电压（AC 100V 或 200V）的不同，接线方式也会有所不同。请按照线圈上标签的指示进行接线。
2. 请使用线芯为 0.75 mm² 或以上的电线。
3. 使用保险丝 (3A) 保护电路。

拆卸与重新组装

WARNING

拆卸或维护前，请确认未通电，完全释放产品、管线和设备内部的压力，并在接触前让其冷却。
