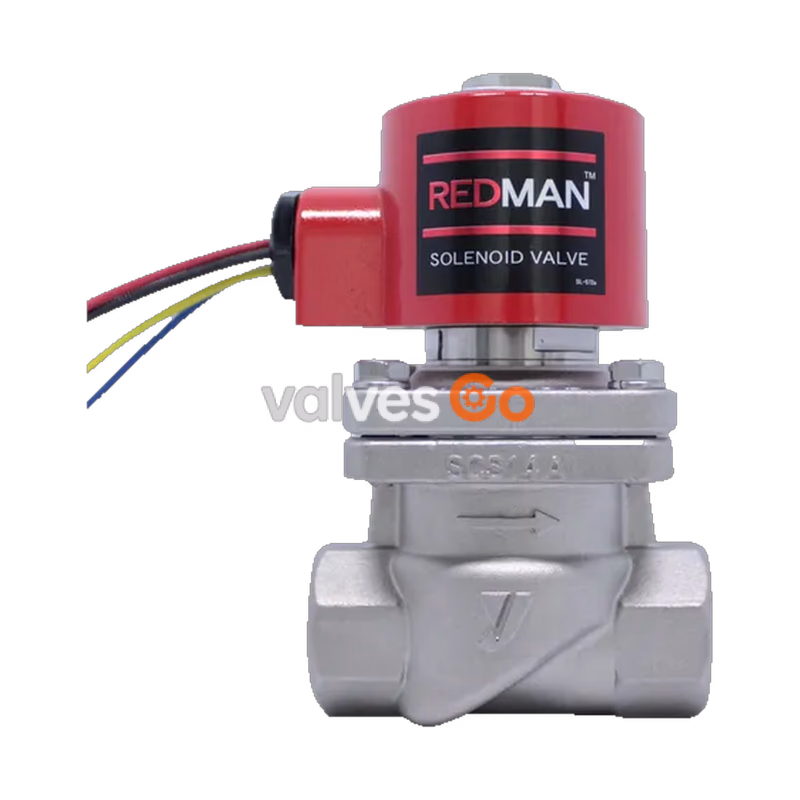

耀希达凯 (Yoshitake) DP-100-D 是一款导阀式活塞电磁阀，配备 DC 24V 直流线圈，采用常闭结构和不锈钢阀体。该阀门支持水平或垂直安装（线圈向上90度以内），在标准条件下能提供零泄漏的密封性能。它适用于多种流体，包括蒸汽、空气、冷水和热水、氮气、干燥二氧化碳、氩气以及 20 cSt 以下的油类，工作压力范围为 0-1.0 MPa。本系列提供 JIS Rc 螺纹连接（DP-100-D）和 JIS 10K FF 法兰连接（DP-100F-D）两种形式。

特点

• 采用直流电压的活塞式电磁阀。
• 允许水平和垂直方向安装。
• 采用不锈钢材质 (SCS14A) 制造，配备 PTFE 阀瓣。
• 导阀操作机制，标准状态下允许阀座泄漏量为 50 mL/min（空气压力 0.6 MPa 条件下）。

规格参数

规格	DP-100-D (螺纹)	DP-100F-D (法兰)
公称直径	10A-50A	15A-65A
构造	导阀式活塞型	导阀式活塞型
适用流体	蒸汽、空气、冷热水、气体、油	蒸汽、空气、冷热水、气体、油
工作压力	0-1.0 MPa (不可用于真空)	0-1.0 MPa (不可用于真空)
最低差压	0 MPa (垂直安装要求 0.03 MPa)	0 MPa (垂直安装要求 0.03 MPa)
使用温度	5-180°C (无冻结条件)	5-180°C (无冻结条件)
环境温度	50°C 以下 (无冻结)	50°C 以下 (无冻结)
安装方向	水平/垂直安装 (线圈向上90°以内)	水平/垂直安装 (线圈向上90°以内)
阀体材质	不锈钢 (SCS14A)	不锈钢 (SCS14A)
阀瓣材质	PTFE	PTFE
连接方式	JIS Rc 螺纹	JIS 10K FF 法兰

线圈规格

规格	10-25A	32-65A
额定电压	DC 24V	DC 24V
额定电流	1.34 A	1.14 A
允许波动量	额定电压的 -5% 至 +10%	额定电压的 -5% 至 +10%
绝缘等级	H级绝缘	H级绝缘
保护结构	防尘密封、防溅型 (IP64)	防尘密封、防溅型 (IP64)
绝缘电阻	50 MΩ及以上	50 MΩ及以上
耐电压试验	1500 V/min	1500 V/min

端子盒

也可根据需求提供带端子盒（塑料制）的产品。

尺寸与重量

DP-100-D (螺纹型)

公称直径	d	L (mm)	H1 (mm)	H (mm)	重量 (kg)
10A	Rc 3/8	70	14.5	143	2.2
15A	Rc 1/2	70	14.5	143	2.2
20A	Rc 3/4	80	17.5	147	2.3
25A	Rc 1	95	21.0	151	2.7
32A	Rc 1-1/4	110	26.0	194	4.3
40A	Rc 1-1/2	120	29.5	200	5.2
50A	Rc 2	140	36.5	209	6.8

DP-100F-D (法兰型)

公称直径	d	L (mm)	H1 (mm)	H (mm)	重量 (kg)
15A	15	120	47.5	177	3.5
20A	20	130	50.0	180	4.0
25A	25	145	62.5	193	5.3
32A	32	160	67.5	235	8.1
40A	40	170	70.0	241	9.2
50A	50	195	77.5	250	11.7
65A	50	198	87.5	260	13.5

工作原理

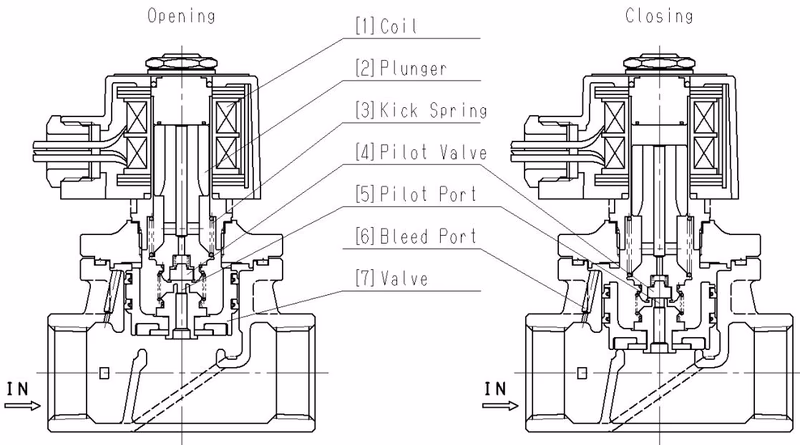

开启操作 (通电)

当接通电源时，线圈被激发并向上拉起柱塞，打开导阀。接着，由于流体通过导向孔流向出口，阀门上部的压力下降。随后，阀门在入口压力的作用下被向上抬起至开启位置。

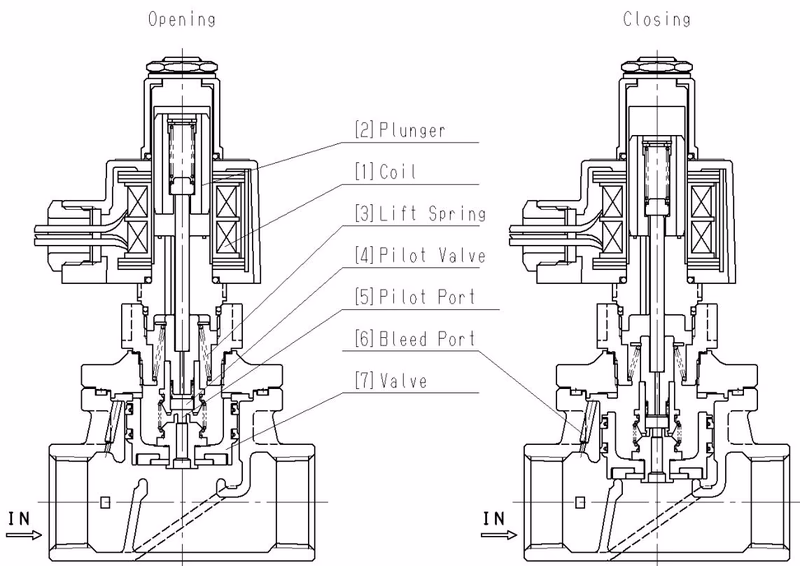

关闭操作 (断电)

当切断电源时，线圈励磁取消，柱塞在反冲弹簧的推力下落下，关闭导阀。此时，通过与入口相通的泄放孔，入口压力流入，导致阀门上部压力上升。在反冲弹簧的辅助下，阀门被向下推至关闭位置。

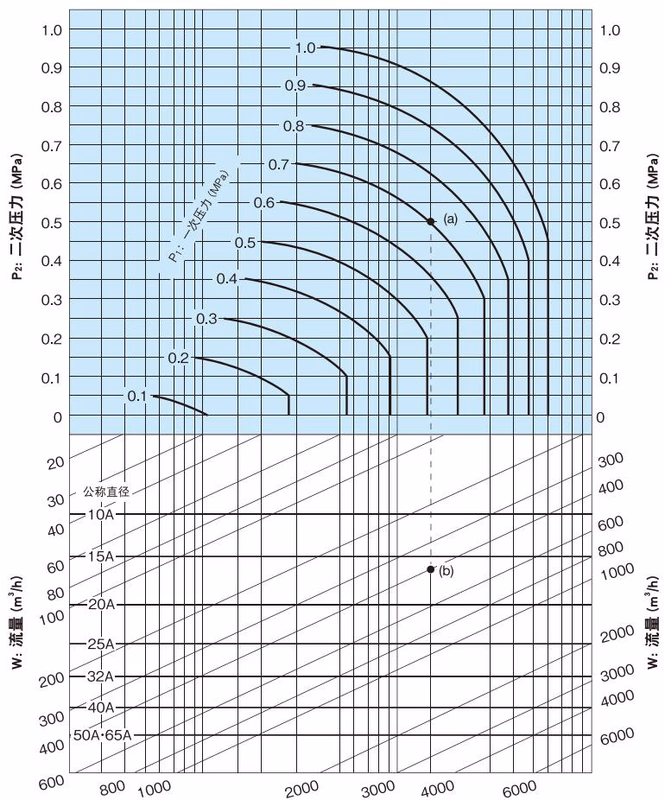

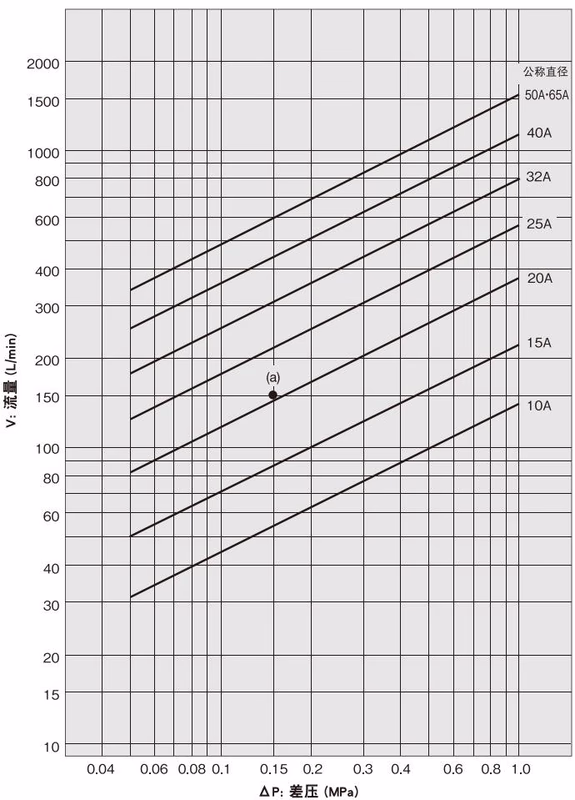

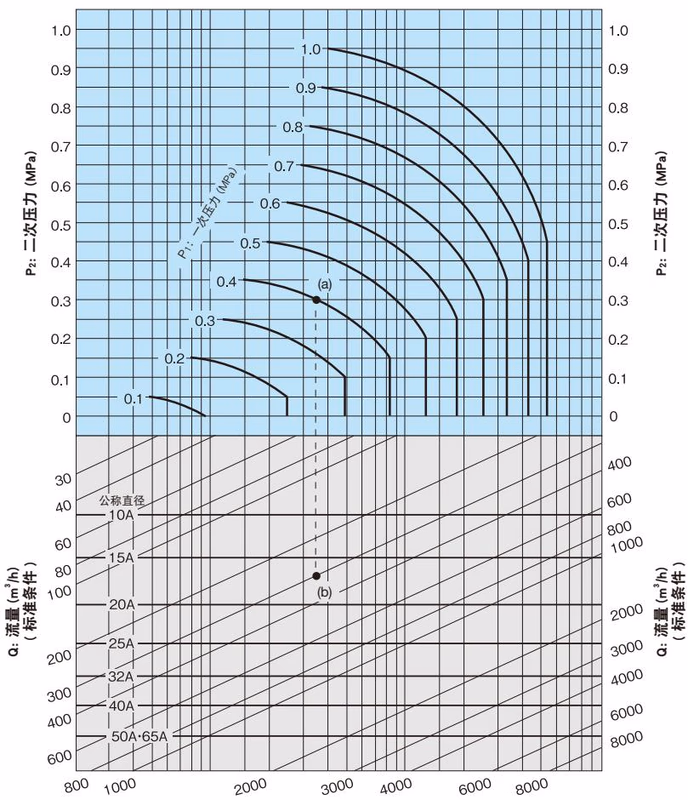

公称直径选择

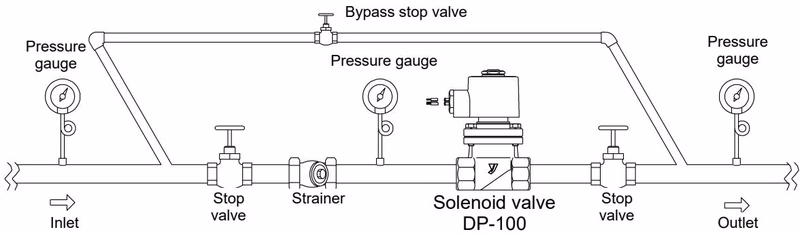

管道安装

安装注意事项

• 当线圈侧向设置时，要求有至少 0.03 MPa 的压差才能驱动产品。
• 如果在热交换器等入口和出口之间压差可能偶尔变为 0 MPa 的设备上使用该产品，请将其垂直安装在水平管道上，线圈朝上。
• 产品入口侧的管道公称直径不应小于该产品的公称直径。
• 入口和出口侧应使用全开状态的截止阀。
