PN16
耀希达凯（Yoshitake）DP-100F 是一款先导活塞式电磁阀，专为蒸汽、空气、冷热水、氮气、干二氧化碳气体、氩气以及油（20 cSt以下）的精密流量控制而设计。其阀体和活塞采用铸造不锈钢（SCS14A）制造，具有卓越的耐腐蚀性，非常适合清洁流体介质。该产品采用 PTFE（聚四氟乙烯）垫片以提高气密性能，并且内置防粘机构（ASM），使抗水垢能力较传统型号提高了三倍。该阀门可在 0 至 1.0 MPa 的宽压范围内平稳运行，并提供 JIS 10K FF 法兰连接方式。
特点
- 超高性能的技术造就性能的高精确性。
- 与传统型号相比，耐久性提高了三倍。
- ASM（防粘机构）使抗水垢能力提高了三倍。
- 阀体和主要零件为不锈钢材质，提高了耐腐蚀性，可用于清洁流体。
- 内部零件为组合式，可以在不拆卸本产品的情况下轻松更换阀芯。
- 采用特氟隆（PTFE）垫片提高了气密性能。
- 适用于广泛的压力范围 0-1.0 MPa（线圈横向时，压力范围为 0.03-1.0 MPa）。
- 可以水平或者垂直安装（线圈向上90°以内）。
规格
| 规格参数 | 常闭型 (DP-100F) | 常开型 (DP-100F-C) |
|---|---|---|
| 公称直径 | 15A - 65A | 15A - 65A |
| 构造 | 先导作动活塞式 | 先导作动活塞式 |
| 适用流体 | 蒸汽、空气、冷热水、氮气、CO2气体(干)、氩气、油(20 cSt以下) | 蒸汽、空气、冷热水、氮气、CO2气体(干)、氩气、油(20 cSt以下) |
| 工作压力 | 0 - 1.0 MPa（不可用于真空条件） | 0 - 1.0 MPa（不可用于真空条件） |
| 最低差压 | 0 MPa（垂直安装要求 0.03 MPa 以上） | 0 MPa（垂直安装要求 0.03 MPa 以上） |
| 允许的阀座泄漏量 | 标准条件下为 50 mL/min（空气压力为 0.6 MPa 时） | 标准条件下为 50 mL/min（空气压力为 0.6 MPa 时） |
| 使用温度 | 5 - 180°C（冻结不可） | 5 - 180°C（冻结不可） |
| 环境温度 | 50°C 以下（冻结不可） | 50°C 以下（冻结不可） |
| 阀体与活塞材质 | 铸造不锈钢 (SCS14A) | 铸造不锈钢 (SCS14A) |
| 阀瓣材质 | PTFE | PTFE |
| 连接方式 | JIS 10K FF 法兰盘型 | JIS 10K FF 法兰盘型 |
TIP
如果是专门用于冷水和热水系统的应用，推荐使用 DP-200 或 DP-200F 型号。
线圈规格
| 规格参数 | 交流线圈 (AC 100/200V 或 110/220V) | 直流线圈 (DC 24V) |
|---|---|---|
| 允许波动量 | 额定电压的 -5%～+10% | 额定电压的 -5%～+10% |
| 绝缘等级 | H级绝缘 | H级绝缘 |
| 保护结构 | 防尘密封、防溅型 | 防尘密封、防溅型 |
| 侵入防护等级 | IP64 (JIS C0920) | IP64 (JIS C0920) |
| 绝缘电阻 | 50 MΩ 及以上 / 500V 兆欧表 | 50 MΩ 及以上 / 500V 兆欧表 |
| 耐电压试验 | 1500 V/min | 1500 V/min |
尺寸和重量
| 公称直径 | d | L | H1 | H (DP-100F) | 重量 (DP-100F) | H (DP-100F-C) | 重量 (DP-100F-C) |
|---|---|---|---|---|---|---|---|
| 15A | 15 | 120 | 47.5 | 161 | 2.7 kg | 207 | 3.0 kg |
| 20A | 20 | 130 | 50.0 | 164 | 3.2 kg | 210 | 3.5 kg |
| 25A | 25 | 145 | 62.5 | 177 | 4.5 kg | 223 | 4.8 kg |
| 32A | 32 | 160 | 67.5 | 213 | 6.9 kg | 260 | 7.2 kg |
| 40A | 40 | 170 | 70.0 | 219 | 8.0 kg | 265 | 8.3 kg |
| 50A | 50 | 195 | 77.5 | 228 | 10.5 kg | 274 | 10.8 kg |
公称直径选择

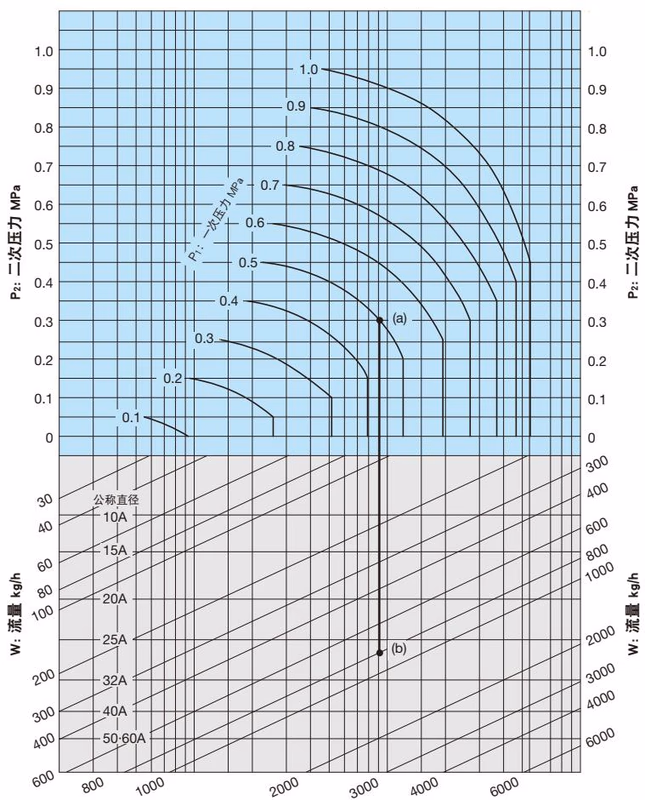

适用于蒸汽
选择一次压力(P1)、二次压力(P2)和空气(20°C)流量(W)分别为 0.5 MPa、0.3 MPa 和 800 kg/h 的电磁阀公称直径时：
- 先找到 P1 = 0.5 MPa 与 P2 = 0.3 MPa 的交点(a)。
- 从此交点(a)垂直向下延伸，找到与 W = 800 kg/h 的交点(b)。
- 由于此交点(b) 介于公称直径 25A 与 32A 之间，故选择较大的公称直径 32A。

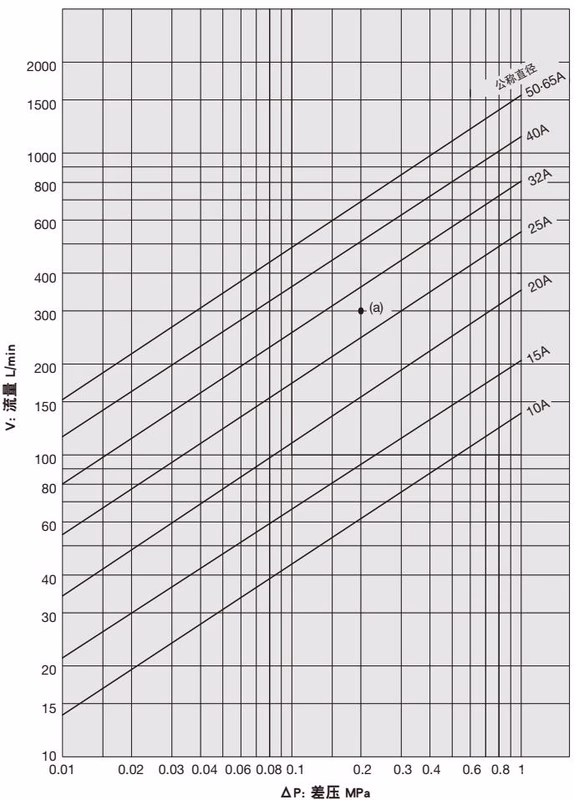

适用于水
选择一次压力(P1)、二次压力(P2)和流量(V) 分别为 0.5 MPa、0.3 MPa 和 300 L/min 的电磁阀公称直径时：
- 先找到阀门前后的差压 [ΔP = 0.5 - 0.3 = 0.2 MPa] 与 V = 300 L/min 的交点(a)。
- 由于此交点(a) 介于公称直径 25A 与 32A 之间，故选择较大的公称直径 32A。
操作原理

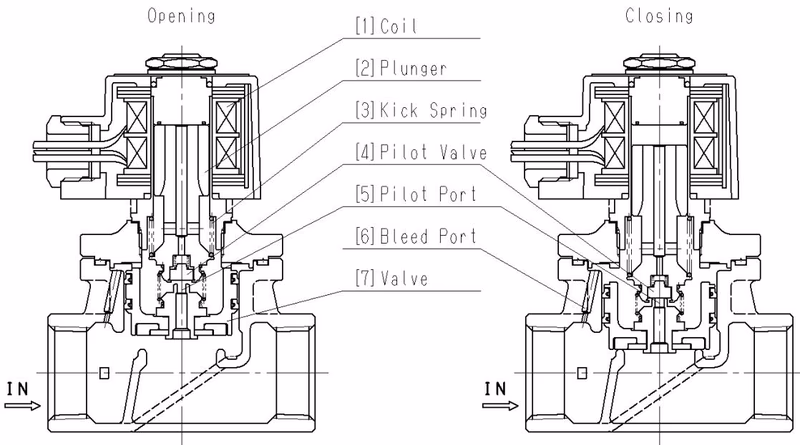

开启操作
当电源开启（常闭型）或断开（常开型）时，线圈励磁/失磁拉动柱塞以打开导阀。主阀上部的压力由于通过导阀口流向出口而下降，主阀随后被入口压力向上推至全开位置。

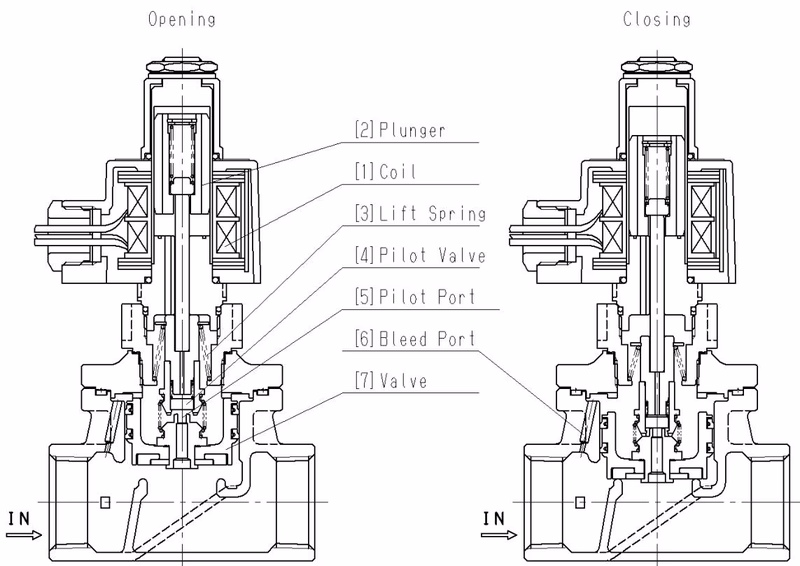

关闭操作
当电源断开（常闭型）或开启（常开型）时，导阀被关闭。由于来自连通入口的泄放口的压力进入，阀门上部的压力升高。在推力弹簧和入口压力的共同作用下，主阀被向下推至关闭位置。

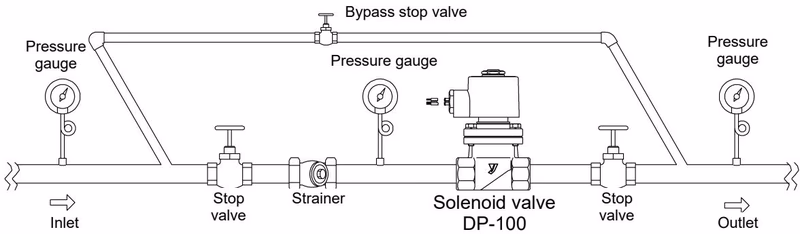

安装与管道配管
WARNING
- 最低差压要求： 只有在线圈横向进行垂直安装时，必须确保至少 0.03 MPa 的差压才能驱动产品。
- 防真空措施： 如果产品用于关闭时出口侧可能产生负压的蒸汽管线，请在出口侧安装真空破坏阀。
- 蒸汽疏水： 在蒸汽管线中使用产品时，必须在管线中安装蒸汽疏水阀，并以避免入口侧积聚冷凝水的方式进行安装。
- 管道尺寸： 产品入口侧的管道公称直径不应小于该产品（请勿减小入口管道直径）。此外，产品进出口处的截止阀应保持全开状态。
