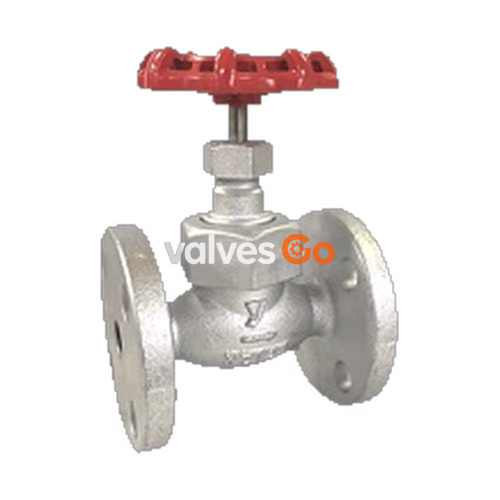

耀希达凯（Yoshitake）GLV-20F 是一款球墨铸铁截止阀，设计用于蒸汽、空气、冷热水、油及其他非危险性流体。它配备带司太立合金处理的 SUS304 阀瓣，采用 JIS 20K RF 法兰连接，最高使用压力可达 2.8 MPa。

规格

型号	GLV-10F	GLV-20F
适用流体	蒸汽、空气、冷温水、油、其他非危险流体	蒸汽、空气、冷温水、油、其他非危险流体
公称直径	15A~50A	15A~50A
最高使用压力	1.4 MPa *1	2.8 MPa *1
最高使用温度	300°C *1	350°C *1 (说明书为 350°C，样本为 300°C)
阀箱材质	球墨铸铁 (FCD450)	球墨铸铁 (FCD450)
阀盖材质	球墨铸铁 (FCD450)	球墨铸铁 (FCD450)
阀瓣材质	SUS403	SUS304 + 司太立合金处理
接口方式	JIS 10K FF 法兰	JIS 20K RF 法兰

INFO

*1 使用压力和使用温度的关系出自 JIS B2051 压力-温度标准。 出厂时，阀门为关闭状态。

尺寸和重量

公称直径	d	D1	L	H	I	重量 (kg)
15A	15	83	110	126	6	2.2
20A	20	105	120	135	7	2.8
25A	25	112	130	150	8	4.2
32A	32	132	160	162	9	5.8
40A	40	132	180	183	11	6.9
50A	50	180	230	186	13	9.8

法兰尺寸 (JIS 20K RF)

Size	d	D1	L	H	l	D	C	g	t	f	n-h	重量 (kg)
15A	15	83	110	126	6	95	70	51	15	1	4-15	2.2
20A	20	105	120	135	7	100	75	56	17	1	4-15	2.8
25A	25	112	130	150	8	125	90	67	17	1	4-19	4.2
32A	32	132	160	162	9	135	100	76	19	2	4-19	5.8
40A	40	132	180	183	11	140	105	81	19	2	4-19	6.9
50A	50	180	230	186	13	155	120	96	19	2	8-19	9.8

保管与安装

注意

1. 产品请保管在室内垃圾、尘埃、湿气较少且通风良好的场所中。
2. 安装请由熟练的专业人员在保护好头部、眼睛、手足的前提下实施。
3. 请在确认流体的流动方向和产品上标示的箭头方向后，正确进行安装。
4. 请实施定心，使连接产品的配管与管轴呈一条直线，不要对产品施加过大的配管应力。
5. 搬运、保管产品过程中会因垫片应力缓和导致紧固压力下降，从而从大螺母部发生泄漏。请务必在使用前对大螺母实施追加紧固。
6. 可能会发生冻结时，请实施防冻措施和使用后的排水处置。

操作注意事项

警告

请在流体流动前确认即使流体流动至配管末端也不会导致危险。有可能因流体流出导致物质损害。

注意

1. 全开时，为防止阀门手柄被打开至全开状态导致卡紧而不可回转，即使为全开状态，也请将阀门手柄稍往回旋转 45 度状态使用。
2. 阀门请勿使用过大的力于阀门的开关，请在扭矩的规定范围内操作。扭矩规定范围请参考日本阀门工业会发行的《阀门客户指导手册》。
3. 在全开（全闭）位置的阀门，请不要再向全开（全闭）方向旋转，会产生故障。

故障及对策

故障状况	故障原因	对策及处置
有外部泄漏。	1. 大螺母拧紧不足。 2. 压盖垫片损伤。 3. 阀杆损伤。	1. 请追加紧固大螺母。 2. 请更换产品。 3. 请更换产品。
全关时阀体、阀座部有泄漏。	1. 阀体、阀座损伤。 2. 嵌有异物。	1. 请更换产品。 2. 请清除异物。
手柄的操作力矩异常大。	1. 大螺母拧得过紧。 2. 阀杆螺丝部嵌有异物。	1. 请松开大螺母后重新拧紧至不会发生泄漏的程度。 2. 请清除异物。
有异常音响。	1. 各螺丝部松动。	1. 请追加紧固。

维护要领

警告

维护、检查时，请务必将产品、配管、机器的内部压力完全释放后进行。如果是高温流体，请等待产品本体冷却至可以空手接触后进行操作。否则有受伤或烫伤的危险。

定期检查

为了维持产品的功能和性能，请一年实施一次定期检查。

检查项目：

• 确认开关动作是否正常进行
• 确认是否发出异常音响
• 有无外部泄漏

有异常时，请参照“故障及对策”进行处置。
