二通单座设计

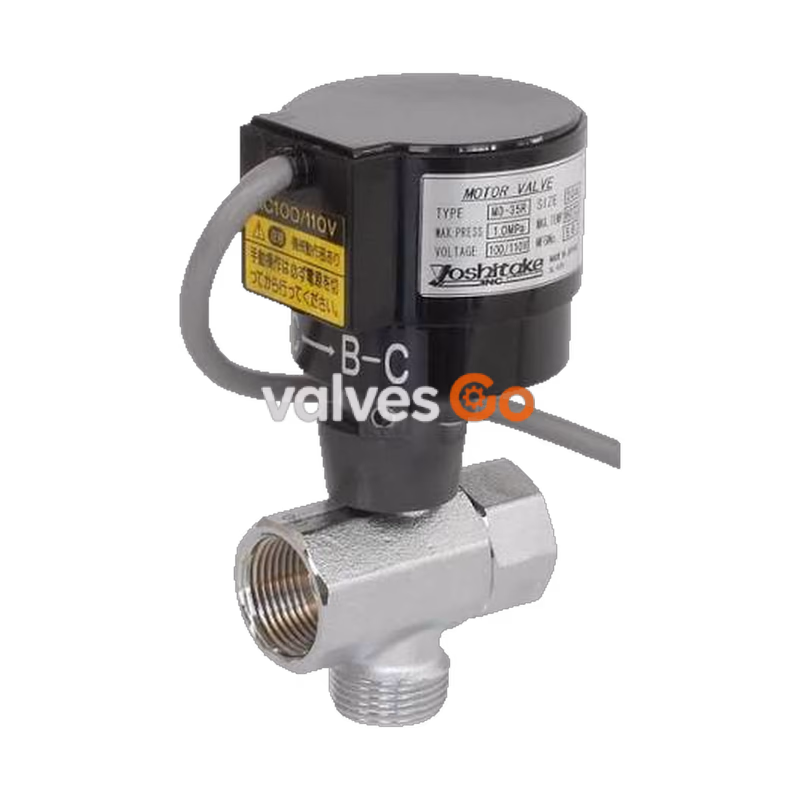

耀希达凯（Yoshitake）MD-35R 是一款采用黄铜阀体和缩径式设计的电动切换阀，主要应用于冷热水和空气系统。该产品具备平滑开启与关闭的特性，可有效防止流体产生的水锤现象并确保完全密封。其设计包含室外防雨结构（JIS C0920 IP65 级别），并内置防冷凝用小型加热器。
特点
- 室外防雨构造 (JIS C0920 IP65)。
- 起停快速而精确，可以查看工作位置指示。
- 阀瓣开闭平滑，可防止流体产生的水锤，确保完全密封。
- 可手动操作。
- 内置防冷凝用小型加热器 (0.5W)。
规格参数
| 参数名 | 参数值 |
|---|---|
| 适用流体 | 冷热水、空气 |
| 适用压力 | 0-1.0 MPa |
| 使用温度 | -10~80°C (冻结不可) |
| 环境温度 | -20-50 (60)°C * |
| 额定电压 | AC 100/110 V (50/60 Hz通用) AC 200/220 V (50/60 Hz通用) |
| 耗电量 | 8 VA |
| 作动方式 | 切换方式 |
| 运作角度 | 正90度，反向旋转 |
| 开关时间 | 7.5/6.3秒 (50/60 Hz) |
| 负荷时间率 | 20% 15 min |
| 手动操作 | 可能 |
| 保护构造 | 室外防雨构造 |
| 阀门形式 | 缩径式 |
| 连接方式 | A·B: JIS Rc 螺纹型 C: JIS R 螺纹型 |
材质
| 部件 | 材质 |
|---|---|
| 阀体 | 黄铜 |
| 球体 | 黄铜 (镀Hcr) |
| 阀座 | 氟素树脂 |
TIP
* 环境温度 60°C 取决于动作频率和流体温度。请与我们联系。
INFO
- 出厂时 B-C 之间为打开状态。
- 产品没有流向限制。

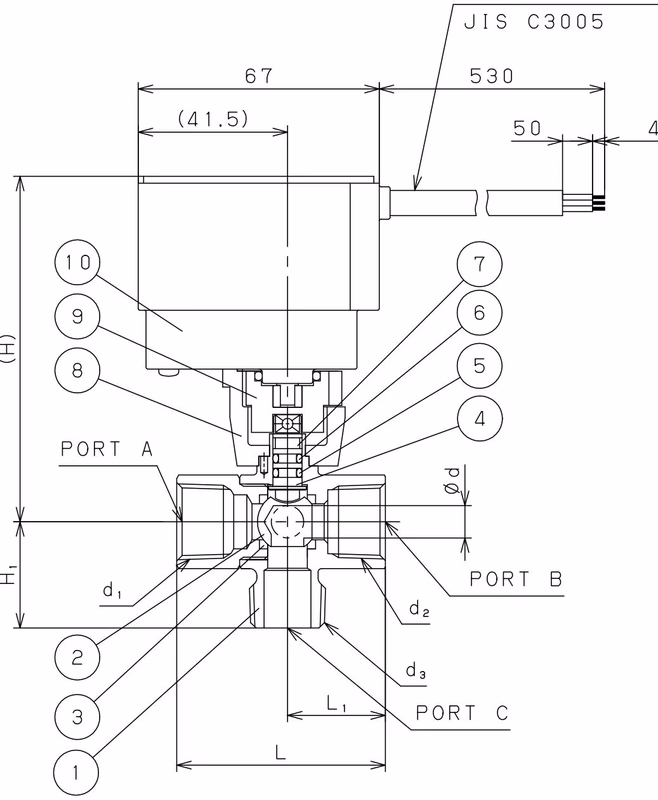

尺寸与重量
| 公称直径 | L (mm) | H (mm) | h1 (mm) | 端子径 | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | 58 | 96 | 29.5 | 9 | 0.6 |
| 20A | 63 | 98 | 32 | 12 | 0.7 |
| 25A | 71 | 102 | 38 | 15 | 0.9 |
Cv 值
| 公称直径 | Cv值 |
|---|---|
| 15A | 3 |
| 20A | 6 |
| 25A | 8 |

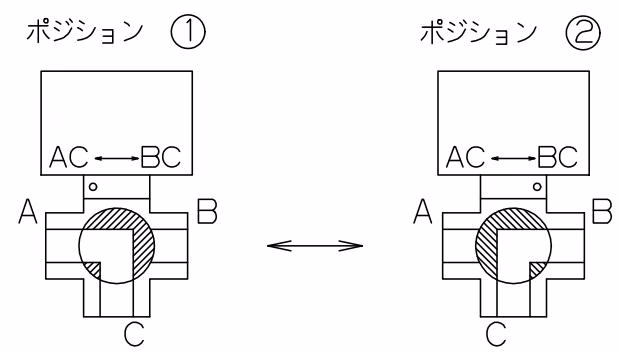

切换方向与结线图
SW 为 OFF 时切换成 A·C，SW 为 ON 时切换成 B·C。
WARNING
注）如果开关是三端双向可控硅开关等半导体元件，此阀门可能无法使用。
结构与零部件
| 编号 | 部件名 | 材质 | 数量 |
|---|---|---|---|
| 1 | 本体 (Body) | C3771 (镀铬 PLTD) | 1 |
| 2 | 球体 (Ball) | C3604 (镀HCr) 或 C3771 (镀HCr) | 1 |
| 3 | 阀座 (Seat) | PTFE | 2 |
| 4 | 阀杆 (Stem) | C3531 | 1 |
| 5 | O型圈 (O Ring) | FKM | 1 |
| 6 | O型圈 (O Ring) | NBR | 1 |
| 7 | 轴承 (Bearing) | PTFE | 1 |
| 8 | 支架 (Bracket) | PPS | 1 |
| 9 | 连接器 (Connector) | PPS | 1 |
| 10 | 电动操作机 (Actuator) | PC | 1 |
